T12_JBC245-210通用焊台外壳
T12_JBC245-210通用焊台外壳屏幕无黑边版
- 图纸编号:XM000213
- 分类:铝合金外壳
- 发布人:
710iTV9U58 - 发布时间:2025-07-14 10:16
- 开源协议:CC BY
- 下单次数:425次
侵权投诉
免责声明
简介
T12_JBC245-210通用焊台外壳屏幕无黑边版
应用场景

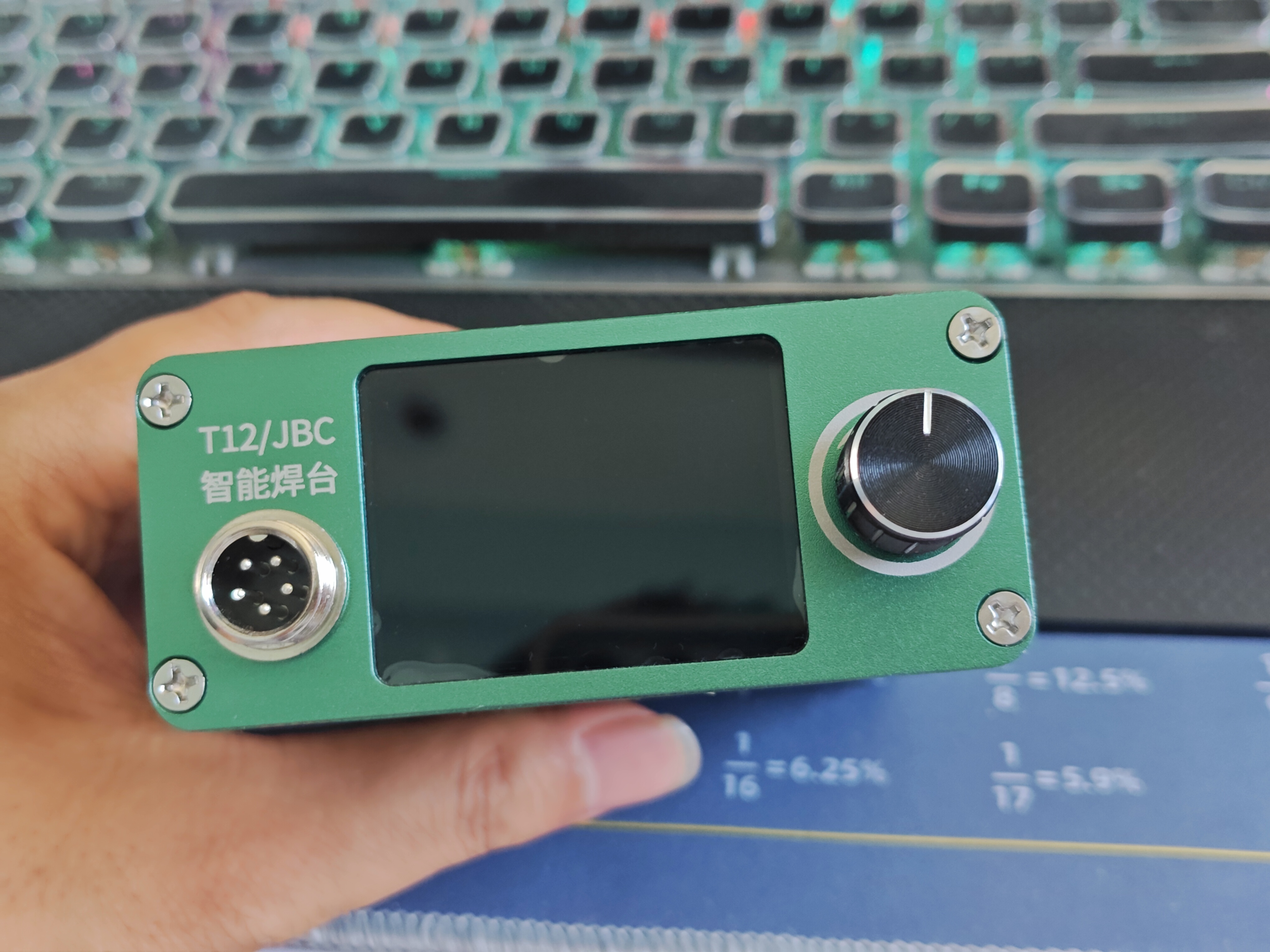

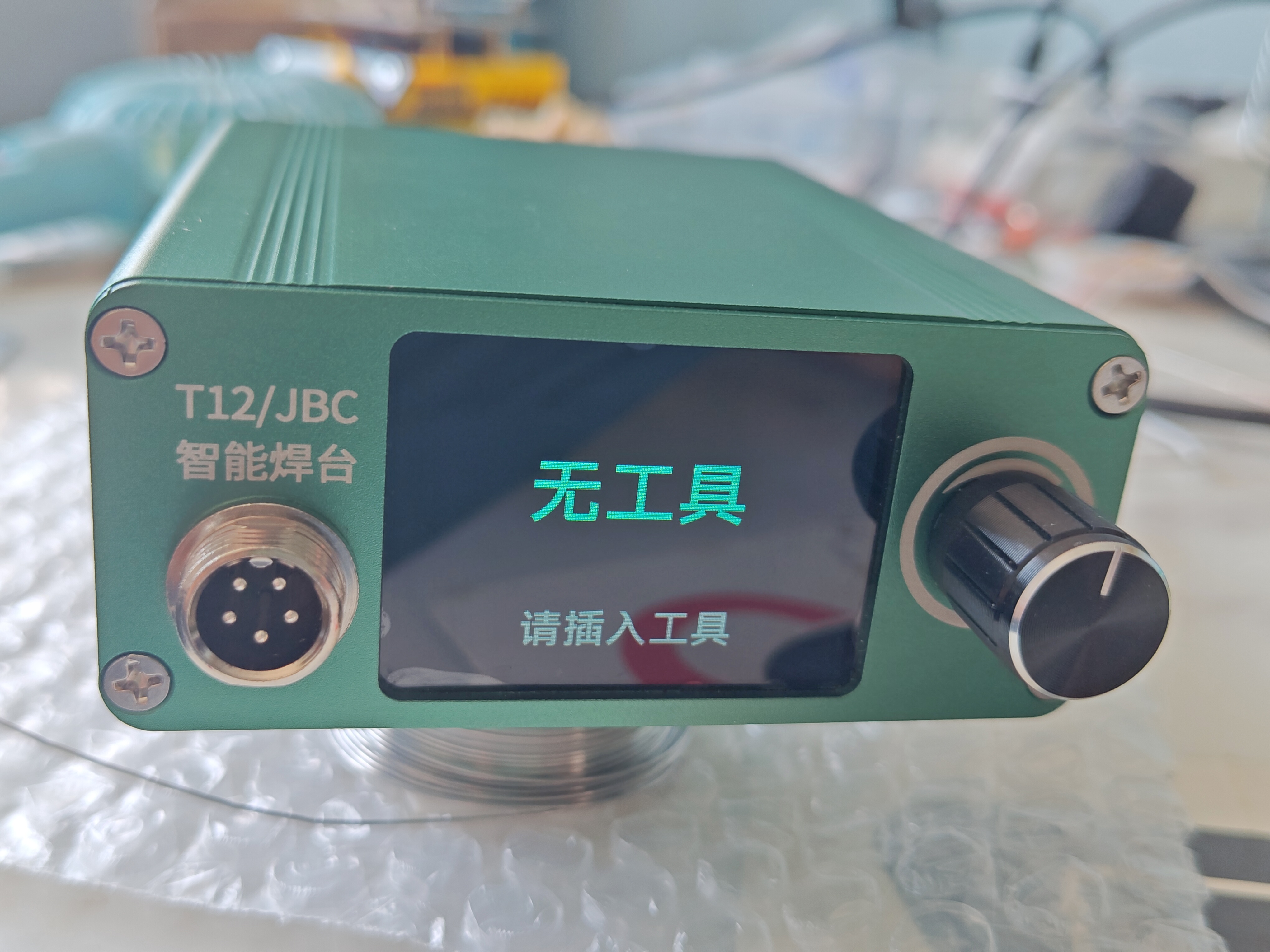

T12_JBC245-210通用焊台外壳，根据立创开源广场大佬开源焊台设计，项目地址：https://oshwhub.com/mosquiteuw/t12_jbc210_jbc245-tong-yong-han-tai。此版本较上次版本重新设计了屁屏幕开孔，这样使用屏幕就没有黑边了，选择屏幕时注意屏幕显示区域尺寸为30.6X40.8MM，大于这个尺寸要自己修改屏幕开孔大小，取消了后置type-c诱骗开口。已经装配，如图。
项目描述

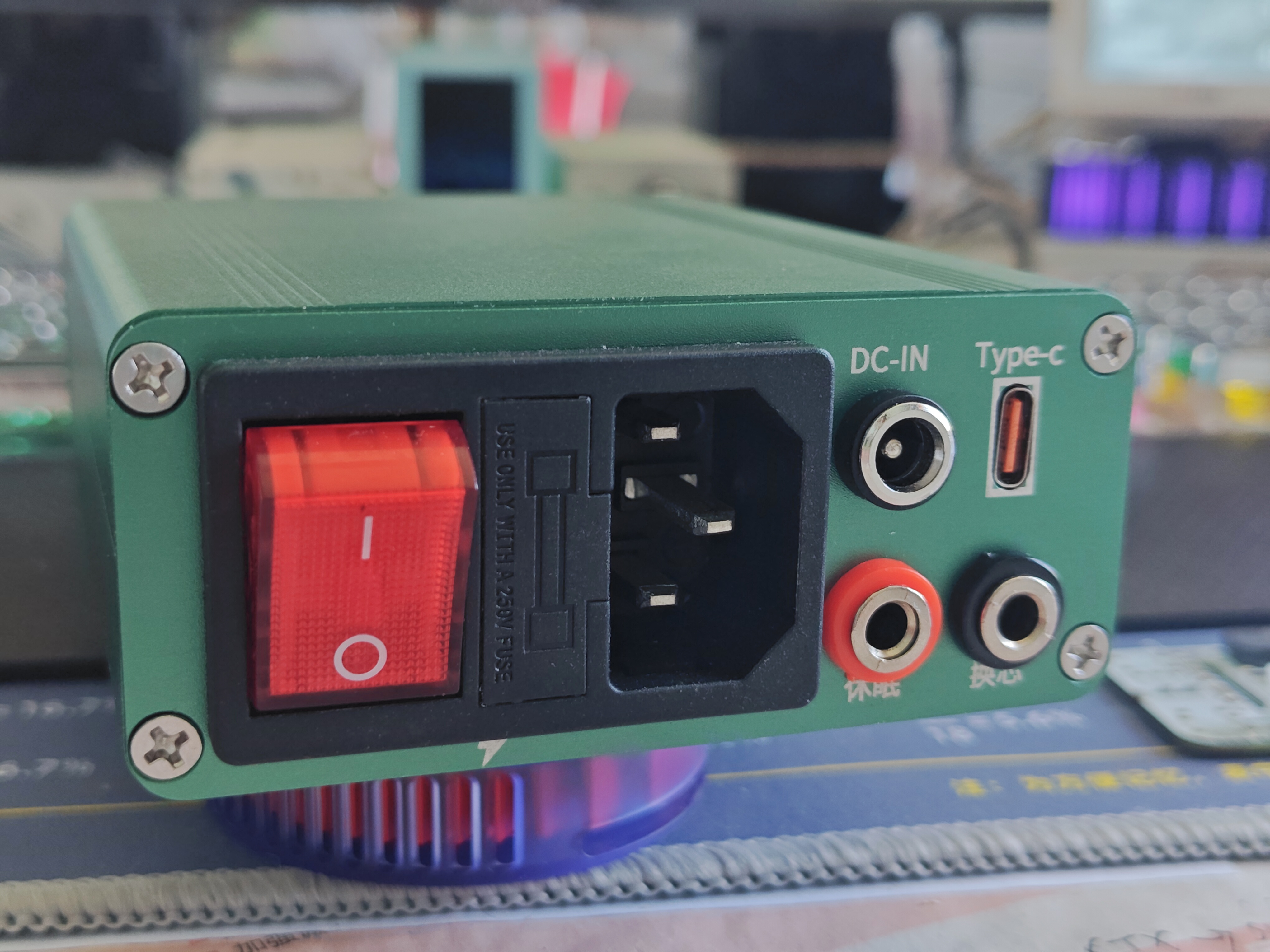

本外壳依据立创开源广场mosquiteuw大佬开源项目设计，较上次版本删除了Type-C诱骗开口减少复刻成本。同时使用此外壳需注意电源尺寸的选择。项目地址：https://oshwhub.com/mosquiteuw/t12_jbc210_jbc245-tong-yong-han-tai 。重新设计了屏幕开孔，减少屏幕显示黑边，显示区域40.8X30.6mm,选择屏幕时注意屏幕显示区域尺寸。
评论（7）
评论区
登录
或
注册
后才可以评论哦！
全部评论
(7)
c3786fta65
2025-09-04 23:59:00 来自河南
屏幕尺寸是多大的
710iTV9U58
作者
2025-09-18 23:04:24 来自未知
2.0寸 14P
876543cC402e
2025-08-27 15:55:49 来自广东
//方便问下配件购买渠道和清单吗
987654bV706z
2025-08-29 22:05:31 来自广西
清单还需要吗，最近刚弄好
876543mM271Z
2025-09-04 06:57:10 来自未知
@987654bV706z清单还有吗？能发一下吗，谢谢！
876543gG062B
2025-08-10 21:19:37 来自内蒙古
麻烦问下，交直流两种供电之间要加防逆流模块不
710iTV9U58
作者
2025-09-18 23:04:00 来自未知
需要 不过我没弄
