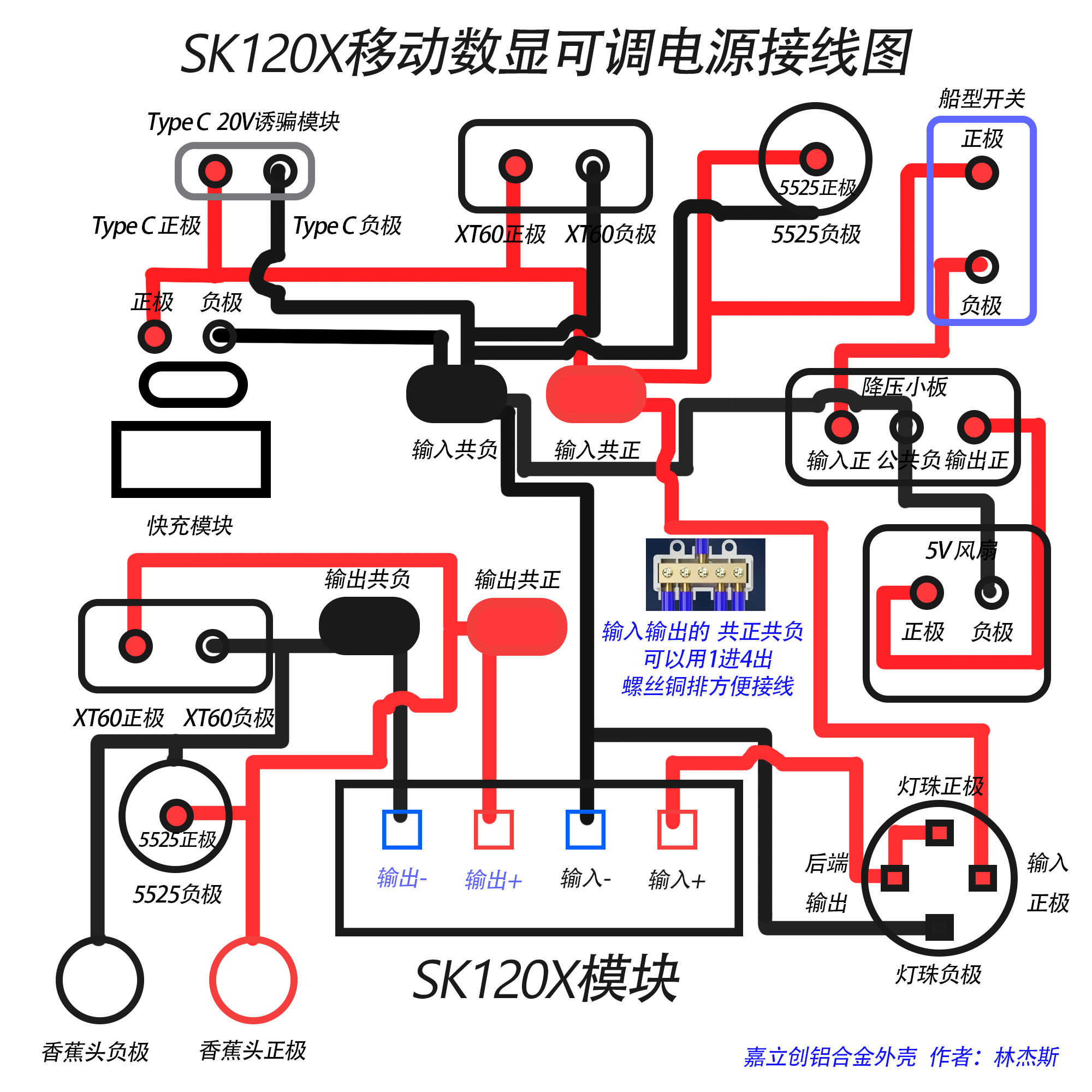

2025/10/4更新：接线图

2025/9/2更新：按照嘉立创的规则，打样去除各种认证标识。

壳体长宽高104x104x72.6mm

开孔介绍：

正面：

SK120X模块  81.6x40.6mm*1

4mm 香蕉接头（小头的 外部塑料接头直径在11mm的）  8.1mm圆孔*2

DC5525/5521     11mm圆孔*1

TX60EM 公头开孔*1  螺丝孔径2.5mm   配2.5mm沉头螺丝即可 3mm的公头需要改两端孔径

USB母座   13.5x6mm 方孔*1

Type-C母座孔 *1 （与USB母座相隔2mm）

电源开关16mm圆孔*1 （电源带灯的话  找可以改电压的商家  说需要36V的  因为本电源最高工作电压36V，12-24V工作电压的会烧坏里面的LED灯的，如果只工作在24V及以下的可以无视）

背面：

4x4的散热风扇开孔 *1

风扇船型开关KCD1 19x13mm方孔*1

DC5525/5521     11mm圆孔*1

Type-C母座孔 *1

正视图、后视图、内部图。

内部图中因为Type-C 20V的诱骗模块和3518模块 没有固定件且距离底壳有一些高度，作者采用PDD购买的机箱脚垫带3M胶的，20x20x8mm的  实测8mm完全够用，14mm的更佳。需要用锋利小刀进行切割，比划的时候可以带着背纸，不着急撕开，确定好再粘上去。省去3D打印繁琐事情。

外置供电电源，增加了多种常用接口输入和输出接口，可以满足大部分场景使用，觉得开孔位置不满意也可以自行修改，增加或者删除，接口配件淘宝拼多多都可以购买。注意买的配件尺寸和开孔是否相符，也可以改成内置电源输出（就是可能会比较挤，考验优化能力）

以下是作者清单

SK120X移动数显可调电源配件清单
序号	物品名称	数量	单价	总价	备注
1	SK120X可调电源120W模块	1	￥54.00	￥54.00	PDD收藏等券，54甚至更低拿下
2	4mm香蕉插座 8mm开孔的	2	￥1.22	￥2.44	PDD 一黑一红
3	PDC004-PD 20V诱骗器	1	￥4.00	￥4.00	PDD 主要诱骗20V
4	DC 5.5*2.5母座	2	￥2.00	￥4.00	淘宝 尽量买纯铜的 喜欢5.5*2.1的也行
5	XT60EM 带固定 公头	2	￥2.50	￥5.00	淘宝
6	16mm 自锁 按钮金属开关	1	￥6.70	￥6.70	淘宝 找店家定制的0-36V的
7	3518 100W 快充模块	1	￥9.67	￥9.67	淘宝买
8	船型KCD1开关	1	￥1.15	￥1.15	PDD
9	4x4散热风扇 5V	1	￥5.00	￥5.00	淘宝签到红包可更低 2-3可解决
10	DC降压小板 5V	1	￥5.50	￥5.50	淘宝  输入5.5-36V 给5V风扇用
11	M2.5*10 沉头304不锈钢螺丝	4	￥1.33	￥1.33	淘宝 有100个 用来固定XT60EM
12	M3*15平头 304内六角螺丝	4	￥2.67	￥2.67	淘宝 有50个 用来固定风扇
13	M3不锈钢螺母	4	￥1.74	￥1.74	淘宝 有100个 用来固定风扇
14	1m 15AWG硅胶线	2	￥1.12	￥2.24	淘宝 一黑一红 用来连接各种焊接 连接使用
15	机箱脚垫带3M胶	1	￥4.17	￥4.17	PDD 20x20x8mm 有20个
16	热缩管套装	1	￥5.85	￥5.85	PDD 直径4mm用的多一些
总计				￥115.46	淘宝签到红包或者PDD用券会更少
