- 图纸编号:XM000736
- 分类:铝合金外壳
- 外壳尺寸:109.0*90.02*90.0
- 公模编号:K79
- 发布人:
复读姬
- 发布时间:2025-09-18 14:31
- 开源协议:CC BY-NC-SA协议
- 下单次数:1196次
新手向接线视频 【关于我在嘉立创白嫖壳子DIY可调电源这档事/复读姬可调电源】 https://www.bilibili.com/video/BV1e9pbzEEr2/?share_source=copy_web&vd_source=bcde7a47af96f55e0c2e4d3628d311f0更新:
2025年9月23日
1.温度探头和快充放到后面板,当初把快充放在上面是因为我个人需要，因为感觉放到后面很不方便，但是很多人讨厌上方有插孔，所以做了个新版本的
2.去掉后面板的XT60 感觉没必要做2个,节省点钱
3.风扇和散热开孔位置稍稍变化,更精准一些。
4.侧边增加了2个M3螺丝孔,螺丝拧进去就可以抵住SW3518快充模块.记得套一层绝缘胶带
如果喜欢老版本的可以使用下面的链接
https://ke.jlcfa.com/share/36D891E8052E420594949CE2EE9B8909/491513166626418689
【嘉立创FA铝合金壳体】SK150C/S可调电源_复读姬(已验)
2025年9月17日
验证后更新BOM,修复了图纸的BUG
介绍:
我考虑了一下自己到底需要一台什么样子的可调电源。
比起二合一功能，我更需要的是一台方便快捷的可调电源，可以让我在各场景更加便捷的测试电路。
参考了几位大佬的设计，我做了一台满足自己需求的设计给大家分享。
除了传统的接口，我还需要单片机的开发以及裸线的快速通电，所以我增加了快接端子和杜邦线的接口。
为了电源的稳定性增了一颗散热风扇和可调电源风扇并联，由sk150c模块控制启停，由于是采用上进风模式，在散热模块附近精准开孔，防止风道紊乱，造成积热，也可以改成上出风模式，对于散热更理想（猜想），但是SK150C的风扇也需要反装，否则会造成风道紊乱。
我没有加入PD输入模块，因为我觉得既然有市电了就不用PD了，但是后部空间足够，你可以自己开孔。
关于肖特基二极管，因为是双向供电，选择使用DC供电的时候会对AC220转DC那个电源倒灌，所以需要在电源的DC输出上加一个单向二极管，但是二极管有降压的特性，大多在0.7-1V左右，也就是输出24v就会变成23.3V，功率就变成了145W左右,选择肖特基二极管是因为他降压比较小，普遍在0.4以下，其实少降一点无所谓，手边有啥用啥，你可以买SQ15A60V,SQ15A100V,反正价格差不多可以买大一点的,发热量能低一些.

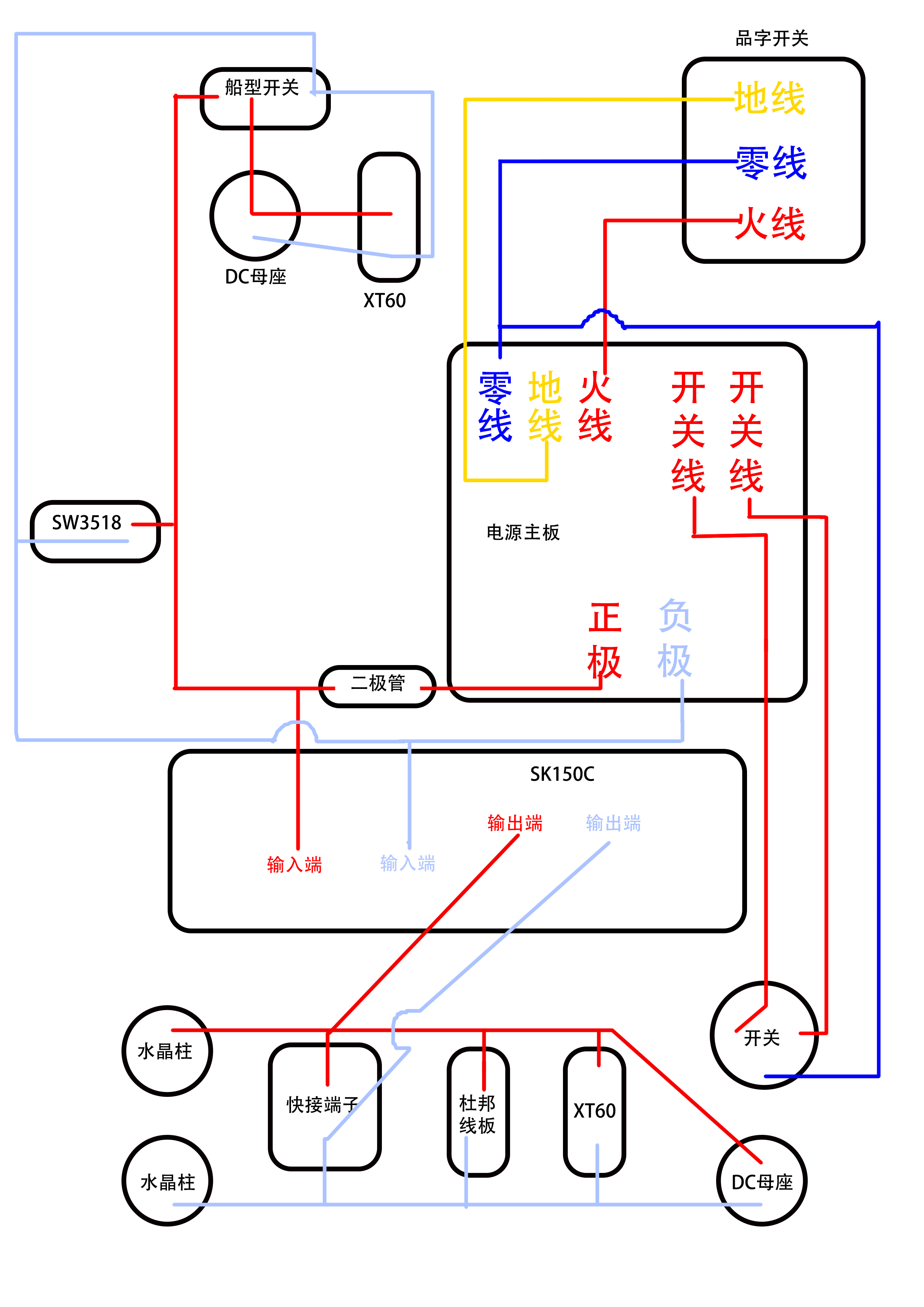

后面板说明:
1.请注意禁止同时接入2种供电方式
2.DC供电时,请不要同时使用AC220V市电输入...
3.AC220V供电时，后端DC和XT60口会变成24V直出....
4.养成不使用DC供电或者直出,就关闭后面板的开关的习惯.
++++++++++++++++++++++++BOM(已验证)+++++++++++++++++++++++
请注意内置AC220V一定做好绝缘，请不要吝啬你的绝缘硅胶，青稞纸，绝缘垫片等。
不是每一个人都想成为迪达拉..
整个项目花费120-160元左右,看你的省钱程度

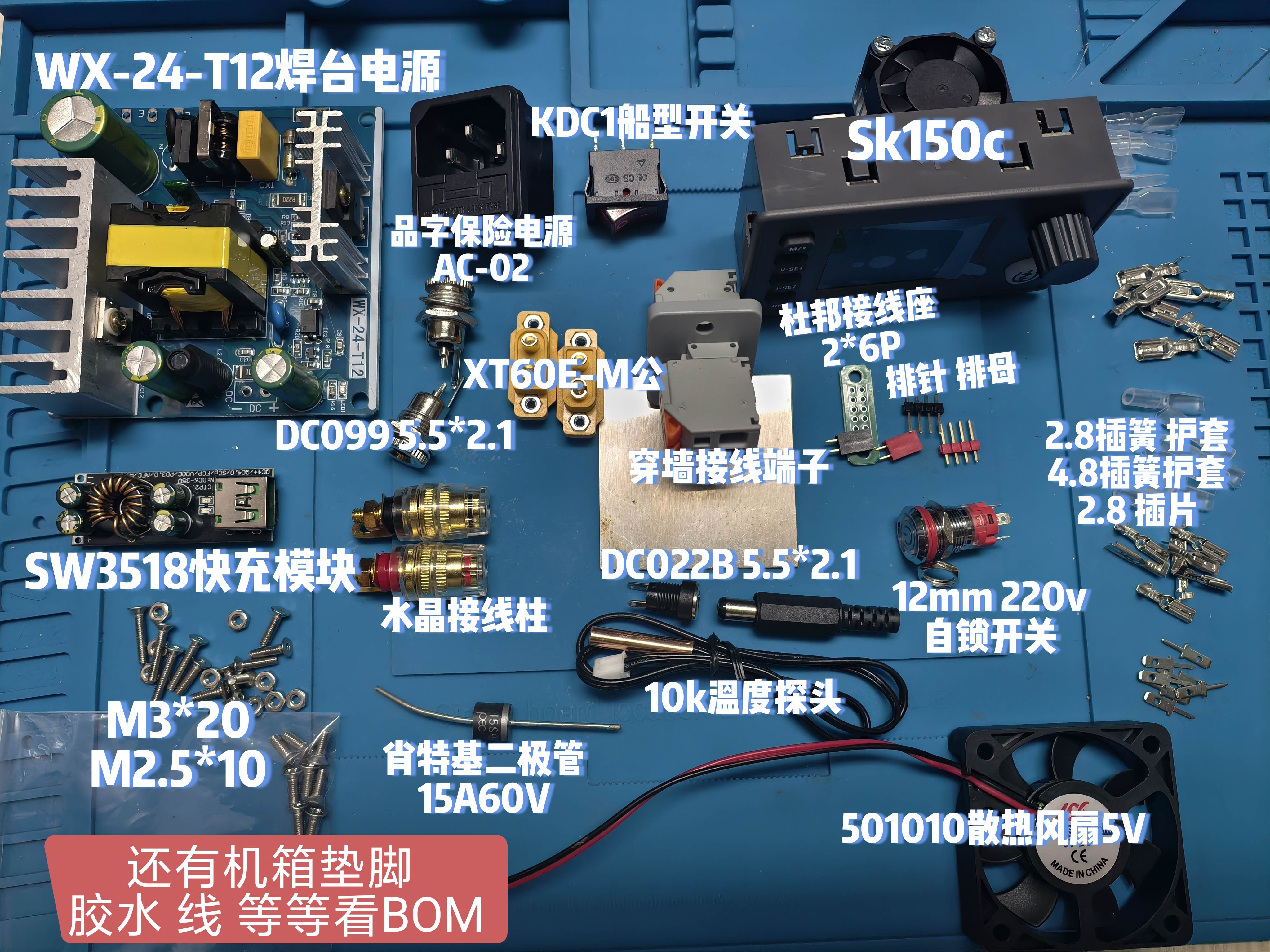

| BOM | 名 | 渠道 | 数量 | 单价 | 备注 |
| 模块 | |||||
| 1 | SK150C直流升压电源 | TB | 1 | 70 | 有大佬会凑单可以PDD65拿下 |
| 2 | WX-24-T12焊台电源24V6A | TB | 1 | 22 | 别买成5A的了,价格差不多 |
| 4 | 肖特基二极管15A的45V以上的 | TB | 1 | 2.86 | 防逆流 2块多5个,手边有15A左右的二极管也可以用的,如果手边没有要买的话就买60V以上的 |
| 6 | 杜邦接线座2*6P | TB | 1 | 1.3 | (都会明武电子有,可以这个点找其他配件一起省运费) |
| 3 | SW3518单路快充模块 | TB | 1 | 10 | (欣薇电子科技)给手机等供电,这个和下面的排针可以一家买,省运费 |
| 7 | 彩色排针1*40p 红色 | TB | 3 | 0.17 | 和SW3518一起买省运费. 其实这个排针你可以全用黑色,我比较那啥所以买了彩色 |
| 8 | 彩色排针1*40p 黑色 | TB | 3 | 0.17 | 和SW3518一起买省运费. 其实这个排针你可以全用黑色,我比较那啥所以买了彩色 |
| 9 | 彩色排母 2P 红色 | TB | 1 | 1.26 | 和上面一样一起买省运费,这个也没必要其实,都用排针也行…我也是为了漂亮多功能 |
| 10 | 彩色排母 2P 黑色 | TB | 1 | 1 | 和上面一样一起买省运费,这个也没必要其实,都用排针也行…我也是为了漂亮多功能 |
| 接口开关 | |||||
| 1 | 二进二出穿墙接线端子 | TB | 1 | 3.3 | 快接端子 |
| 2 | 水晶接线柱香蕉头4mm一对 | PDD | 1 | 6 | 这个纯为了好看.可以省钱的 |
| 3 | 品字保险电源AC-02 | PDD | 1 | 2.29 | 月卡券可以省到几毛钱 |
| 4 | KDC1船型开关 | TB | 1 | 5 | 五块钱5个 |
| 5 | DC-099电源插座5.5*2.1mm公母 | PDD | 2 | 2.6 | 说是10A电流我觉得到5A差不多，同上,如果买好一点的铜的就是6块钱左右,前后各一个 |
| 6 | XT60E-M公头 2个 | PDD | 2 | 1.5 | 电池组接入 最好公母买一套… 不然公的怎么插母的 |
| 7 | 220v自锁12mm按钮开关 | TB | 1 | 6.8 | 220V的电源开关 |
| 配件 | |||||
| 1 | 50*50*10mm 5V变频风扇 | TB | 1 | 3 | 嗯,我用的是24V的,又用了个开关驱动模块控制,你们不用搞这么复杂,就直接5V和sk150c风扇并联就行 |
| 2 | SF-006机箱垫脚高 8mm | PDD | 4 | 4.9 | 垫高+绝缘SW3518等 |
| 3 | M3*20螺丝+螺母 | TB | 4 | 1.5 | 淘宝25套1块多 |
| 4 | M2.5*10沉头内六角螺丝 螺母 | TB | 4 | 2.5 | 淘宝100个1块多 |
| 7 | 2.8单脚插片(为了接线方便) | 7 | 2 | 两块钱左右几十到100个 | |
| 8 | 2.8插簧端子+护套 | 1 | 1块钱一堆….同上 | ||
| 9 | 4.8插簧端子+护套 | 1 | 同上,其实你可以不用这个,接品字电源 | ||
| 温度 | (选配) | 其实这个玩意可以不要的,如果你常用来给电池包充电,可以搞一个….不要这个的把壳子上方的温控口删掉 | |||
| 1 | DC022B DC母座 5.5*2.1mm | PDD | 1 | 1.5 | 1.5元5个,其实和下面的插头是为了美观加的,如果你不怕丑可以把温度从开口直接拿出来 |
| 2 | DC插头,5.5*2.1mm(黑色那种) | PDD | 1 | 3 | 2元5个,这2个你可以找你不家不用的其他插头改上去,或者直接把温度探头从孔里伸出来就可以用了 |
| 3 | 10K温度探头 | PDD | 1 | 2 | |
| 其他 | |||||
| 0 | 嘉立创的壳子 | 嘉立创 | 1 | 0 | 最爱的就是这个壳子了 |
| 1 | 硅橡胶密封胶水(或者UV胶水) | 2 | 220V裸露的部分我用了UV胶(好处是快速干.坏处是没有704性能好) 也可以用704密封胶 不到2块钱 | ||
| 2 | 热缩管 | 5 | 买个套装就行 5块钱左右 | ||
| 3 | 特软硅胶线AWG16 | 2 | awg16是1.4平方左右 10A左右的安全电流,220v交流电可以用18AWG 买软线容易焊接大概是2元一平方 | ||
| 4 | 硅胶密封圈1.5mm厚/11mm外径 | 1 | 强迫症可以买,我有强迫症,但其实没啥用,只能别让接口划伤壳体,没啥用 | ||
| 5 | 青稞纸,醋酸胶带,电工胶带,聚酰亚胺胶带 | 反正是各种绝缘胶带,你家有一些就行…. |
，大佬好，请问温度探头的作用是什么？视频看过了，没搞懂，能解答一下吗？
