C100-SSR加热台
C100-SSR加热台
加热台
C100-SSR加热台
加热台外壳
- 图纸编号:XM000746
- 分类:铝合金外壳
- 外壳尺寸:108.0*104.0*62.6
- 公模编号:K96
- 发布人:
876543gG425q - 发布时间:2025-09-05 10:27
- 开源协议:CC CC0协议
- 下单次数:89次
侵权投诉
免责声明
简介
C100-SSR加热台
应用场景
热台
项目描述

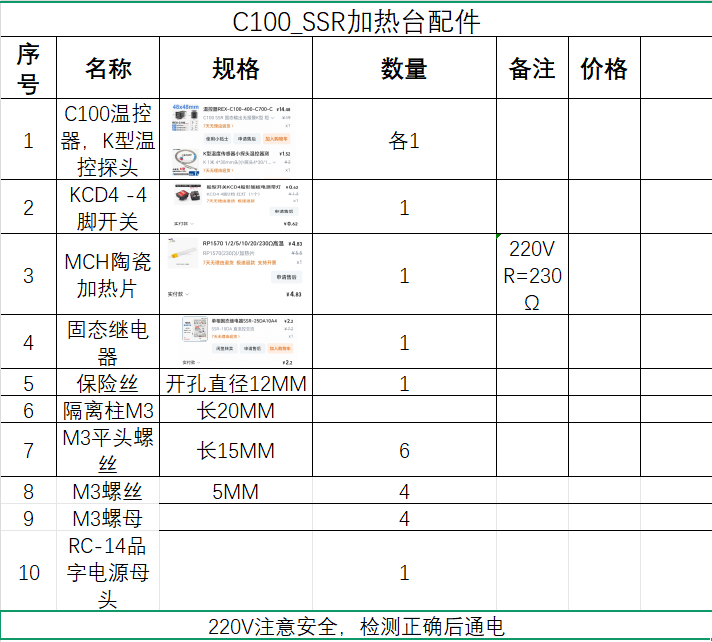

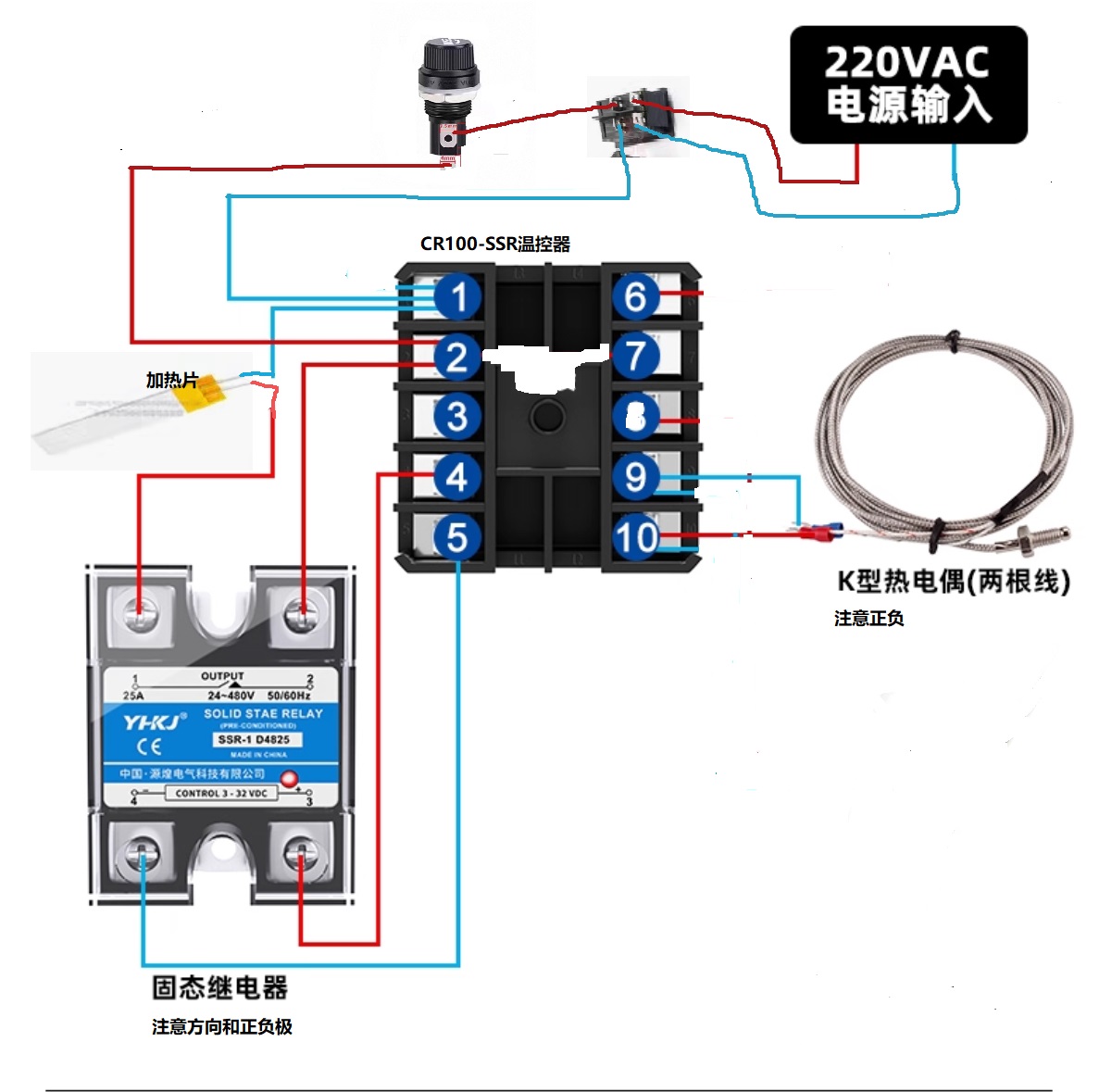

配件表。接线图如图。制作简单，220V电压注意安全，加热板也画了一个CNC板，可以去嘉立创免费打样。
考虑了一下自己到底需要一台什么样子的加热台。 比起复杂单片机控制，我更需要的是一台方便快捷的加热台，，我做了一台满足自己需求的设计给大家分享。
为了使用的稳定性用了一个工业温控器C100-SSR，因为使用市电，注意使用安全，外加了一个保险丝。
评论（15）
评论区
登录
或
注册
后才可以评论哦！
全部评论
(15)
321098xX745d
2025-11-14 18:37:28 来自广东
怎么联系，有没有别的联系方式？
你不知道那个温控器自带的固态继电器怎么接
876543gG425q
作者
2025-11-07 22:25:47 来自四川
外壳已经更新，固态继电器改为较好购买48MM安装孔。CNC改双加热片。
321098xX745d
2025-11-18 09:08:34 来自广东
CNC双加热片可以用红龙的那个加热板也是一样的
321098xX745d
2025-10-08 09:06:51 来自广东
上面那个铝板加热面板是什么尺寸有没有制作链接，免费做了壳子但是上面的铝板没有资料
876543gG425q
作者
2025-11-07 22:12:34 来自四川
MAkeword开源下载文件里有
432109eE766v
2025-09-11 14:23:14 来自吉林
右侧两个孔是做什么的
876543gG425q
作者
2025-09-22 04:06:28 来自四川
固定固态继电器的
210987dF504J
2025-09-24 08:39:16 来自广东
@876543gG425q如果内部的话能不能固定到底部板上？
876543gG425q
作者
2025-11-07 22:12:53 来自四川
@210987dF504J空间不够
765432bB297v
2025-09-10 16:22:19 来自广东
你好，能不能多拍几个照片给点细节？
