- 图纸编号:XM000992
- 分类:铝合金外壳
- 外壳尺寸:108.0*90.0*74.5
- 公模编号:K78
- 发布人:
李同学的冯同学
- 发布时间:2025-09-25 12:12
- 开源协议:CC BY-NC-SA协议
- 下单次数:6次
这个是 V2 版本。
老版本V1： https://gf.jlcfa.com/machine-detail/476911158697385987
参考链接： https://detail.tmall.com/item.htm?id=554688503331 （哪个便宜买哪个哈。尺寸一样就行）
电源的参考链接： https://item.taobao.com/item.htm?id=555398339204 （还是哪个能放下，价格便宜买哪个）

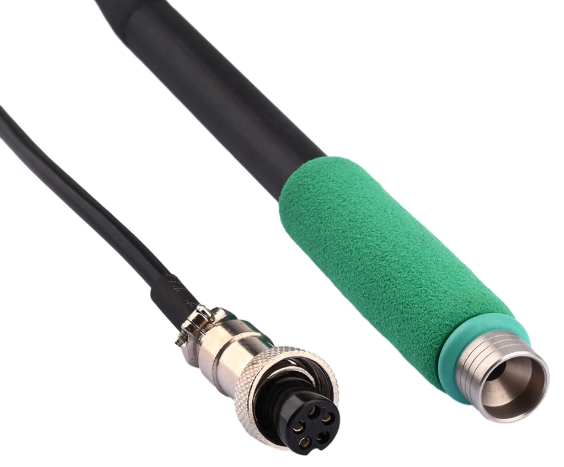

这个项目是为了给 https://oshwhub.com/mosquiteuw/t12_jbc210_jbc245-tong-yong-han-tai 有个家，
基于打样的最大 105mm 尺寸逻辑，发现无法放下电源和电路板，所以才 有这个设计；

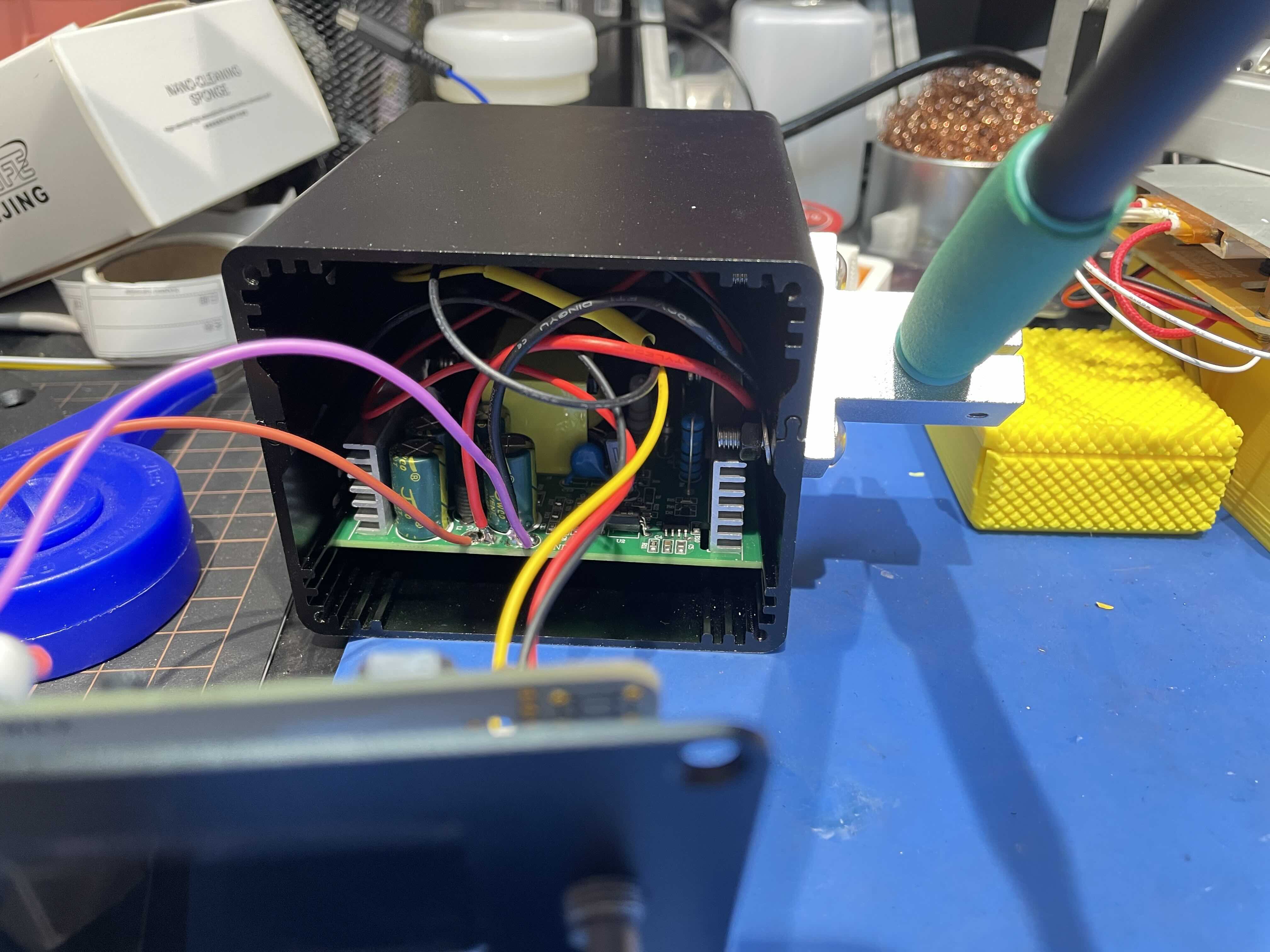

我把这个结构从一层分为两层 ，使得 105mm 可以安装下这些部件。
首先测试好板子是可用的，GX12 不要焊接，可以焊接线的方式测试，GX12 焊接上后非常不好拿下来。

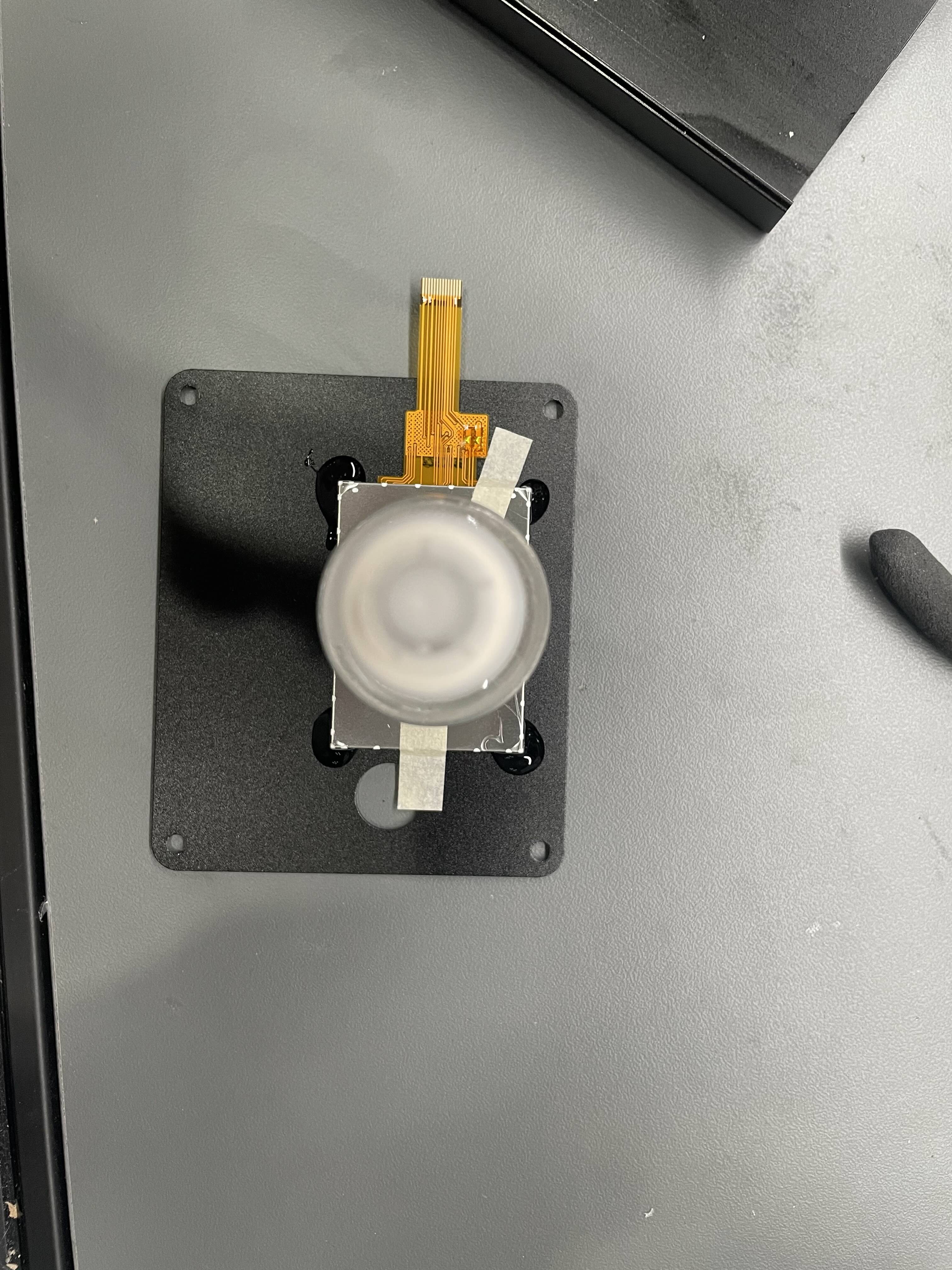

1.首先面板需要先把显示屏用热熔枪，或者固体胶固定好，对齐好屏幕，最后重物压好放置到稳固（重要）

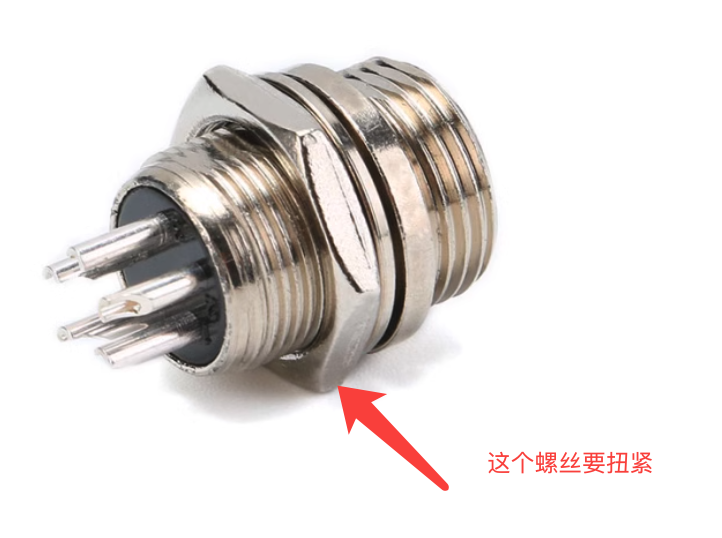

2.安装 GX12 ，GX12 先不要焊接，先使用螺丝轻微扭紧到面板即可，注意刻度方向向上

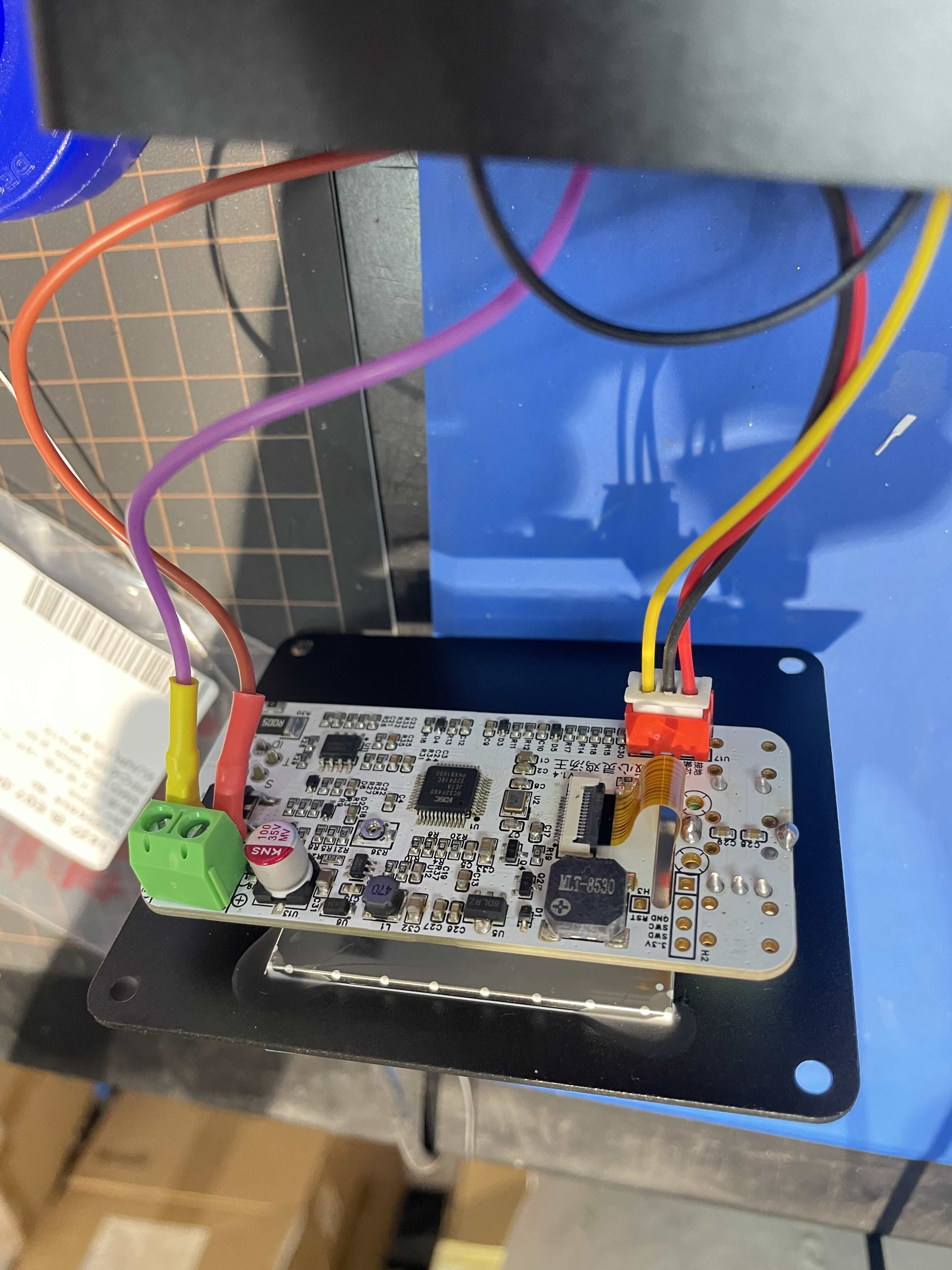

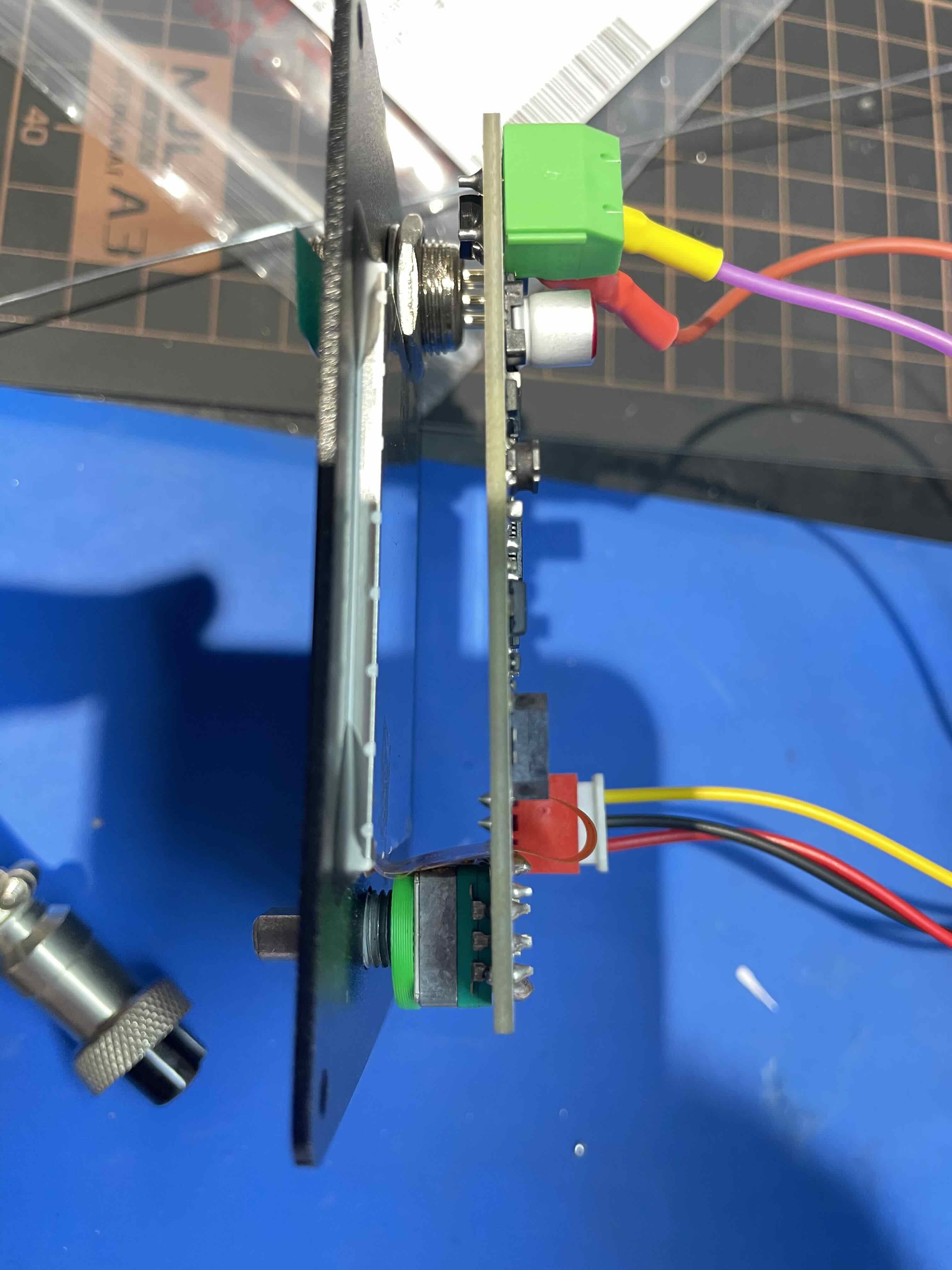

3.安装主板，调整两边的高度，使用螺丝垫片来调整，只要没焊接 GX12 就还有机会，另一个旋转编码器需要焊接到板子上，我用了一个绿色的3D 打印件来拖住旋钮器。

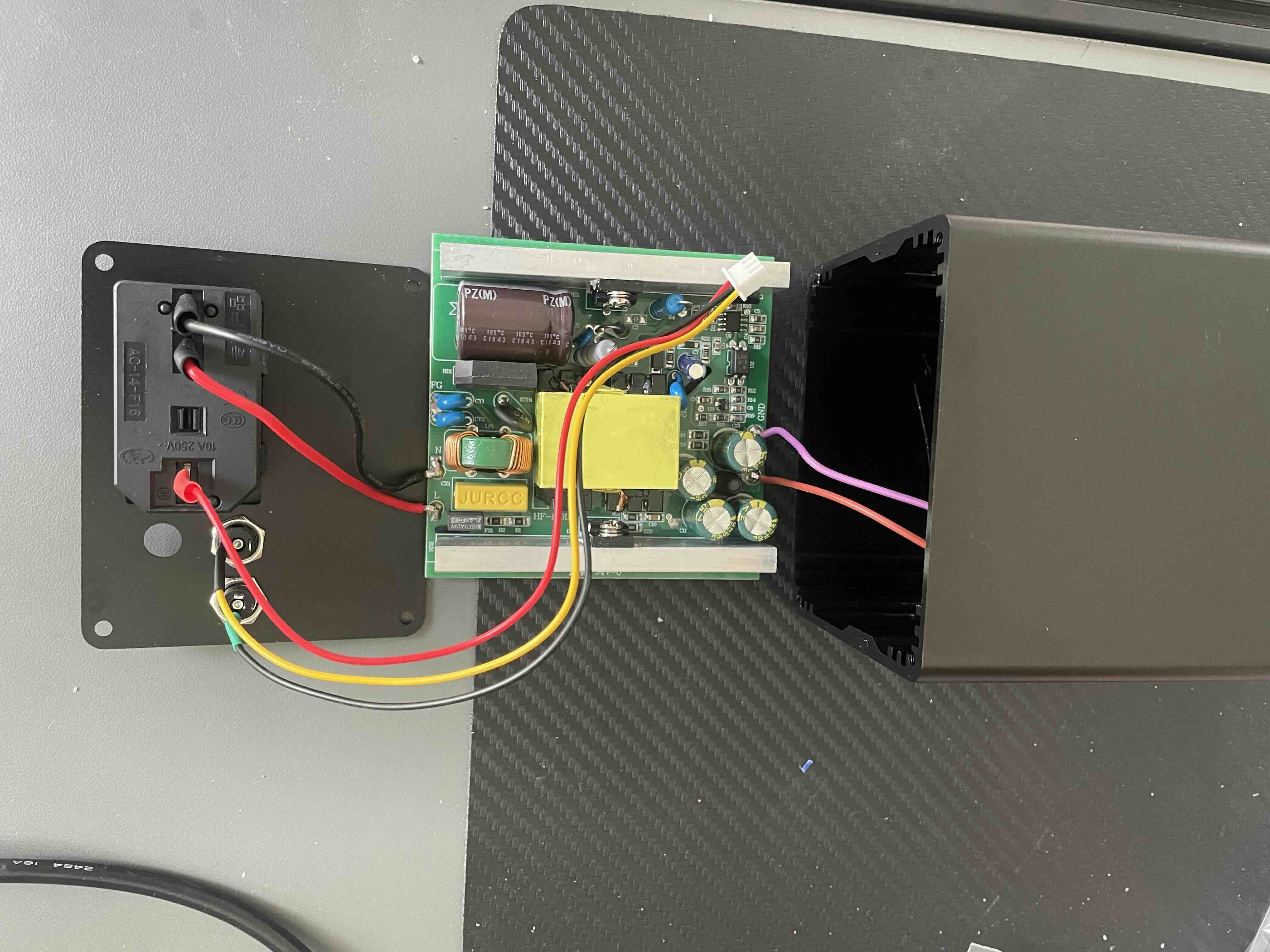

5.电源焊接各路线（这个焊接线序可以看 https://oshwhub.com/mosquiteuw/t12_jbc210_jbc245-tong-yong-han-tai ）
成品视频： https://www.bilibili.com/video/BV11aJkzFEaL/
