PD100W 强起移动电源

顶级复刻成本200+，丐版120内，主要差距在电池，作者使用 3并4串 21700新能安全极耳电池4000ma的 162元，丐版可使用单串的，4颗电池焊接好的在56元（一定要全极耳）

孔位介绍：

正面：

充电宝主板孔位*1

电压表孔位*1  31.5*21mm

EC5 EM孔位*1  （接线独立直接接电池，不经过任何开关或者接口，用来启动车辆）

XT60 BEM孔位*1

香蕉插头孔位 8mm *2

DC 5525孔位*1  11mm

DC 5521孔位*1  11mm

这几个接线 共 正 、负极

电源开关孔位*1 16mm （前端负责接电池正极，后端负责接入

XT60 BEM孔位

香蕉插头孔位

DC 5525孔位

DC 5521孔位

的正极 起到一个 各个正极通断的作用）

上面：

M5 开孔*2  固定提手，两孔心间距75mm

清单：

1. 充电宝主板 （带保护板共 46元）链接：【闲鱼】https://m.tb.cn/h.SkDcOvW?tk=ZChof3UAsZf HU926 「快来捡漏【pd100w充电宝输出主板pd65w输入，pd100w输出】」

2. 21700全极耳电芯*4串3并不用支架 （低预算就直接买4S航模启动电源 55元）链接  ：【淘宝】7天无理由退货 https://e.tb.cn/h.SkD4awb1b3Vn7EX?tk=RxLcf351Smq MF287 「全新磨码新能安全极耳JP40 21700电动工具无人机汽车启动宝」

3.EC5 EM 接口一整套 链接：【淘宝】7天无理由退货 https://e.tb.cn/h.SPMLqePQfii3s4b?tk=mbl5f35ny2Z CZ028 「10号大电流可固定公EC5E-M面板可固定安装应急电源插头镀金连接器」

4.XT60 BEM 链接：【淘宝】7天无理由退货 https://e.tb.cn/h.SJQG4ROdwMvTek8?tk=Cd6mf7HkHXt HU293 「Amass原装航模插头插座XT60BE-M带耳朵母头XT60H公头对接口充电座」

5. 8mm开孔 香蕉插头 *2 红黑 链接：【拼多多】 https://mobile.yangkeduo.com/goods.html?ps=6QlKrOvzca

6.DC5525*1  DC5521*1 11mm开孔 链接：【淘宝】https://e.tb.cn/h.Sr4kiOfd6G0xS6x?tk=axU9f7HnCNL HU591 「DC直流电源插头插座公母接头转接头接口母座公头5.5-2.1/2.5MM3.5」

7. AWG 10硅胶线（EC5 、XT60使用 电池直出） 链接：【淘宝】7天无理由退货 https://e.tb.cn/h.SkIu2JnbywwQRBW?tk=NYzif35P79U HU006 「特软硅胶线耐高温线4/5/7/8/10/16/25/14AWG锂电池航模线汽车导线」

8. AWG 15硅胶线 （充电宝主板使用；香蕉头 、DC头使用 过开关出）链接：【淘宝】7天无理由退货 https://e.tb.cn/h.SkIDkArSjR9R9wW?tk=IgSEf35mL4F MF937 「特软硅胶线耐高温线4/5/7/8/10/16/25/14AWG锂电池航模线汽车导线」

9. 电压表 链接：【淘宝】假一赔四 https://e.tb.cn/h.SJQKaRej9N3VaHx?tk=ONHTf7HSQum CZ356 「0.28/0.36/0.56英寸数字电压表头30V~120V两线二线三线不/带/外壳」

10. 按钮帽 （A101 带边 内径3.1mm ）链接：【淘宝】假一赔四 https://e.tb.cn/h.SkHhmf84Ab4c0F3?tk=YNmXf3T1w2u tG-#22>lD 「翼盟 圆形按键帽 12*12*7.3按键帽 按键开关帽子 配套12x12x7.3」

11.M5*25螺丝 链接【淘宝】https://e.tb.cn/h.SJ9aKvrmKbbzIyp?tk=5pxgf7HJbX1 MF278 「304不锈钢CM扁平头内六角螺丝超薄头螺钉大平头螺栓m2m3m4m5m6m8」

12.铝合金提手 75mm (现在不免邮了，可换店搜同规格)链接：【淘宝】7天无理由退货 https://e.tb.cn/h.SJ9bnxGANAfXPID?tk=0i1wf7HIV5j MF168 「u型ls516铝合金拉手机柜工控设备柜门椭圆黑色哑光工业机箱铝把手」

13.16mm金属开关【淘宝】https://e.tb.cn/h.SJfpRh3urcSSL1K?tk=uMxWf7tapja HU591 「金属按钮开关12/16/19/22mm自锁自复位小型带灯电源防水圆形按键」

14.剩余自备部分21700的青稞纸还有22awg的电子线，704硅胶或者热熔胶

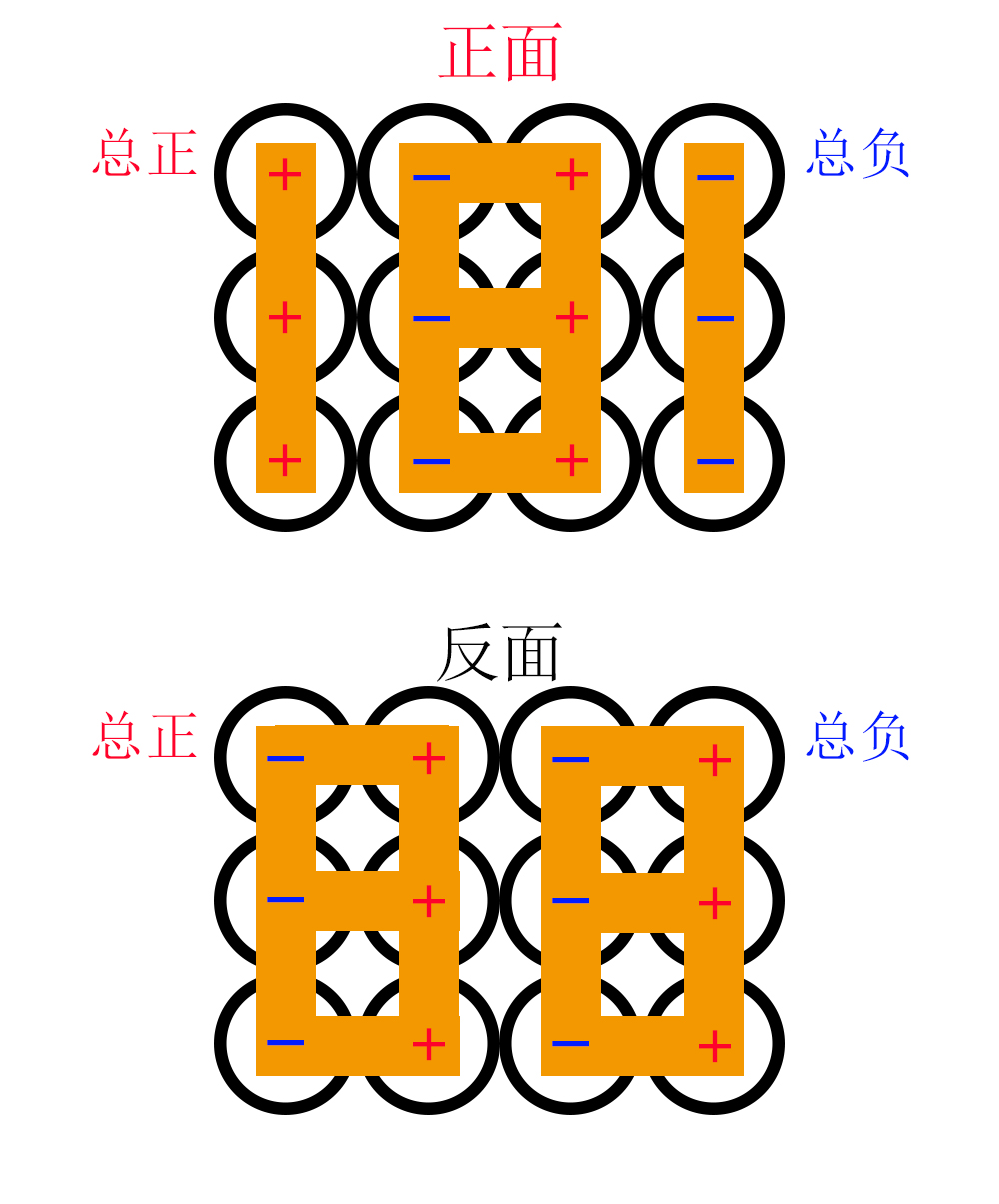

电池定制最好发这个图给商家

免责声明：各种开孔可自由删减，修改，盲目套用零部件，造成尺寸不匹配怨不得别人。

已知问题：

1.壳体共负，自行注意或者做绝缘（目前猜测是因为主板的Type-C和USB母头 负极搭在外壳，可以从这方面入手，如果没有大电流需求DC口可以换成塑料的，开孔就要修改去匹配）。

由于电池瞬时放电过大，记得各种绝缘操作，切勿接错正负极，作者跟人说话分心接错了充电宝主板正负极，电容炸的贼响！！！！直接损失40元！！！

2.多并的电池充电电量会显示不准
