AX PP300S升降压便携数控电源
AX PP300S升降压便携数控电源外壳
升降压
数控电源
高性能
  • 图纸编号:
    XM001085
  • 分类:
    铝合金外壳
  • 外壳尺寸:
    98.0*71.0*26.6
  • 公模编号:
    K49
  • 发布人:
    Axin
  • 发布时间:
    2025-09-29 14:07
  • 开源协议:
    CC BY-NC-SA协议
  • 下单次数:
    38次
0
侵权投诉 免责声明
简介
AX PP300S升降压便携数控电源外壳
应用场景
AX PP300S升降压便携数控电源装配
项目描述

1、项目名称：《AX PP300S》升降压便携数控直流可调电源

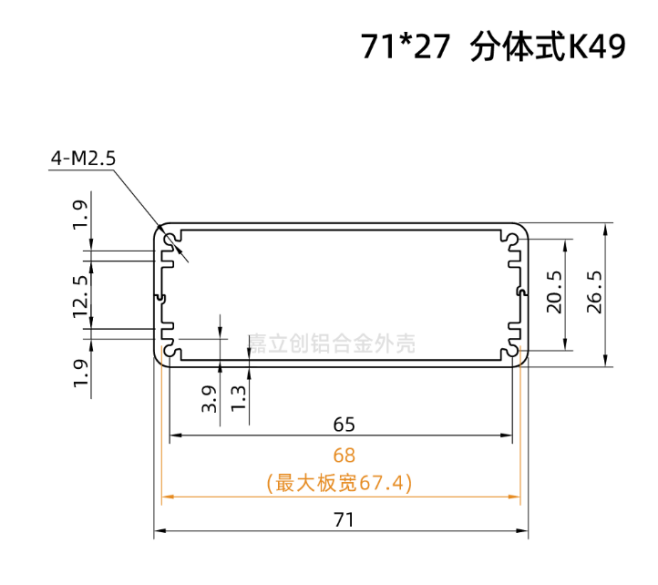

2、项目介绍：本项目主要分享一种71*27 分体式K49壳体的装配方式，其中包括上下层PCB、显示屏及亚克力盖板的安装

8660831162892869632

计算插槽到壳体表面总高度=1.9+12.5+1.9+3.9+1.3=21.5mm

堆叠结构
组件 高度/mm
亚克力盖板 1.5
亚克力盖板背胶 0.1
2.8寸TFT显示屏（不带触摸） 2.6
2.8寸TFT显示屏（不带触摸）背胶 0.1
上PCB 1.6
铜柱 14
下PCB 1.6
总高 21.5

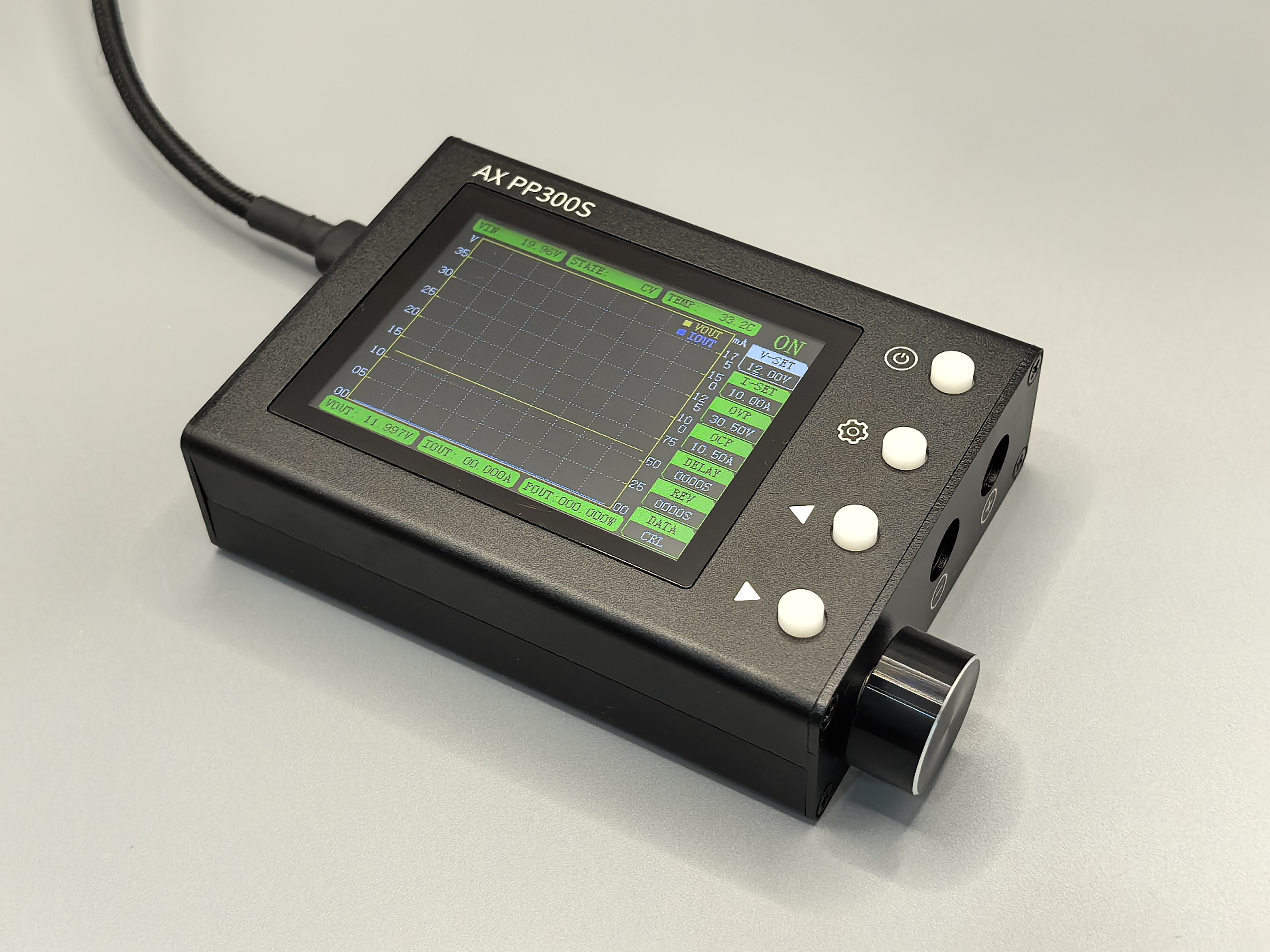

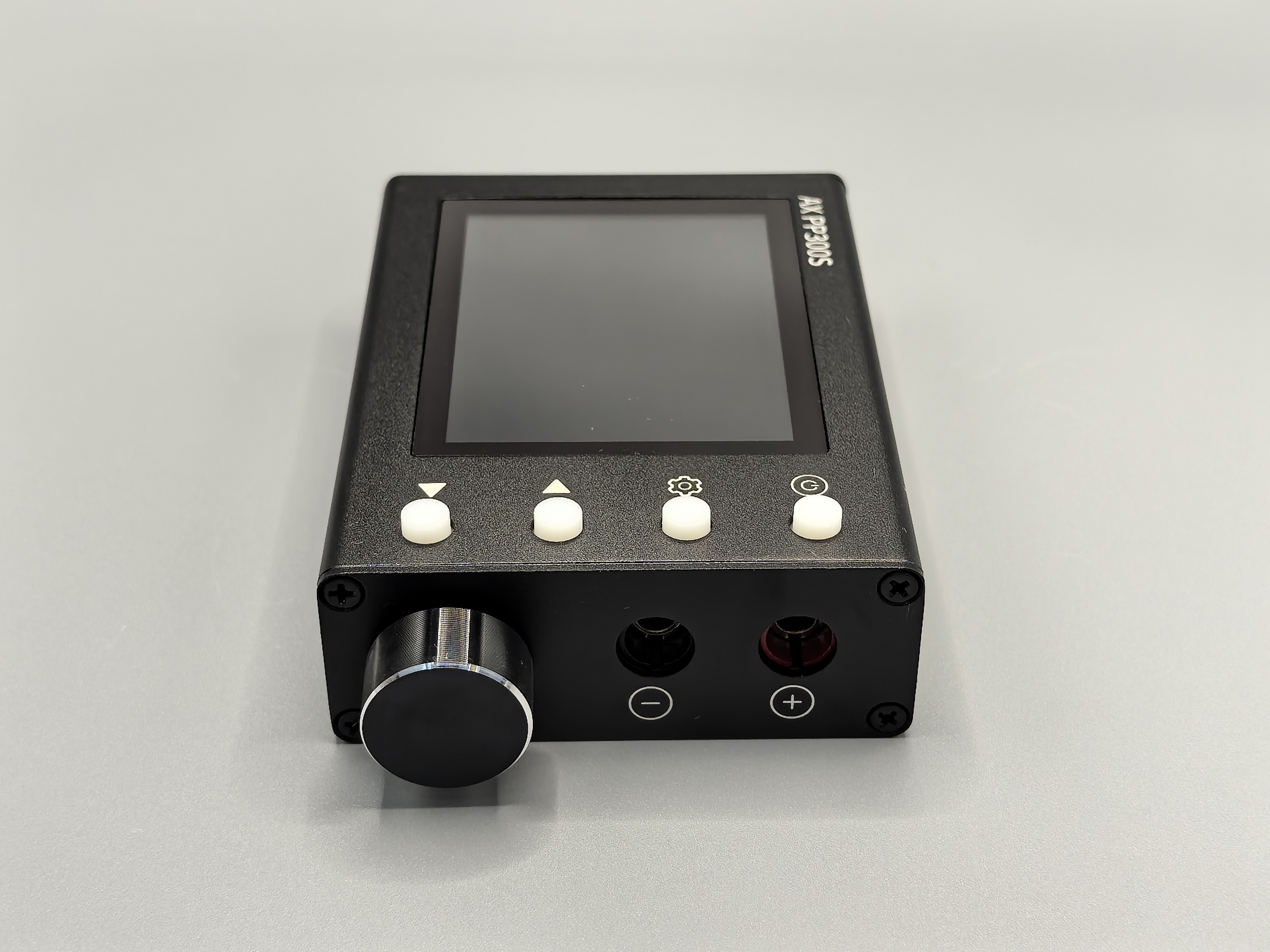

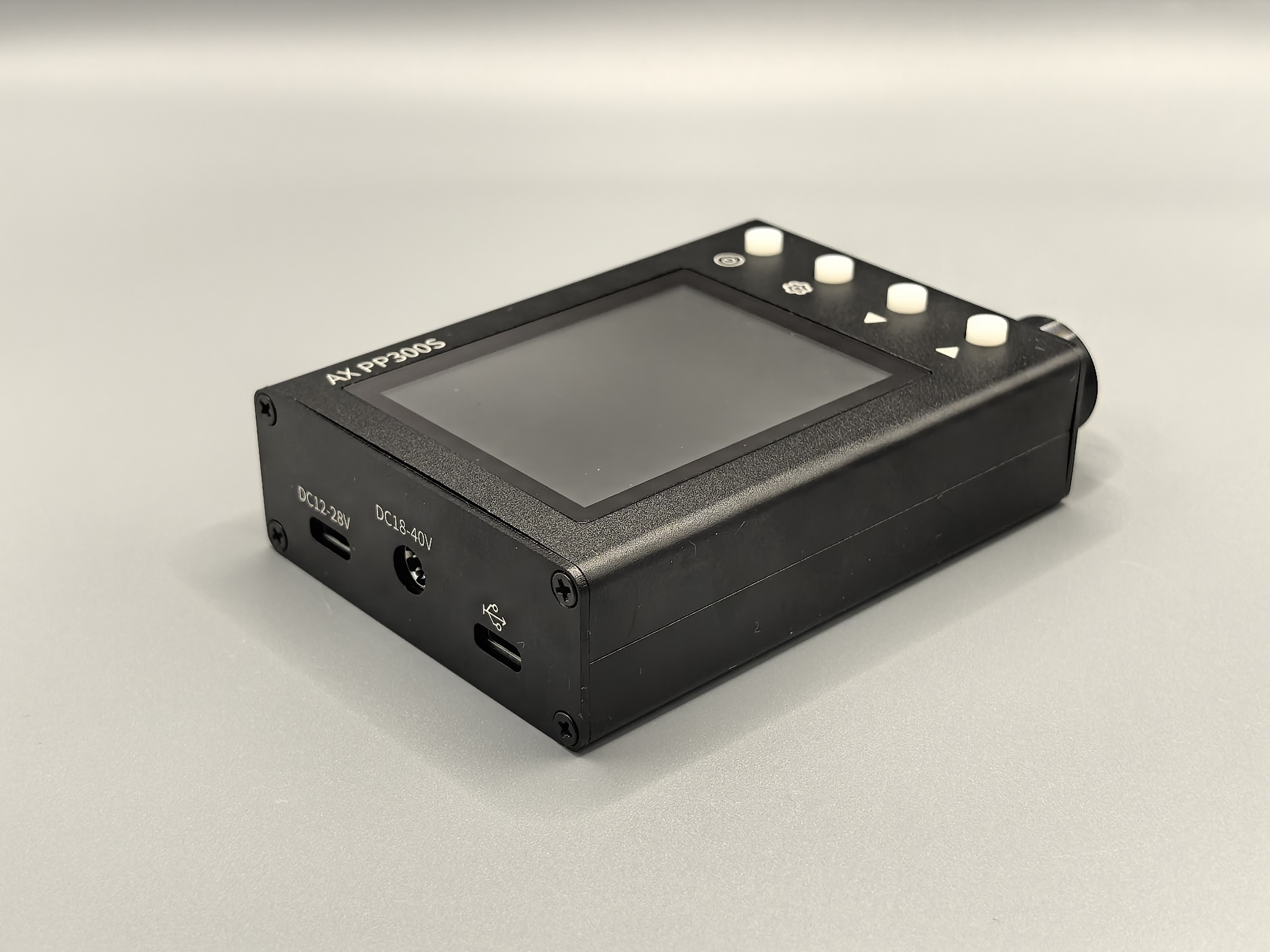

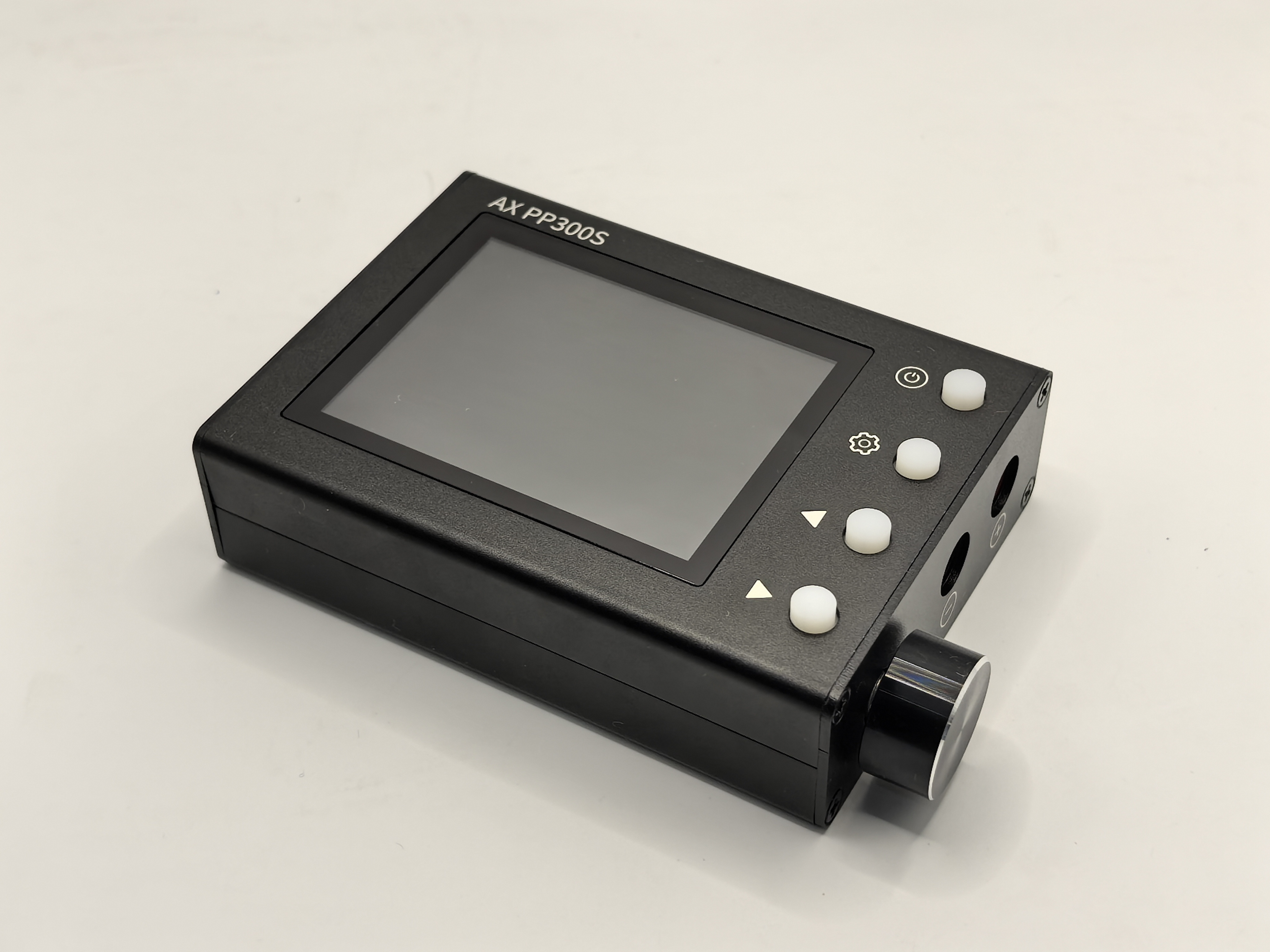

3、装配效果

8660831825006104576

8660831970514493440

8660832039301349376

8660832108796366848
