JBC245焊台-大艺A3电池
JBC245焊台-大艺A3电池接口 前面板开孔适配V1.5版本，屏幕开孔调整到2.0寸14PIN屏幕显示区域
JBC245焊台
便携焊台
  • 图纸编号:
    XM001144
  • 分类:
    铝合金外壳
  • 外壳尺寸:
    88.0*78.0*38.0
  • 公模编号:
    K70
  • 发布人:
    pangwa
  • 发布时间:
    2025-10-13 13:26
  • 开源协议:
    CC BY-NC协议
  • 下单次数:
    26次
0
侵权投诉 免责声明
简介
JBC245焊台-大艺A3电池接口 前面板开孔适配V1.5版本，屏幕开孔调整到2.0寸14PIN屏幕显示区域
应用场景
JBC245便携焊台
项目描述

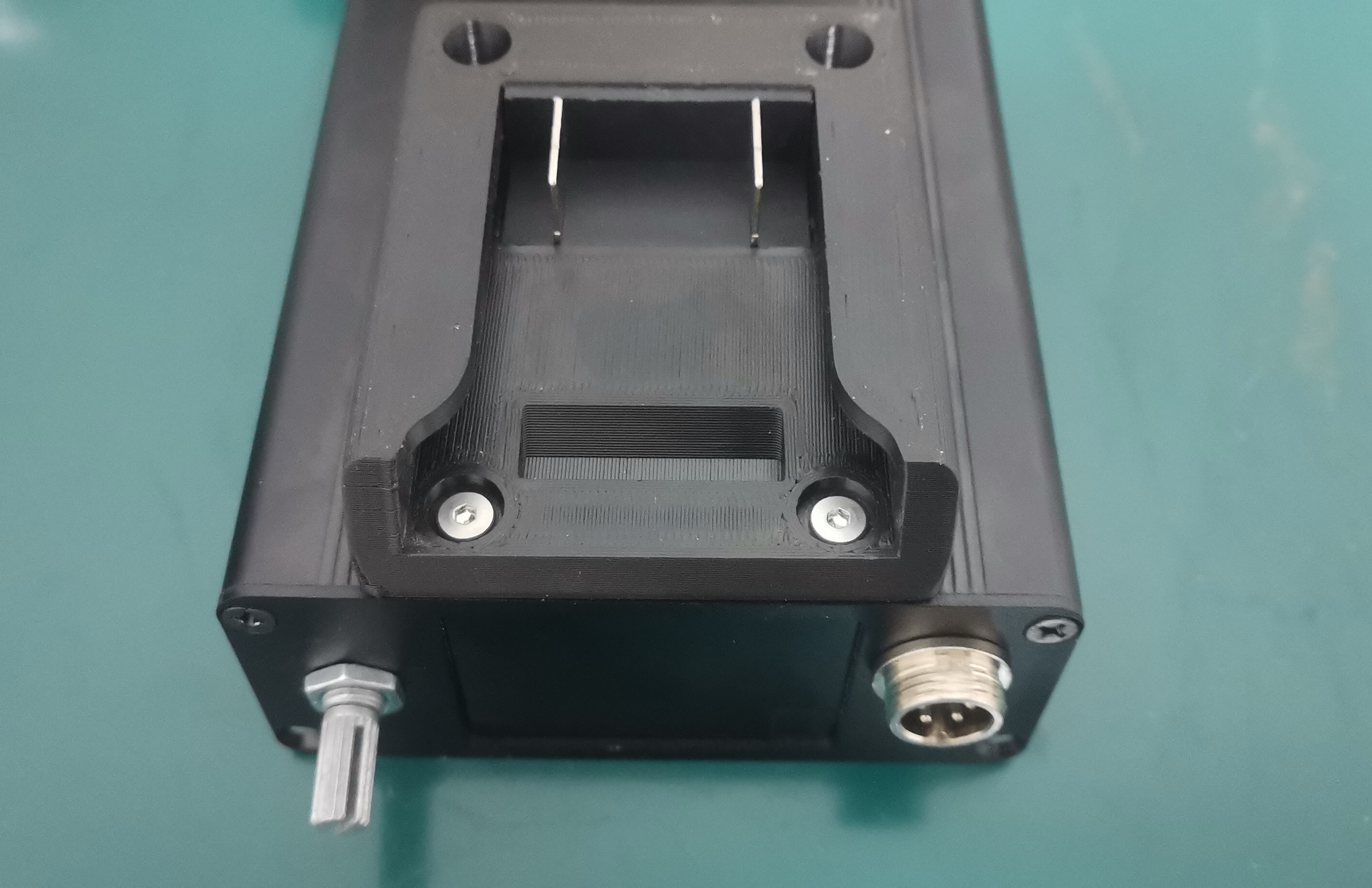

JBC245便携焊台-大艺A3电池



配件列表

JBC245焊台

版本V1.4/1.5

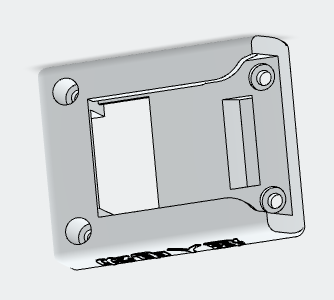

3D打印件-大艺A3电池取电座(超人电动开源)


8664876509068607488

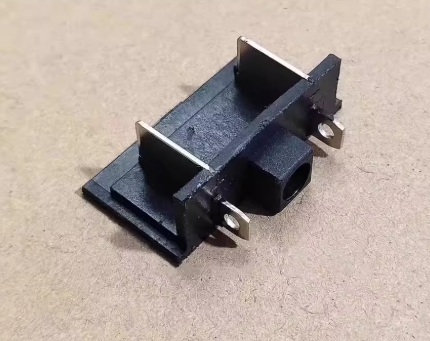

大艺A3插脚


8664876632959553536

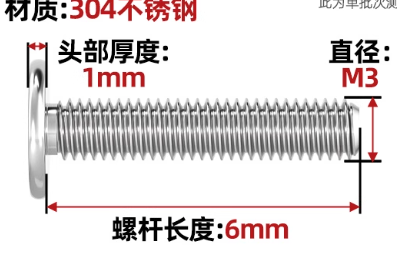

M3*6扁头螺丝


8664878817328046080

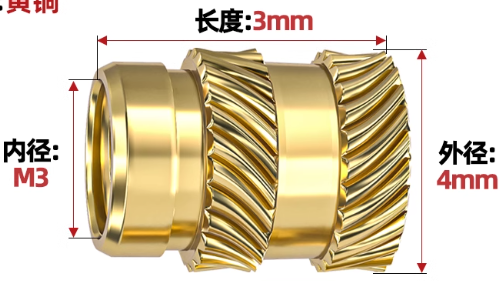

M3*3*4土八热熔螺母

（可以改孔为M4攻丝[M4*5扁头螺丝]，壳体比较薄可能滑丝）


8664877150339264512


船型开关KCD1(15*21)  三脚三档或六脚三档(两档也行)


8664877660492460032



DC-099    5.5x2.1 DC电源输入

DC-022B  5.5*2.1   休眠


8664878103897366528



侧边休眠座 孔径4.1mm(根据自己的休眠座调整开孔)，留出0.1和外壳做绝缘

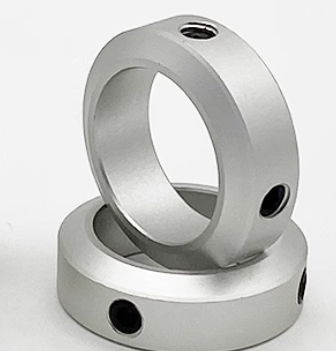

【可选止动固定环根据手柄选内径12(厚度6为M4其他厚度M5) 或内径10(M4螺丝)】

8664877805866901504





86648661115058913288664879233104531456

8664879438394740736
