210 245 两用休眠座V2
更改了和大身壳体的装配空位，右边开2孔，孔径位5.1MM，面盖可换CNC面盖
JBC245焊台
  • 图纸编号:
    XM001223
  • 分类:
    铝合金外壳
  • 外壳尺寸:
    58.0*32.0*32.0
  • 公模编号:
    K2
  • 发布人:
    321098nN059a
  • 发布时间:
    2025-10-27 14:22
  • 开源协议:
    CC BY-NC协议
  • 下单次数:
    32次
0
侵权投诉 免责声明
简介
更改了和大身壳体的装配空位，右边开2孔，孔径位5.1MM，面盖可换CNC面盖
应用场景
手工diy
项目描述

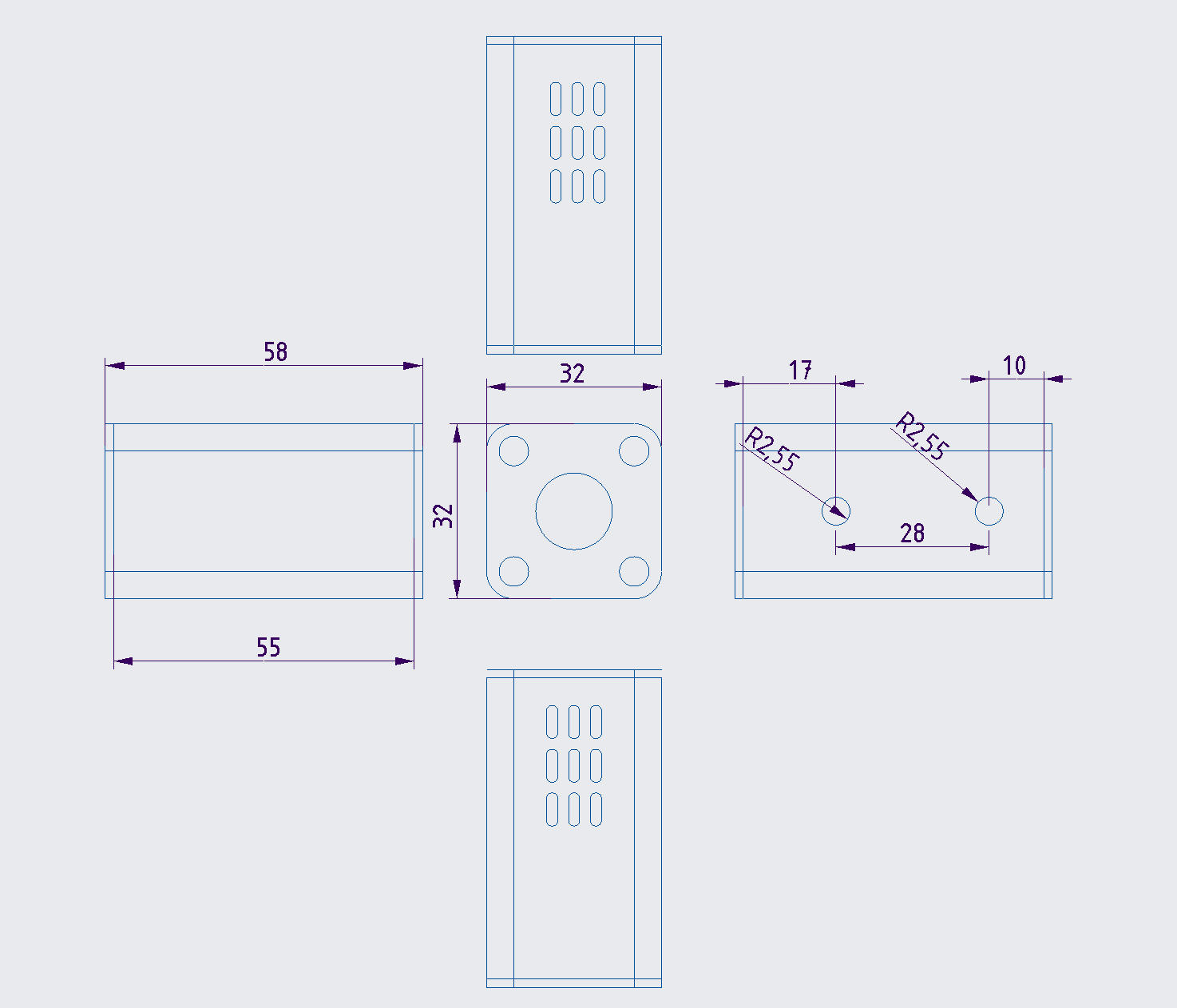

原创来源有氧吧，更改了装配孔，改为2个直径5.1MM的装配孔

1.孔径为5.1MM

2.铝身长55MM，长宽为32MM

3.A定位孔距离铝壳壳身边缘为10MM

4.A孔距离B孔为28MM

5.面盖可更换位CNC铝盖

8668974165024071680


1.孔径为5.1MM

2.铝身长55MM，长宽为32MM

3.A定位孔距离铝壳壳身边缘为10MM

4.A孔距离B孔为28MM

5.面盖可更换位CNC铝盖
