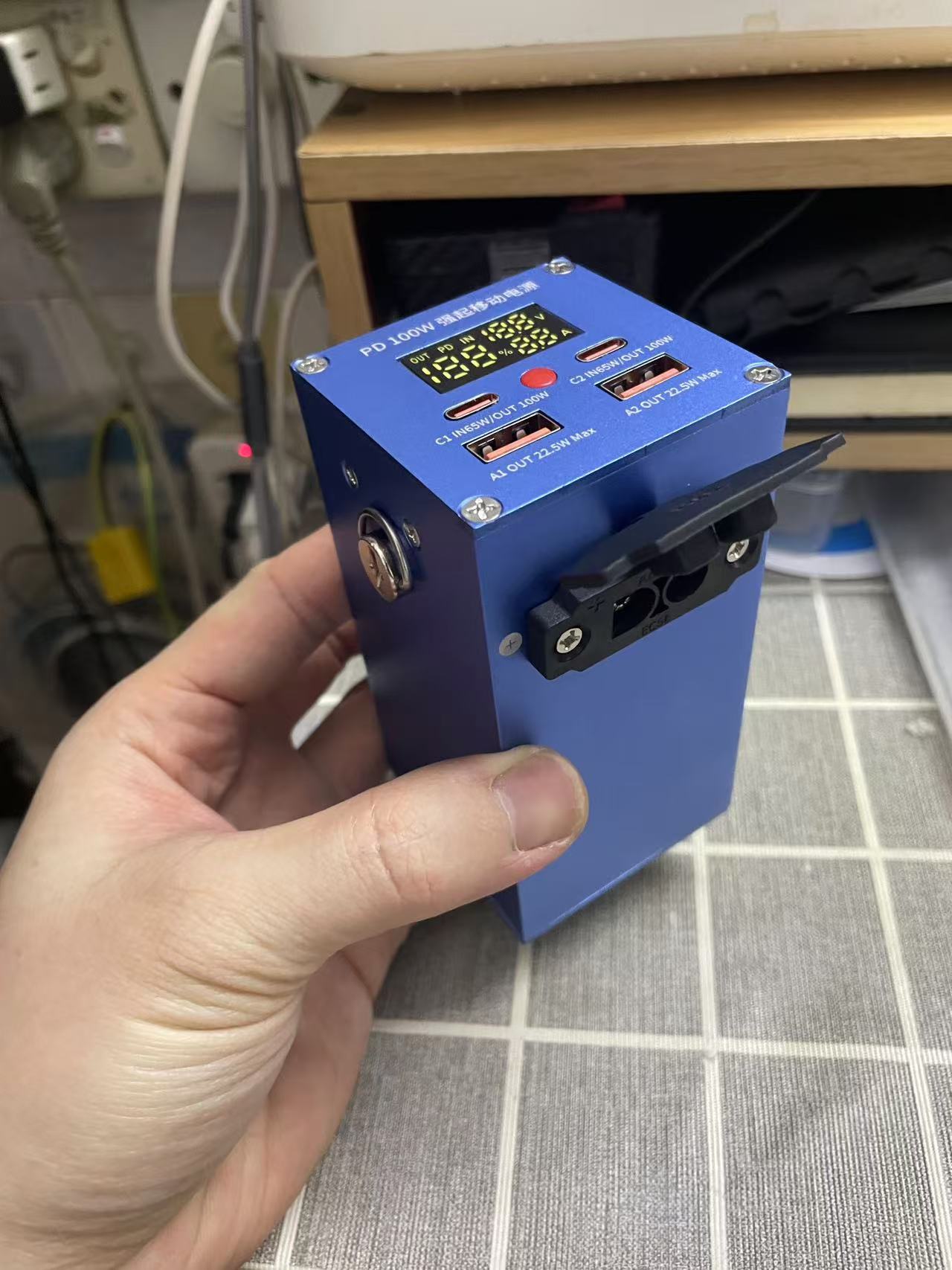

项目简单，主要用作充电宝还有汽车启动电源使用。整体复刻成本100出头

整体难度：★★★☆☆

全程记得不要短路，裸露的线用美纹纸包着！！！

全程记得不要短路，裸露的线用美纹纸包着！！！

全程记得不要短路，裸露的线用美纹纸包着！！！

主要配件有：充电宝主板，保护板，21700全极耳电芯*4，M2.5*10螺丝，M2.5*8尼龙螺柱，M3手拧螺丝带耳，M3螺母，AWG 10硅胶线，AWG 15硅胶线，EC5 EM 接口一整套，按钮帽

以下是配件清单链接

1. 充电宝主板 （带保护板共 46元）链接：【闲鱼】https://m.tb.cn/h.SkDcOvW?tk=ZChof3UAsZf HU926 「快来捡漏【pd100w充电宝输出主板pd65w输入，pd100w输出】」

2. 21700全极耳电芯*4 （没工具电焊就直接买4S航模启动电源 55元）链接  ：【淘宝】7天无理由退货 https://e.tb.cn/h.SkD4awb1b3Vn7EX?tk=RxLcf351Smq MF287 「全新磨码新能安全极耳JP40 21700电动工具无人机汽车启动宝」

3. M2.5*10螺丝链接：【淘宝】大促价保 https://e.tb.cn/h.SkIn2UNiRla8n1l?tk=skxof35U7gF CZ001 「304不锈钢平头螺丝 沉头十字机牙螺丝钉平头螺栓M2M3M4M5M6M8M10」

4. M2.5*8尼龙螺柱链接 ：【淘宝】大促价保 https://e.tb.cn/h.SPMTOAj291BVfWr?tk=980Yf35Tn9d CZ321 「尼龙柱双通尼龙六角隔离柱塑料绝缘支撑柱PC板间隔螺柱M2/M2.5/M3」

5. M3手拧螺丝带耳 （TF3227款）链接：【淘宝】7天无理由退货 https://e.tb.cn/h.SkIr8OjeGyrdQNw?tk=wI81f35i64v HU108 「M4手拧吊环不锈钢快拆螺钉现货大疆无人机带屏遥控器肩带挂绳螺丝」

6. M3螺母 链接：【淘宝】大促价保 https://e.tb.cn/h.SkC6j2aOvf04hs8?tk=0XZwf3TfKnn MF168 「304/201/316L/321/2205不锈钢六角螺母螺栓螺帽螺丝帽大全M2-M160」

7. AWG 10硅胶线 链接：【淘宝】7天无理由退货 https://e.tb.cn/h.SkIu2JnbywwQRBW?tk=NYzif35P79U HU006 「特软硅胶线耐高温线4/5/7/8/10/16/25/14AWG锂电池航模线汽车导线」

8. AWG 15硅胶线 链接：【淘宝】7天无理由退货 https://e.tb.cn/h.SkIDkArSjR9R9wW?tk=IgSEf35mL4F MF937 「特软硅胶线耐高温线4/5/7/8/10/16/25/14AWG锂电池航模线汽车导线」

9. EC5 EM 接口一整套 链接：【淘宝】7天无理由退货 https://e.tb.cn/h.SPMLqePQfii3s4b?tk=mbl5f35ny2Z CZ028 「10号大电流可固定公EC5E-M面板可固定安装应急电源插头镀金连接器」

10. 按钮帽 （A101 带边 内径3.1mm ）链接：【淘宝】假一赔四 https://e.tb.cn/h.SkHhmf84Ab4c0F3?tk=YNmXf3T1w2u tG-#22>lD 「翼盟 圆形按键帽 12*12*7.3按键帽 按键开关帽子 配套12x12x7.3」

11. 挂绳 链接：【淘宝】大促价保 https://e.tb.cn/h.SO8ex3L4VxubMTY?tk=2e6qfVGSJUI MF287 「汽车钥匙扣高档简约锁匙扣腰挂车用钥匙链挂扣挂件圈环手绳挂饰」

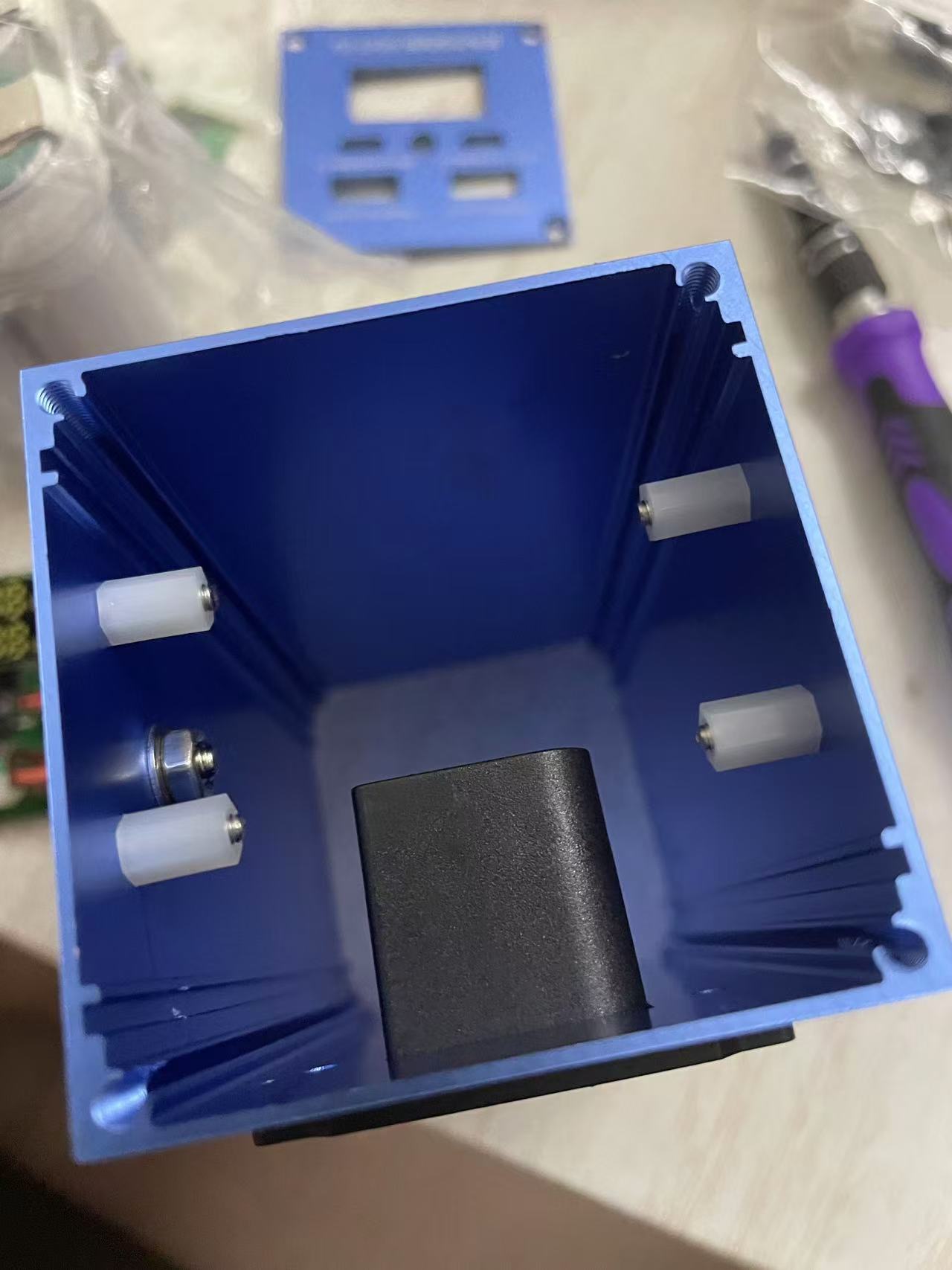

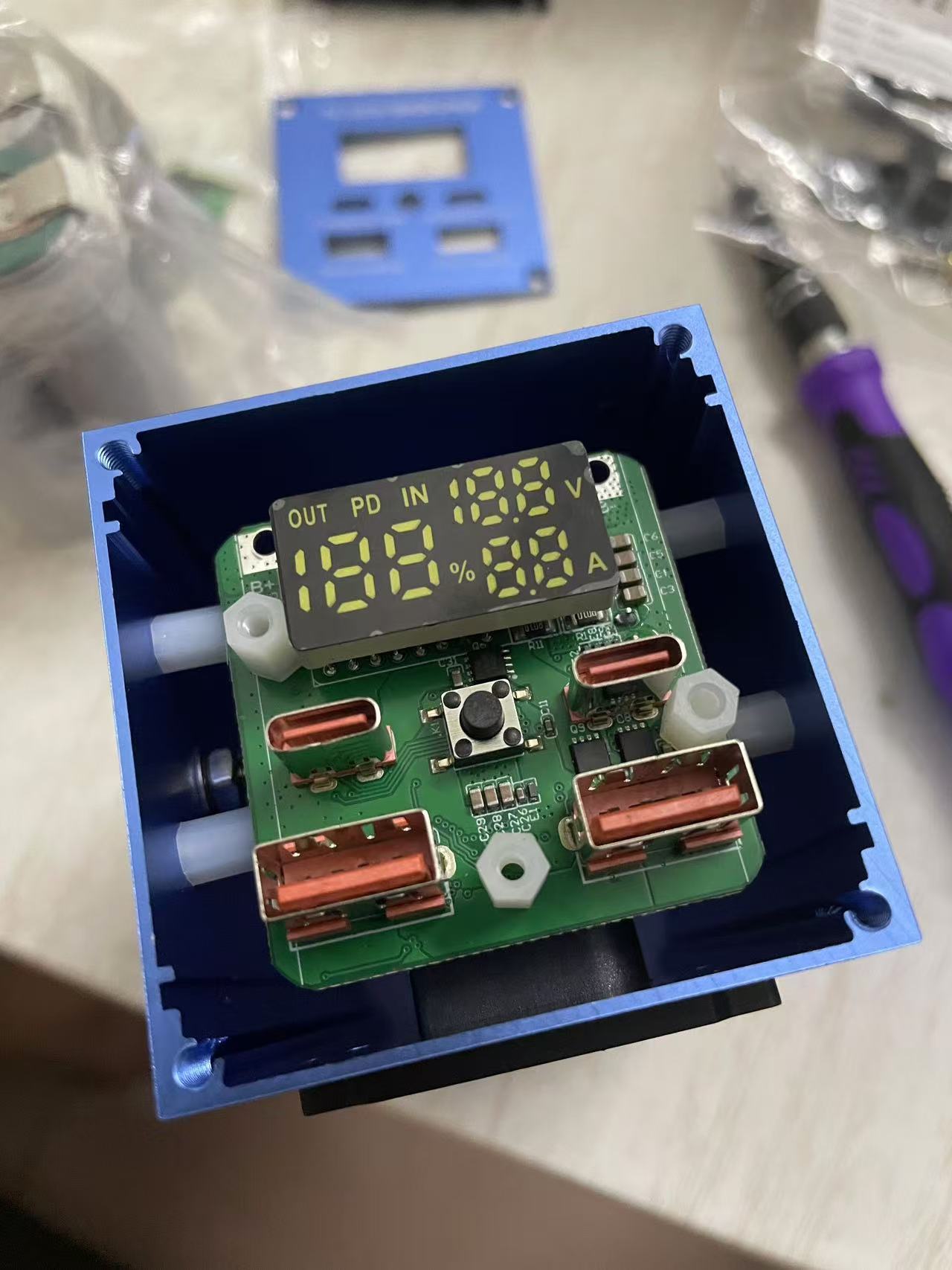

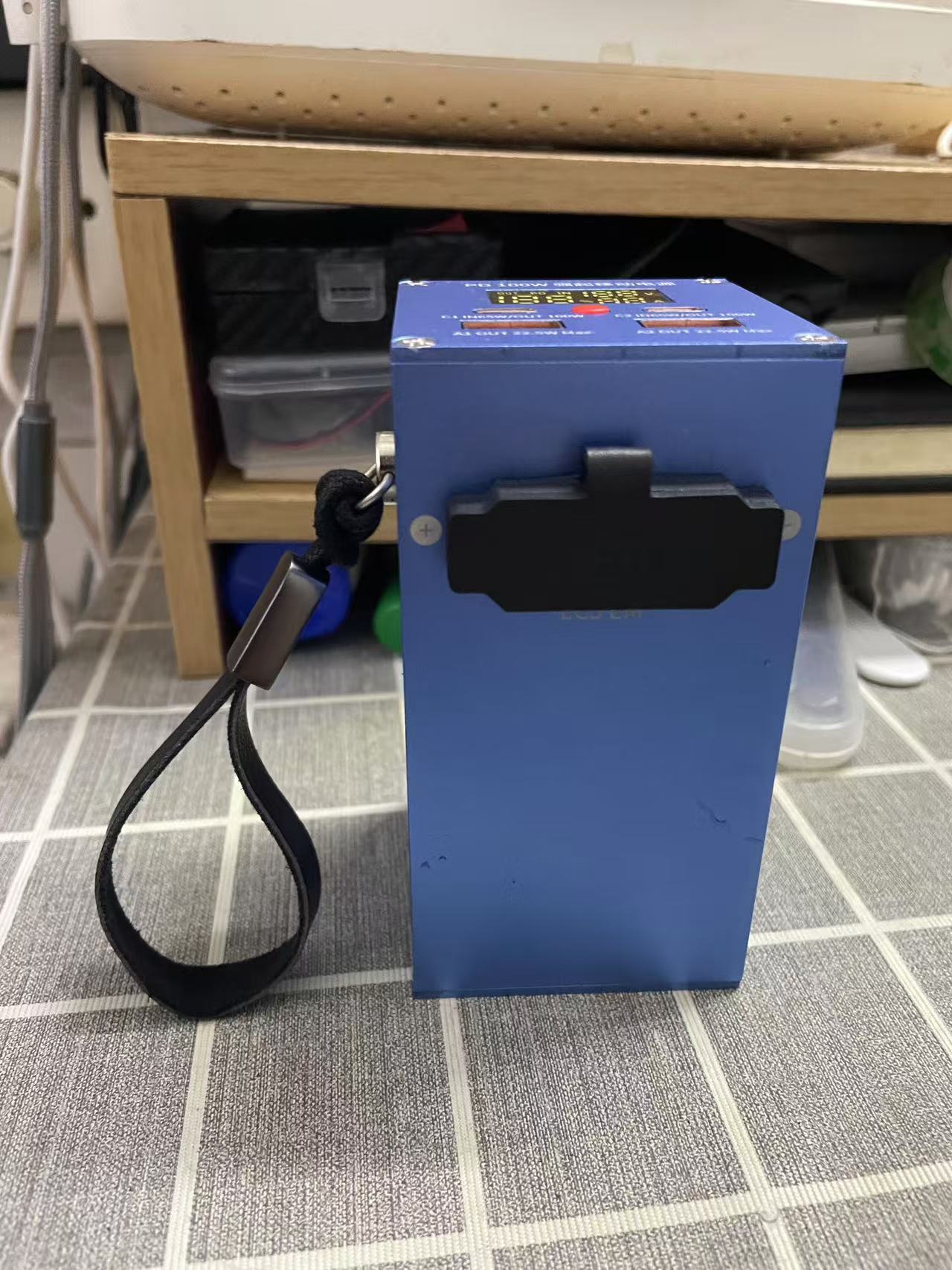

M2.5螺丝和尼龙柱起到承重充电宝主板的作用，M3的带环螺丝上螺母锁死。

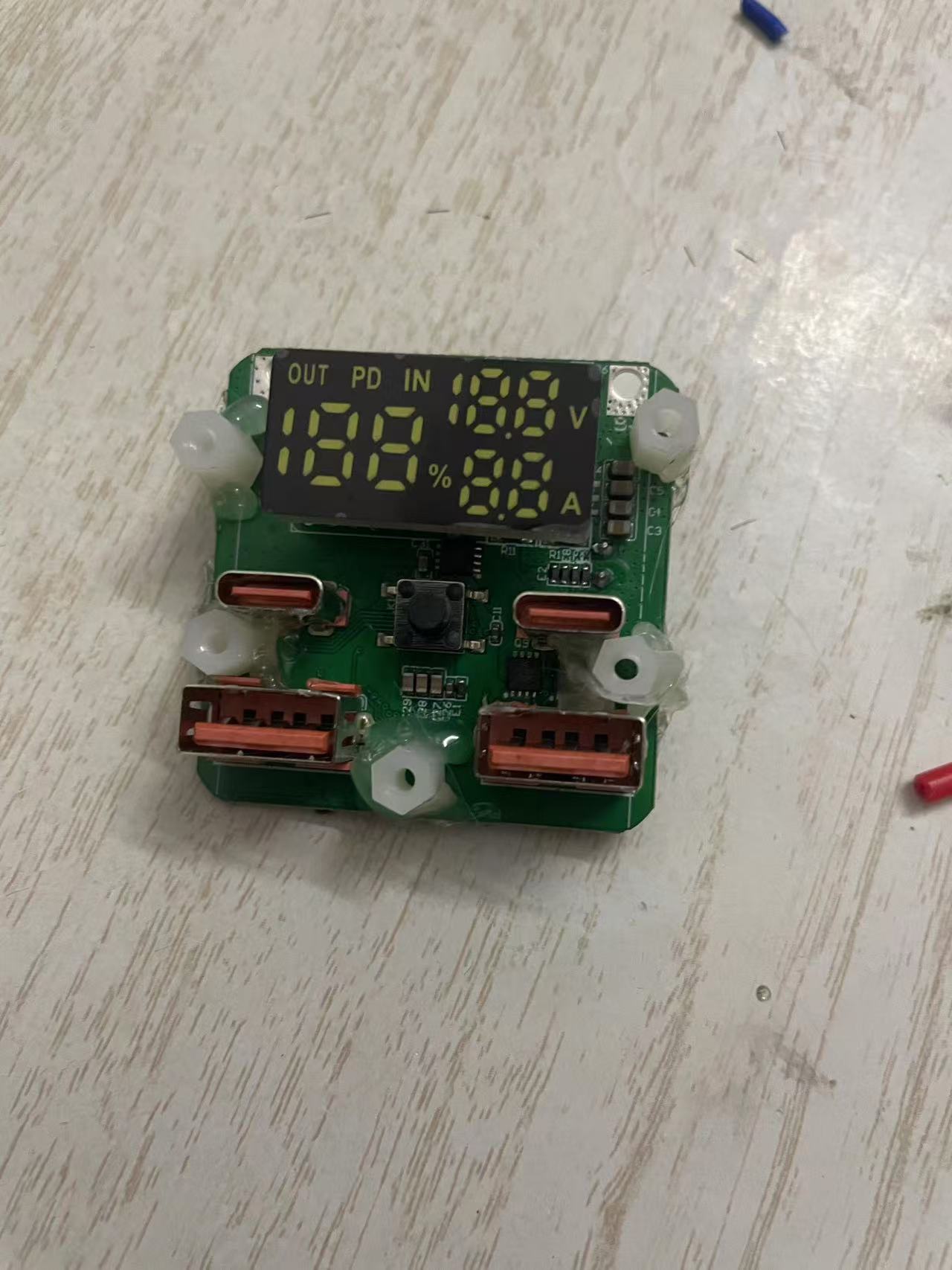

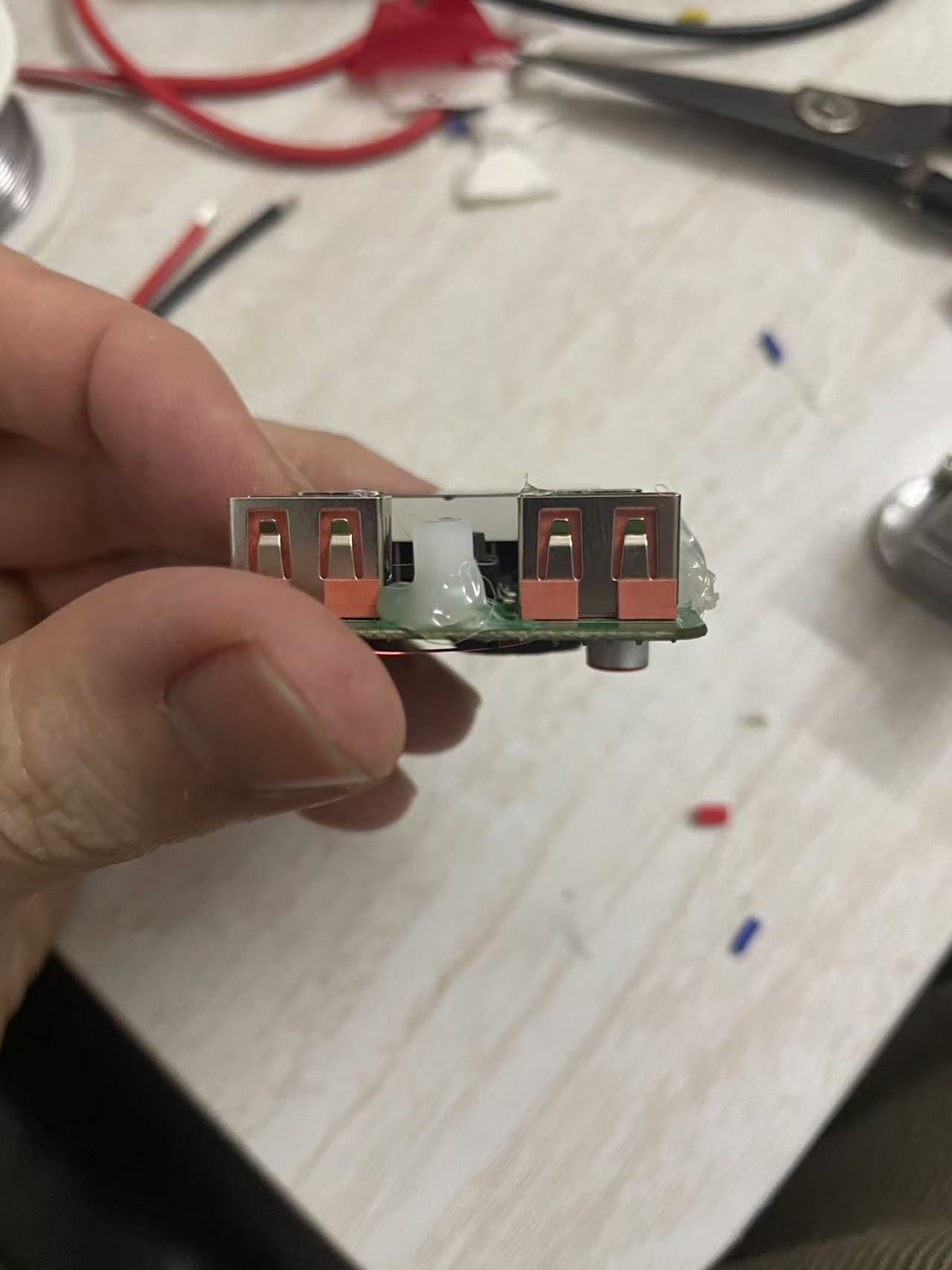

处理下主板

这个作用是主板不会顶到外面

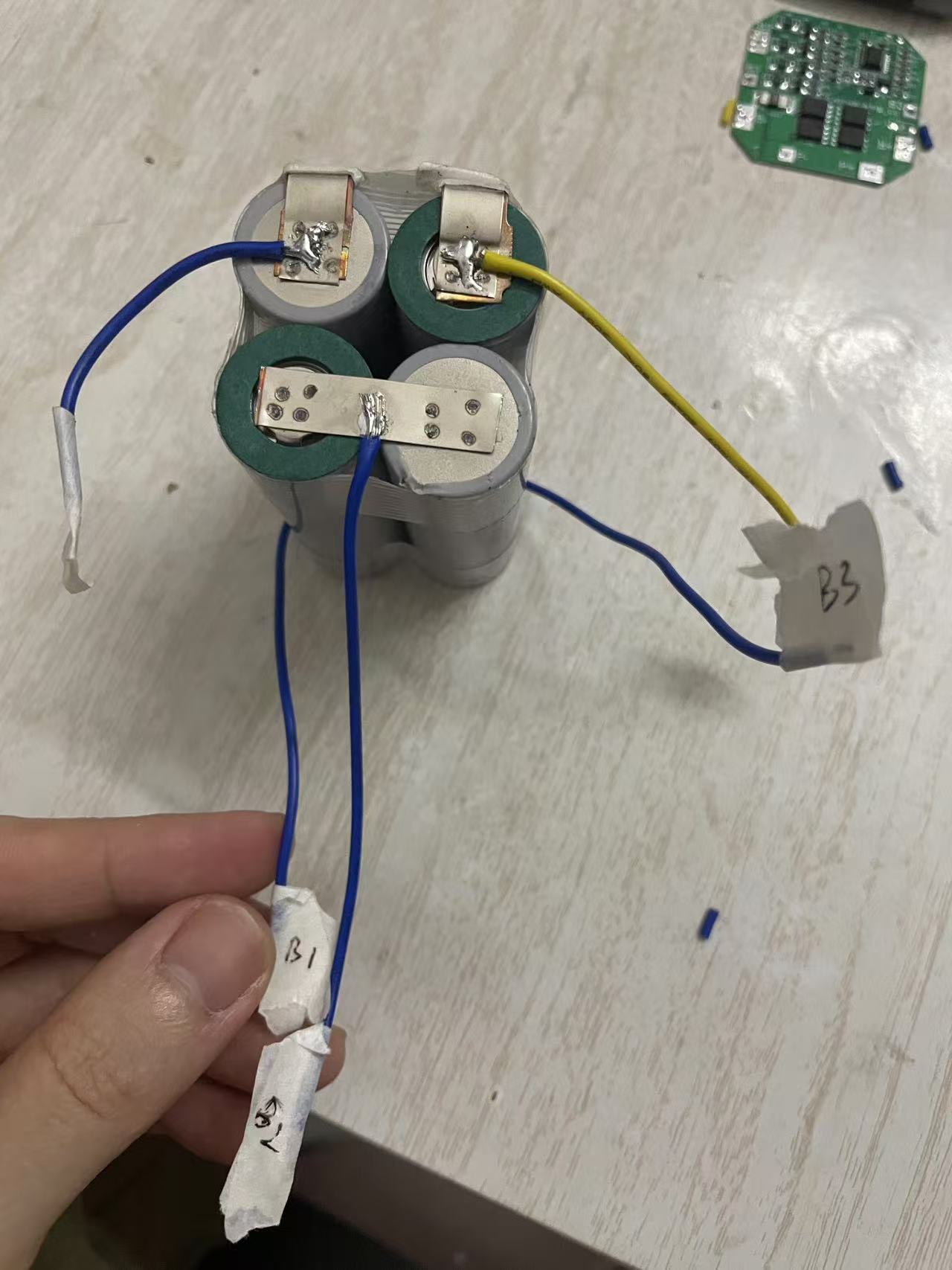

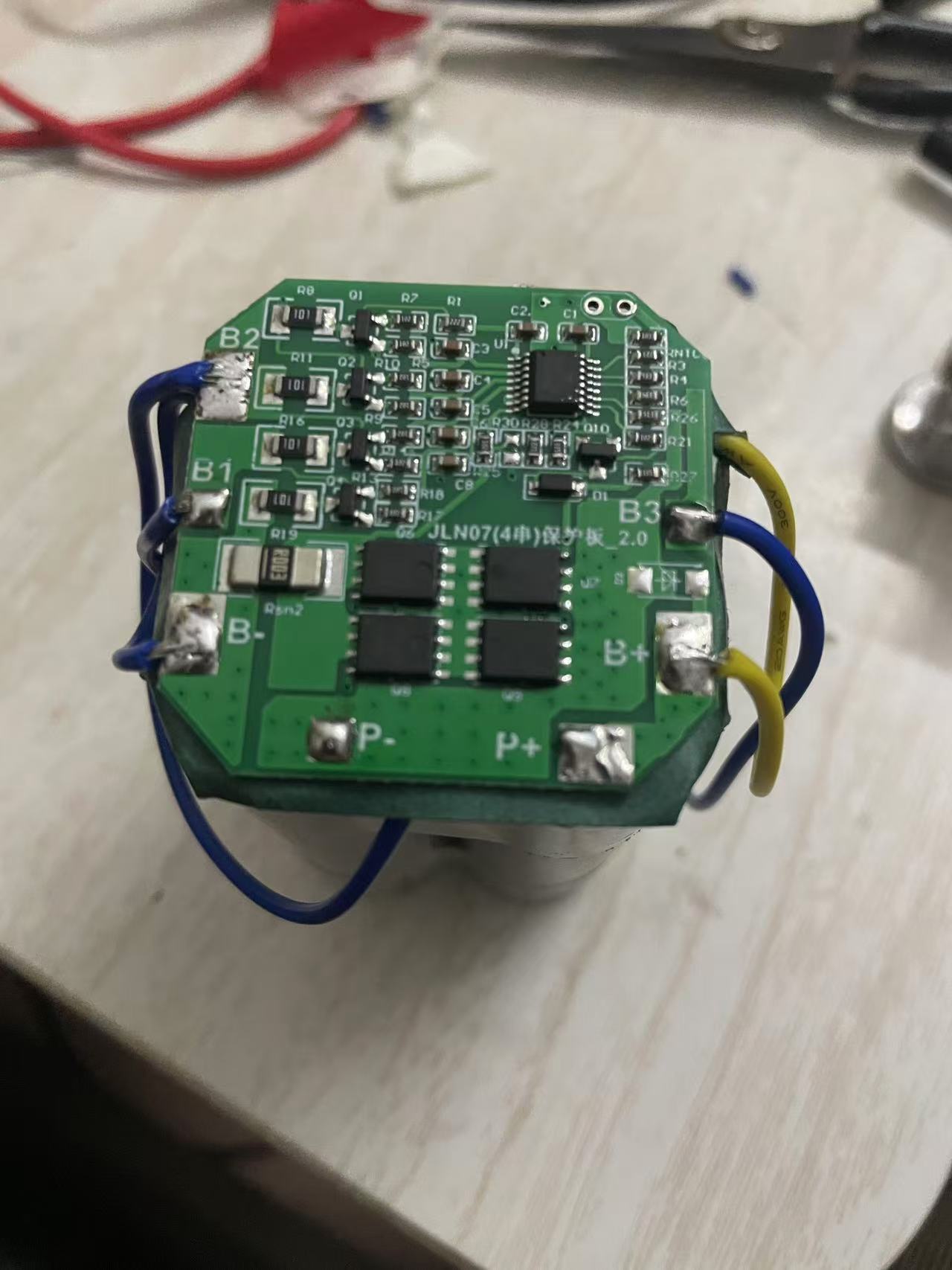

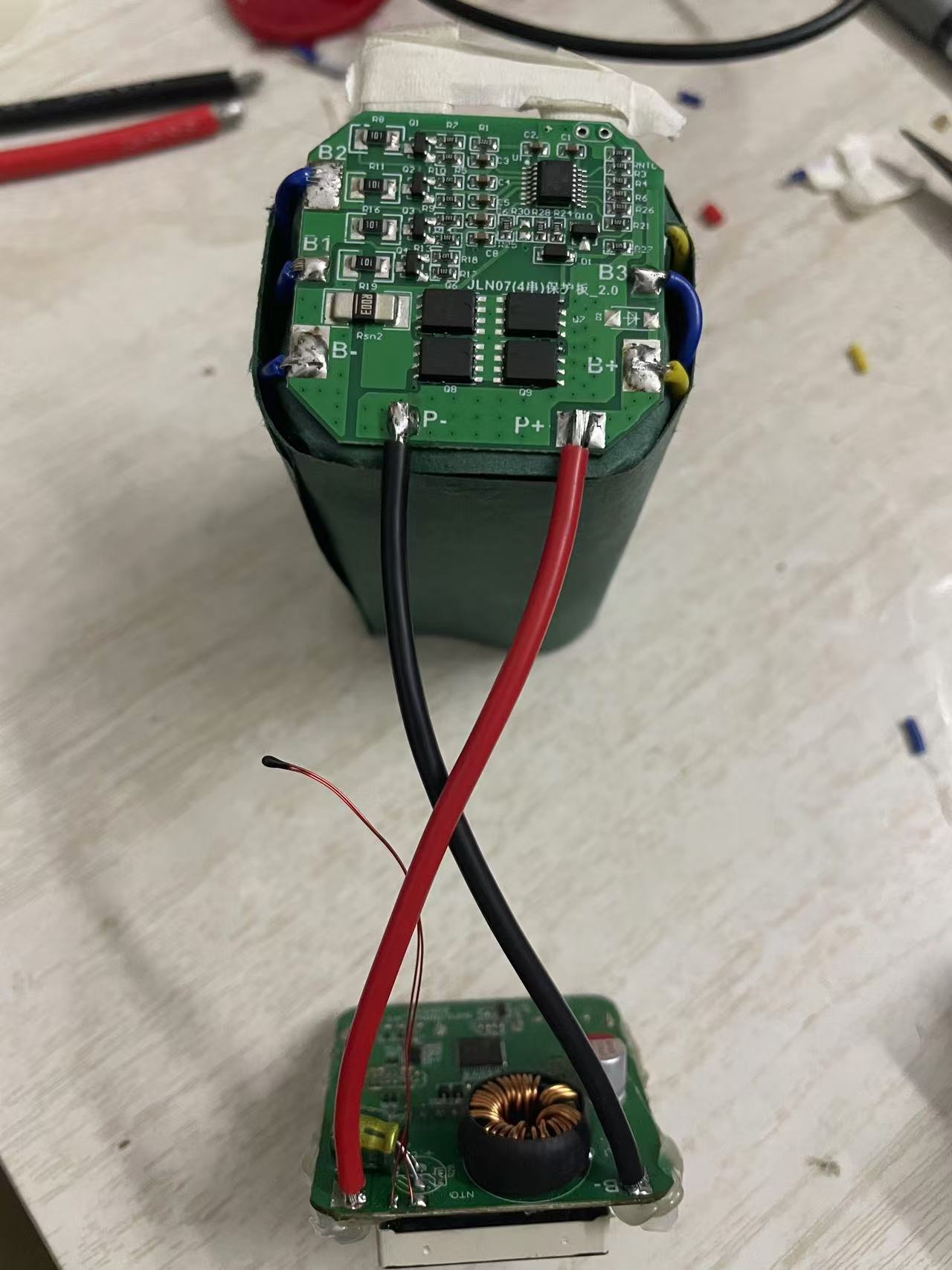

准备好美纹纸，每串接号线顺便打上标识，方便一个一个焊接

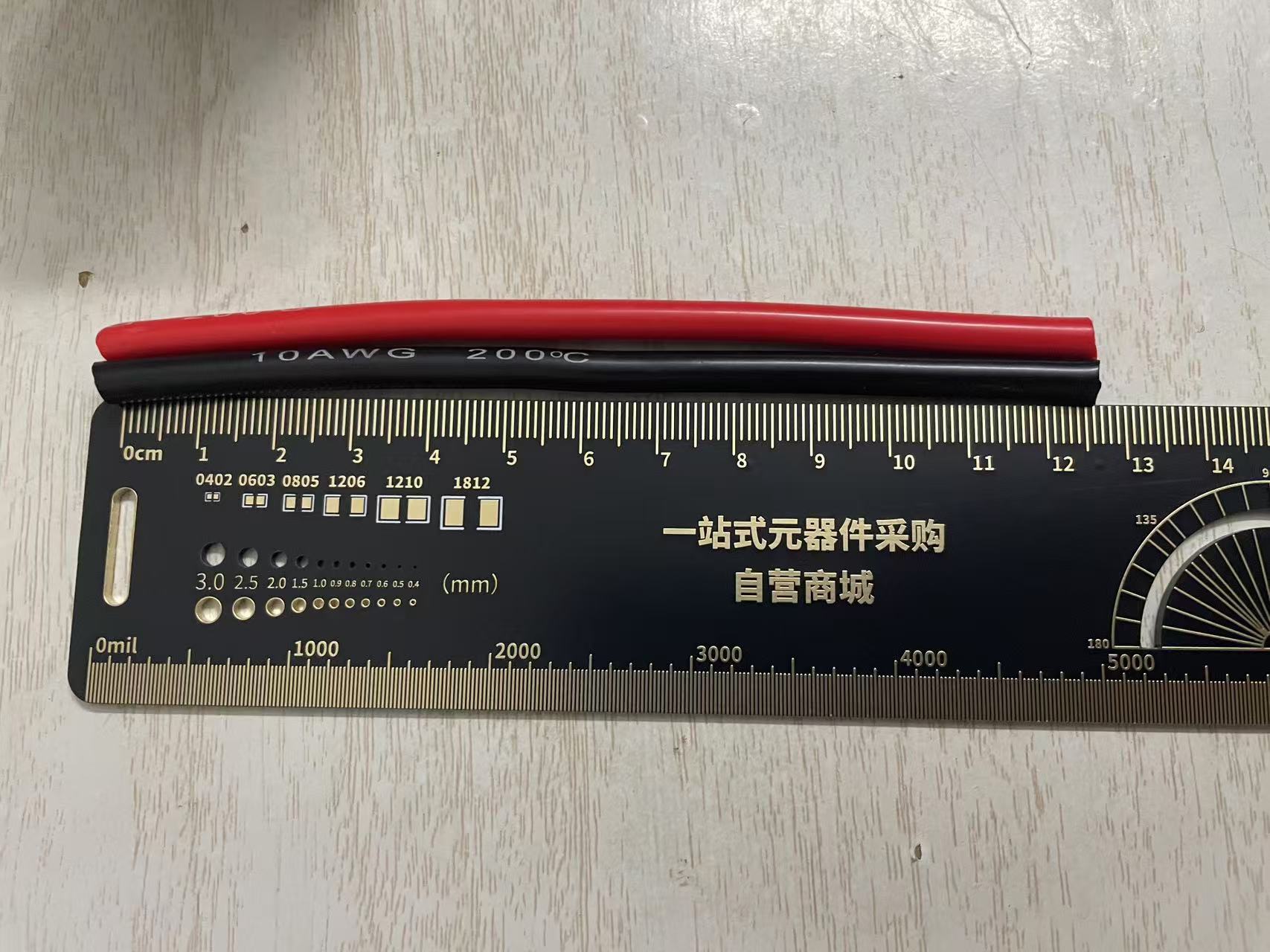

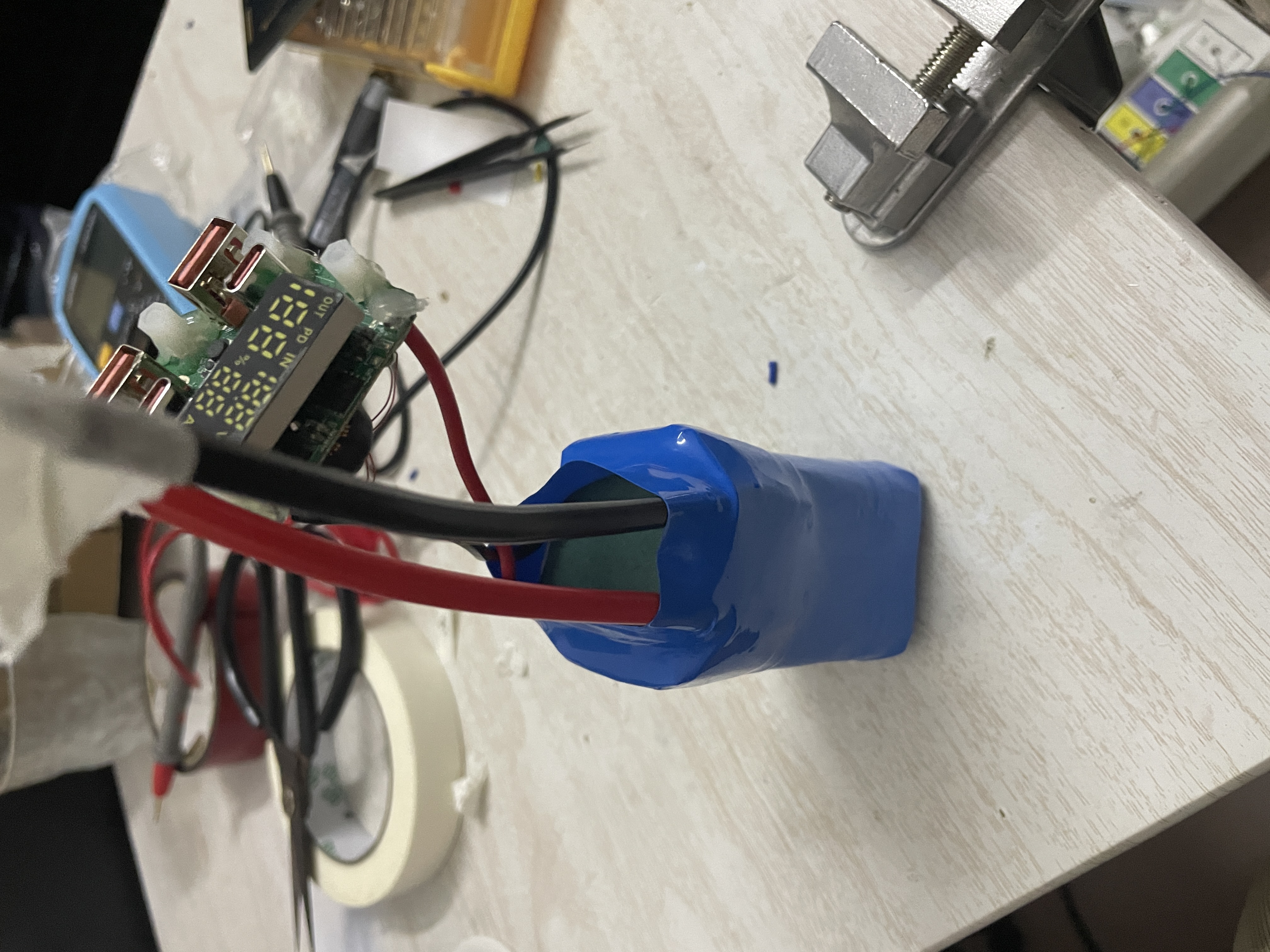

10 AWG的硅胶线 建议12-13CM，太短的话  很难走下面的操作。

这一步后 要把电池正负极引出去的线  先穿出EC5的开孔。

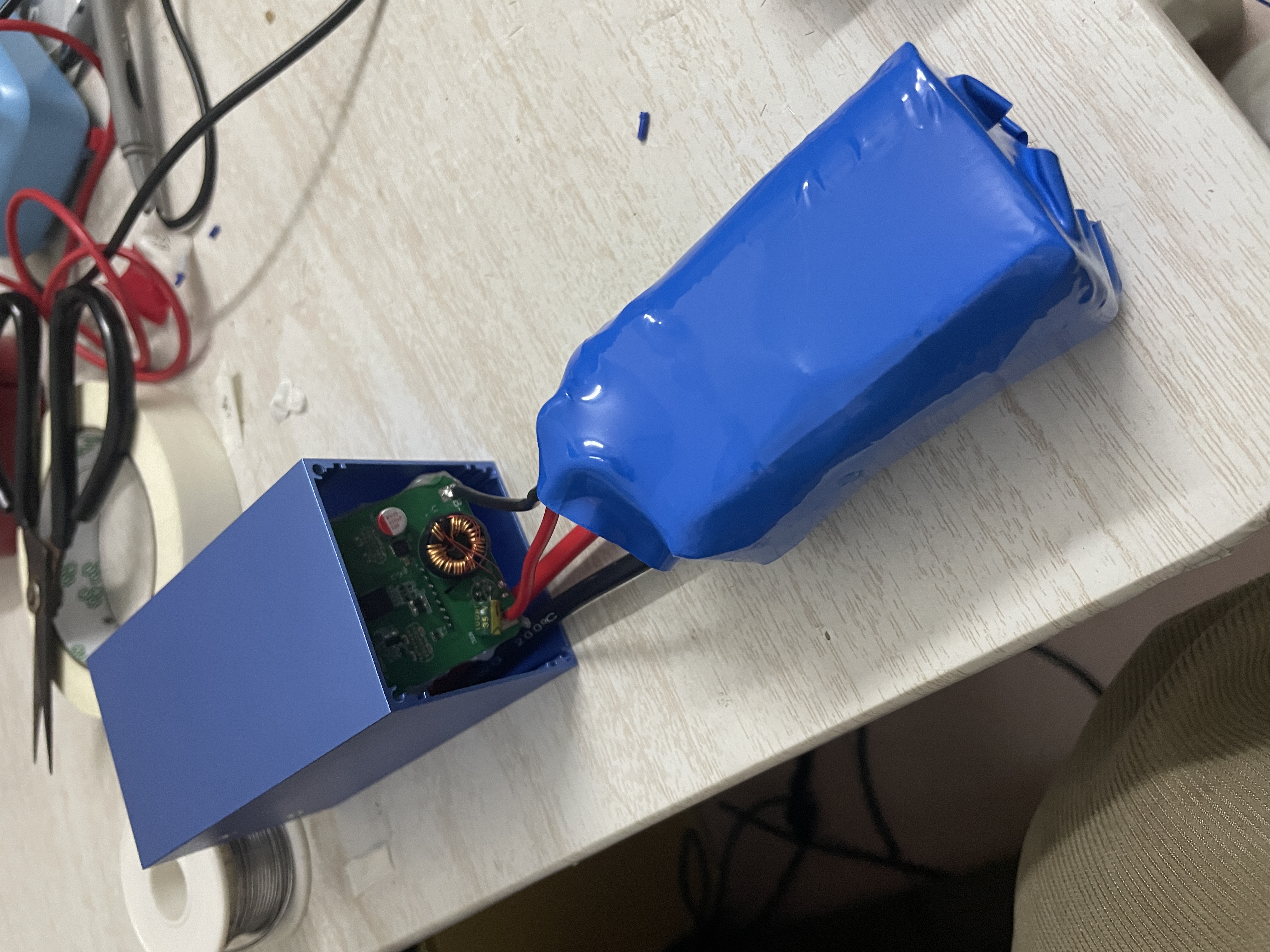

要注意的是，正负极直接从电池引出后，穿过EC5的孔位，随后立马要套上防水盖，两根线再穿过EC5端子壳，接着再焊接，最后焊接好金属头，再用锤子之类的东西把金属头敲进去EC5的端子壳。记得末端裸露的线材用

美纹纸包好，避免短路如果碰到短路。那场景太美不敢看。要小心。

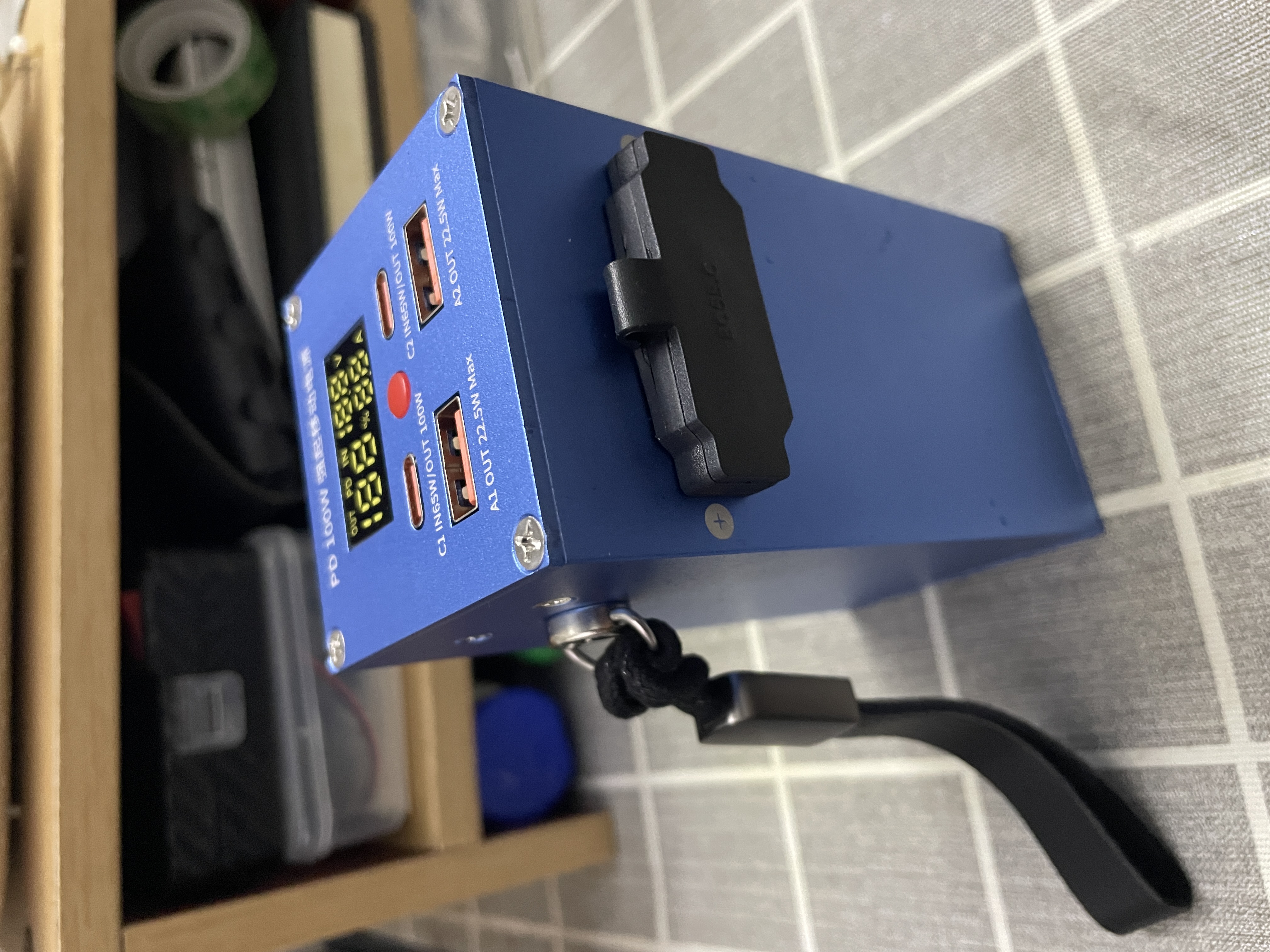

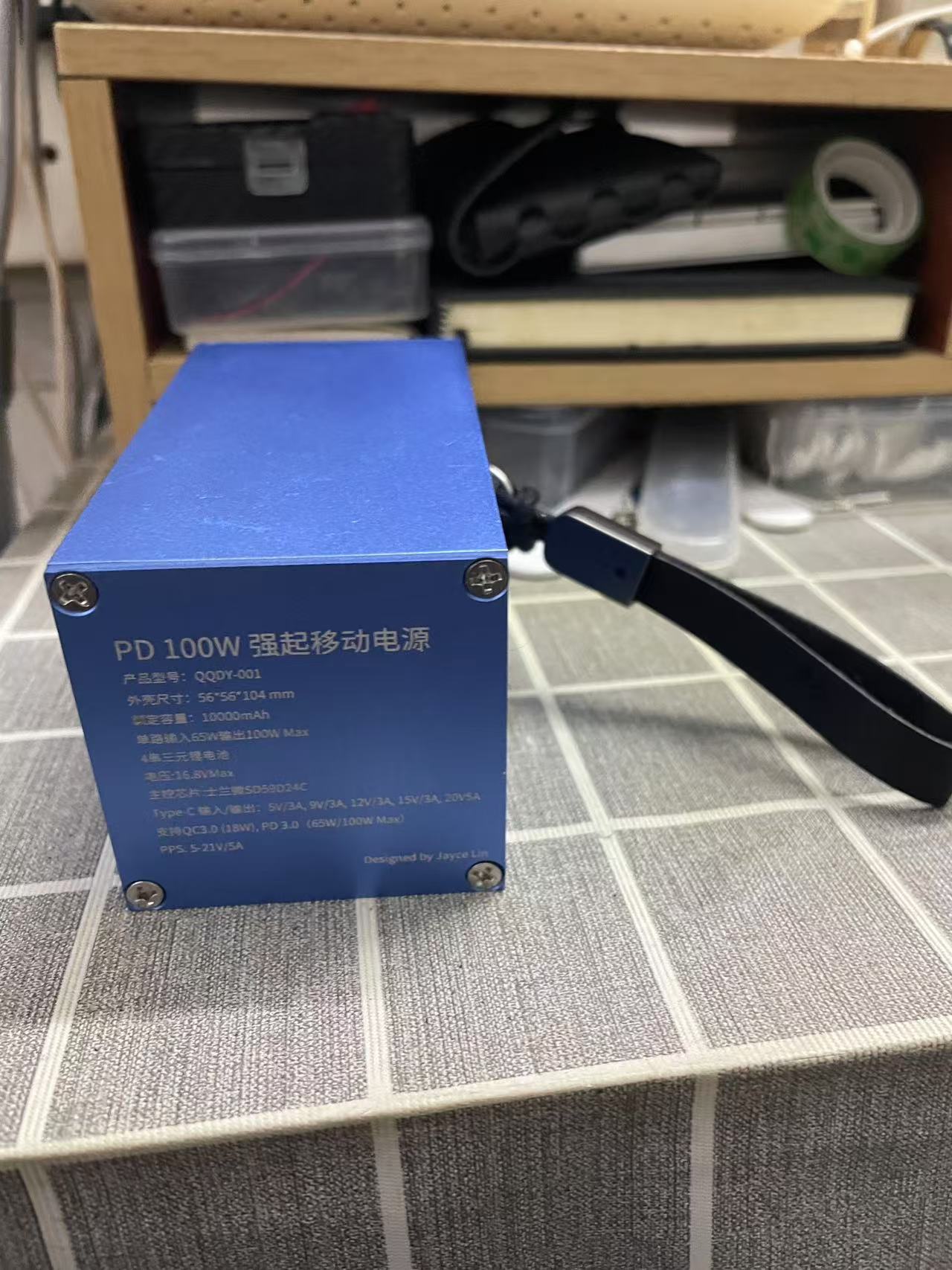

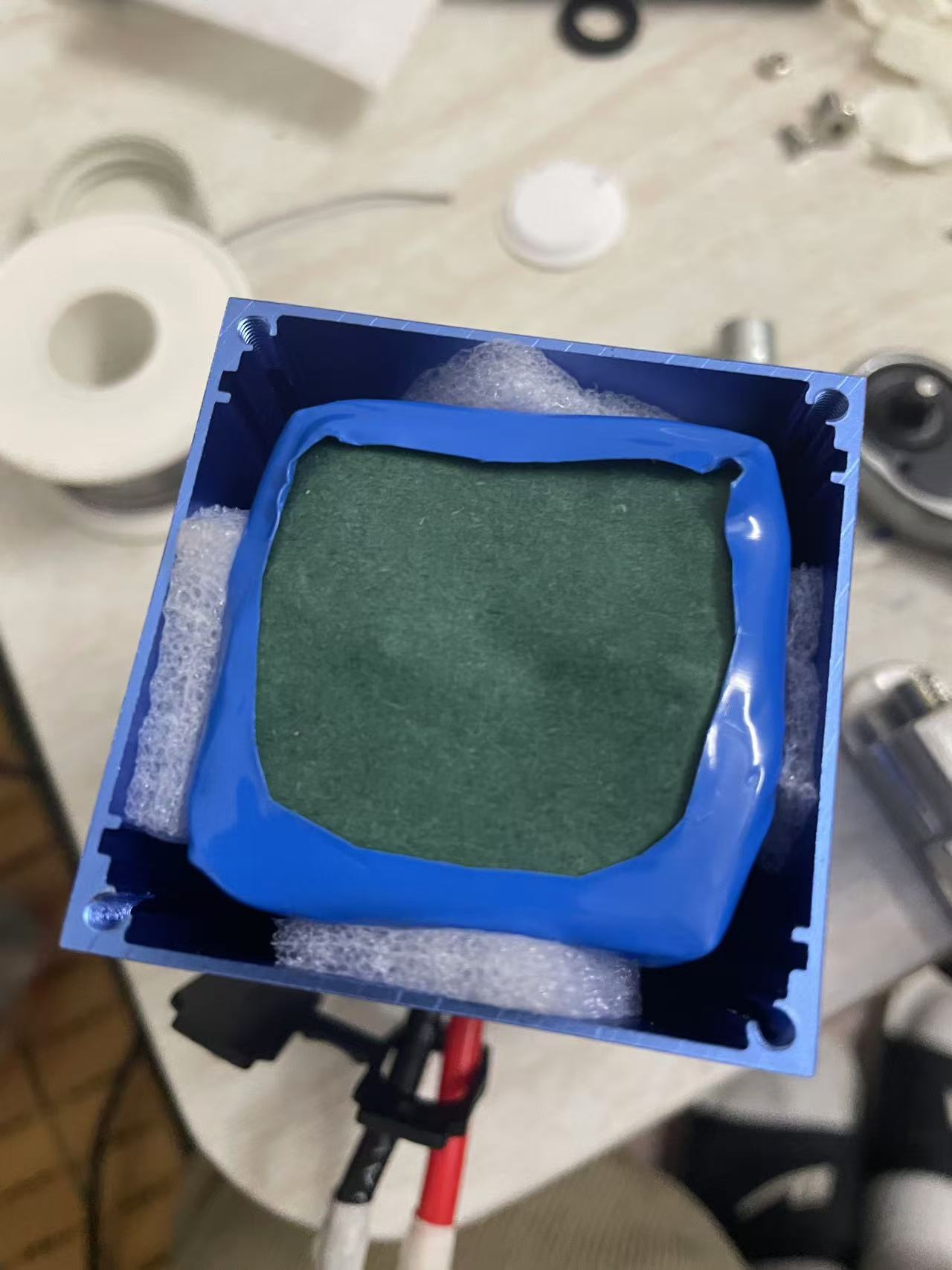

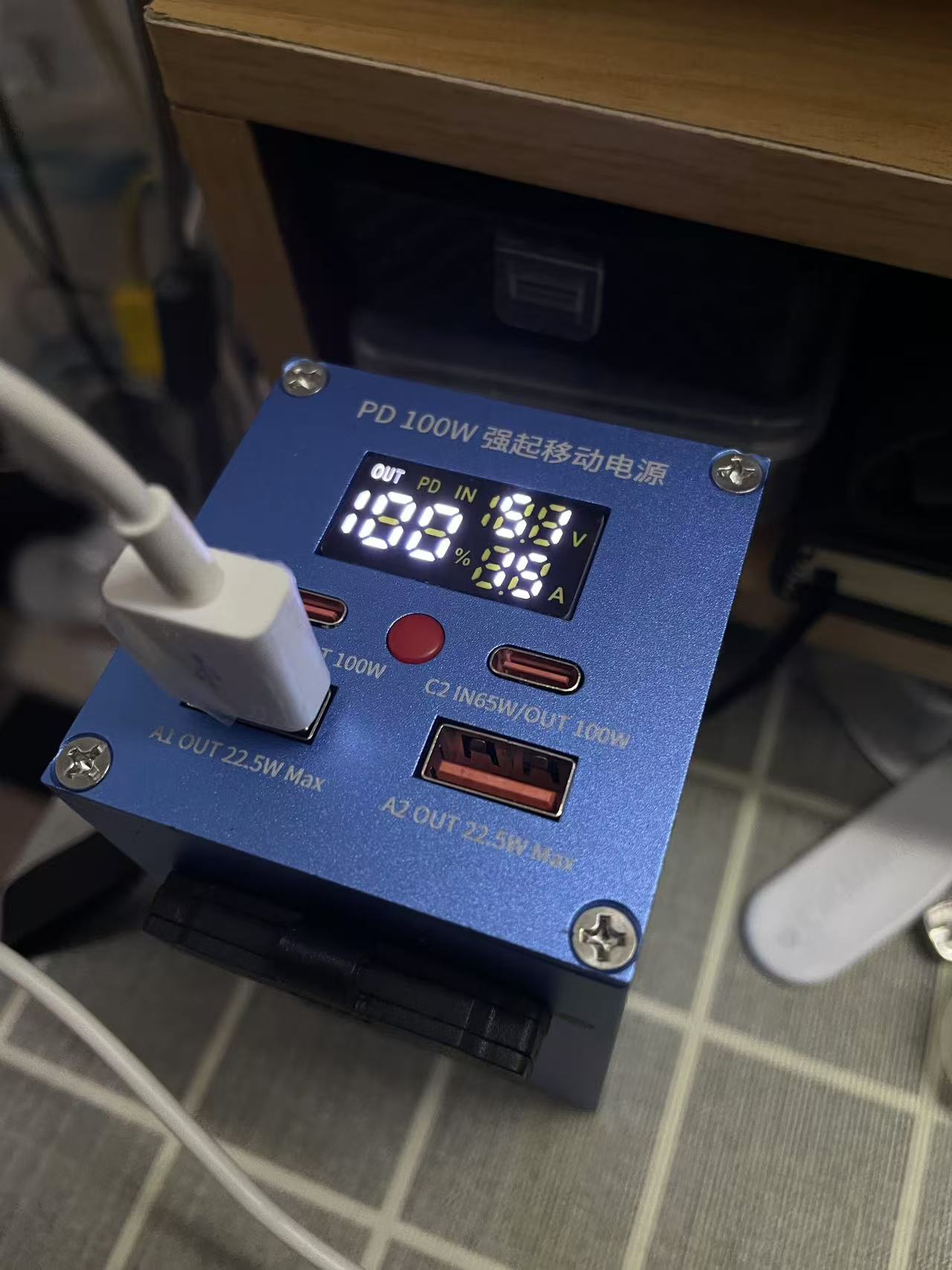

最后上按钮帽，盖盖板，就是硬塞了。
