SK120S可调电源内置电源版

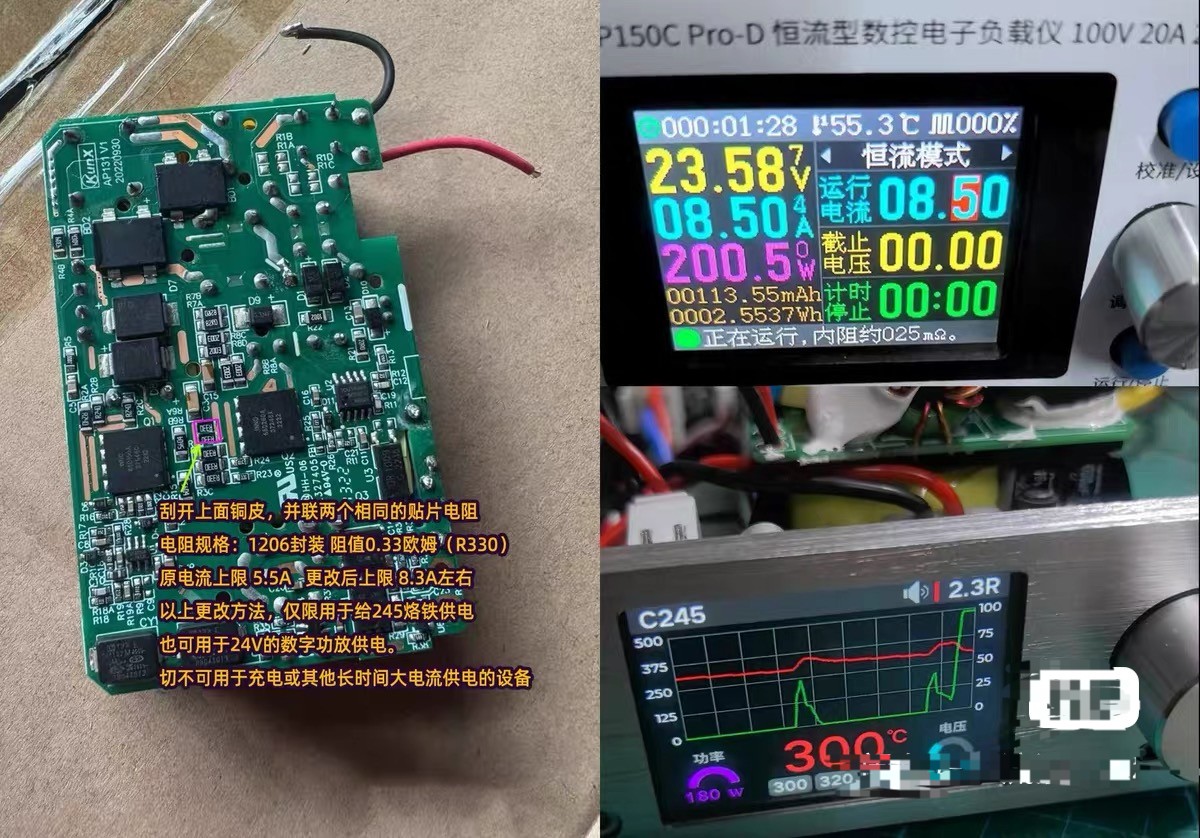

SK120S表头，前置香蕉头输出，220V输入，内置坤兴24V5A电源板。使用导热硅胶固定。电源板加焊两个330mR电阻峰值8.4A，正常工作热量传导至外壳发热很低。增加风扇和SK120S自带电源并联，实现同步温控调速。
可调电源
SK120
  • 图纸编号:
    XM001382
  • 分类:
    铝合金外壳
  • 外壳尺寸:
    108.0*104.0*72.6
  • 公模编号:
    K97
  • 发布人:
    543210pP368s
  • 发布时间:
    2025-11-01 13:50
  • 开源协议:
    CC BY-NC-SA协议
  • 下单次数:
    23次
0
侵权投诉 免责声明
简介
SK120S表头，前置香蕉头输出，220V输入，内置坤兴24V5A电源板。使用导热硅胶固定。电源板加焊两个330mR电阻峰值8.4A，正常工作热量传导至外壳发热很低。增加风扇和SK120S自带电源并联，实现同步温控调速。
应用场景
105长度外壳内置电源版本
项目描述

前置一个3.5MM穿墙插座用于连接充电检测电池温度的NTC电阻。

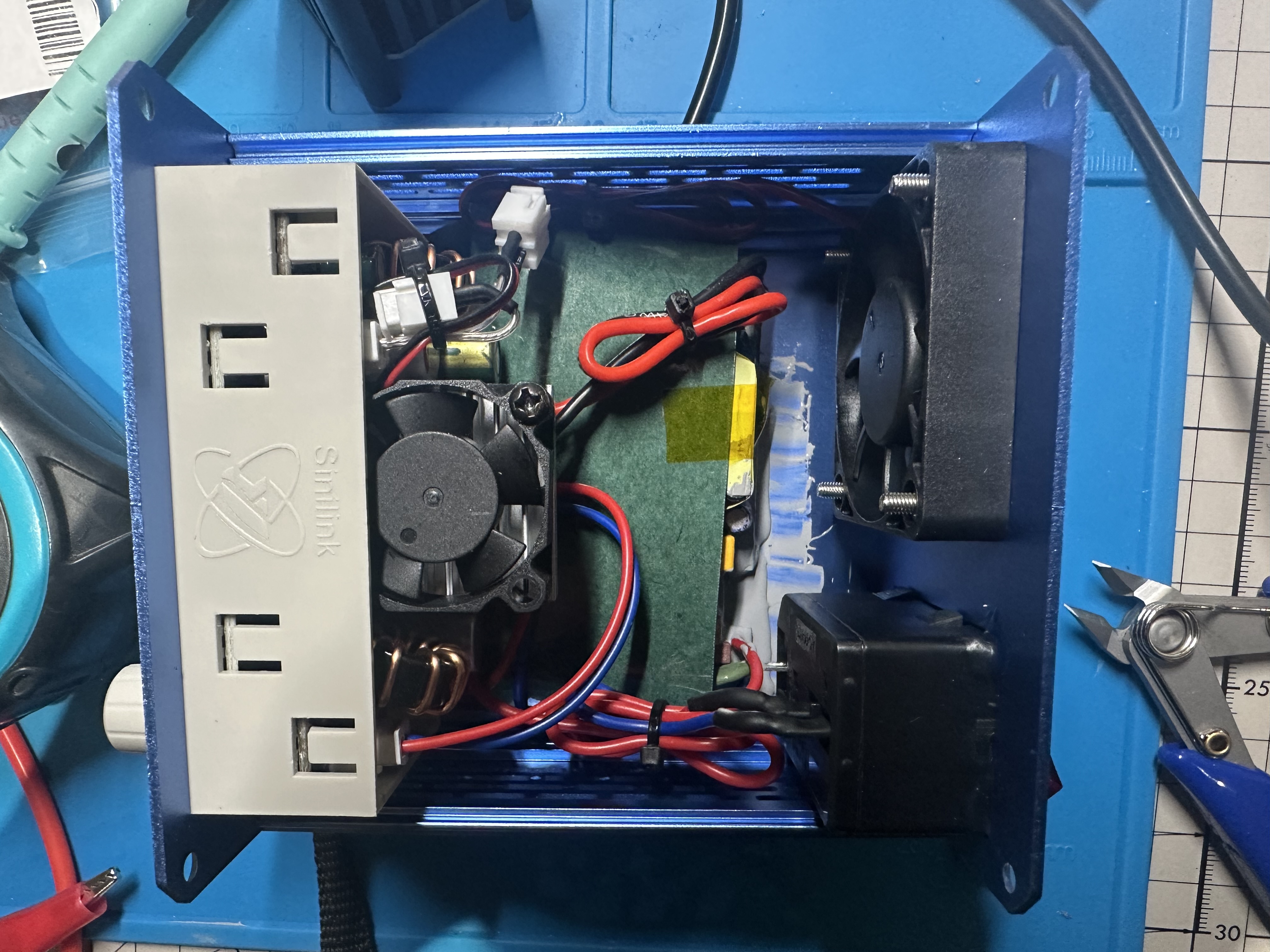

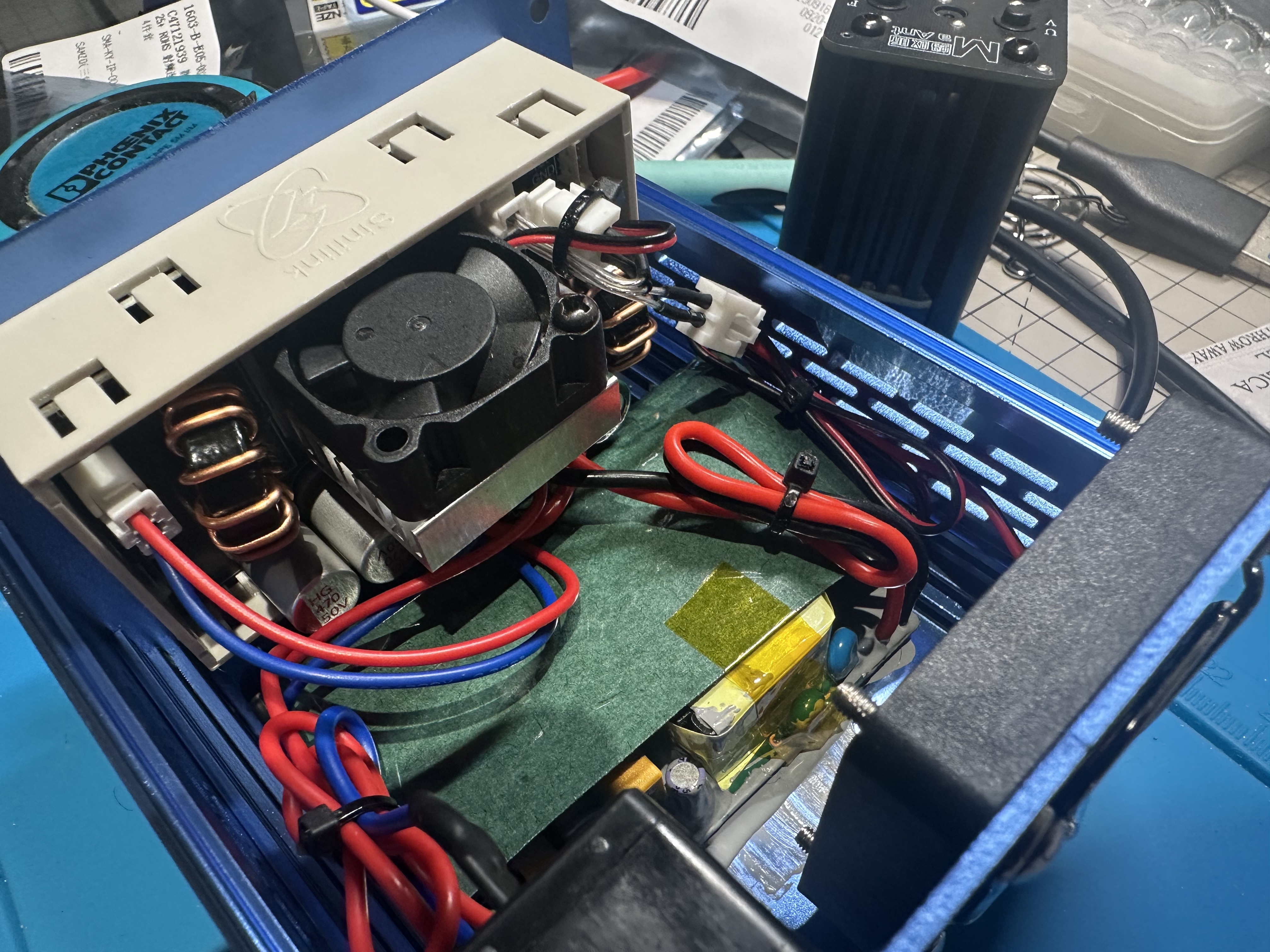

电源板背部使用4mm尼龙隔离柱垫高，我是用UV胶固定的。电源板GAN管整流桥等用导热凝胶填充空隙，保证热量可以传导至外壳，三合一插座的接地线需要连接至壳体。


主要材料：

香蕉插座X2

3.5mm间距穿墙免焊端子X1

12MM带灯自锁按钮

5010 12V风扇X1

风扇钢网X1

三合一品字插座X1
