一体式多用途小夹具（优化版）
低成本小夹具，配合嘉立创免费cnc，实现低成本实用小夹具
优化内容：丝杆螺丝规格改为M5*60（M5*70也可以，需要锯掉螺丝六角头，达到美观的目的），如图二图片，不用把螺丝六角头锯下。
小夹具
- 图纸编号:XM001507
- 分类:CNC图纸
- 文件格式:stp
- 发布人:
西格玛男人 - 发布时间:2025-11-26 13:43
- 开源协议:CC CC0协议
- 下单次数:228次
侵权投诉
免责声明
简介
低成本小夹具，配合嘉立创免费cnc，实现低成本实用小夹具
优化内容：丝杆螺丝规格改为M5*60（M5*70也可以，需要锯掉螺丝六角头，达到美观的目的），如图二图片，不用把螺丝六角头锯下。
应用场景
焊接 上色 夹持 观察 摆件底座
项目描述
请参考以下材料清单制作，部分结构可按照自己的想法进行改进优化
注意：首页图片中手柄为3D打印，没有条件的请购买铝合金手轮，我自己用下来还是觉得购买的铝合金手轮好用些。
低成本小夹具，配合嘉立创免费cnc，实现低成本实用小夹具
优化内容：丝杆螺丝规格改为M5*60（M5*70也可以，需要锯掉螺丝六角头，达到美观的目的），如图二图片，不用把螺丝六角头锯下
低成本小夹具，配合嘉立创免费cnc，实现低成本实用小夹具
优化内容：丝杆螺丝规格改为M5*60（M5*70也可以，需要锯掉螺丝六角头，达到美观的目的），如图二图片，不用把螺丝六角头锯下
低成本小夹具，配合嘉立创免费cnc，实现低成本实用小夹具
优化内容：丝杆螺丝规格改为M5*60（M5*70也可以，需要锯掉螺丝六角头，达到美观的目的），如图二图片，不用把螺丝六角头锯下
低成本小夹具，配合嘉立创免费cnc，实现低成本实用小夹具
优化内容：丝杆螺丝规格改为M5*60（M5*70也可以，需要锯掉螺丝六角头，达到美观的目的），如图二图片，不用把螺丝六角头锯下
低成本小夹具，配合嘉立创免费cnc，实现低成本实用小夹具
优化内容：丝杆螺丝规格改为M5*60（M5*70也可以，需要锯掉螺丝六角头，达到美观的目的），如图二图片，不用把螺丝六角头锯下

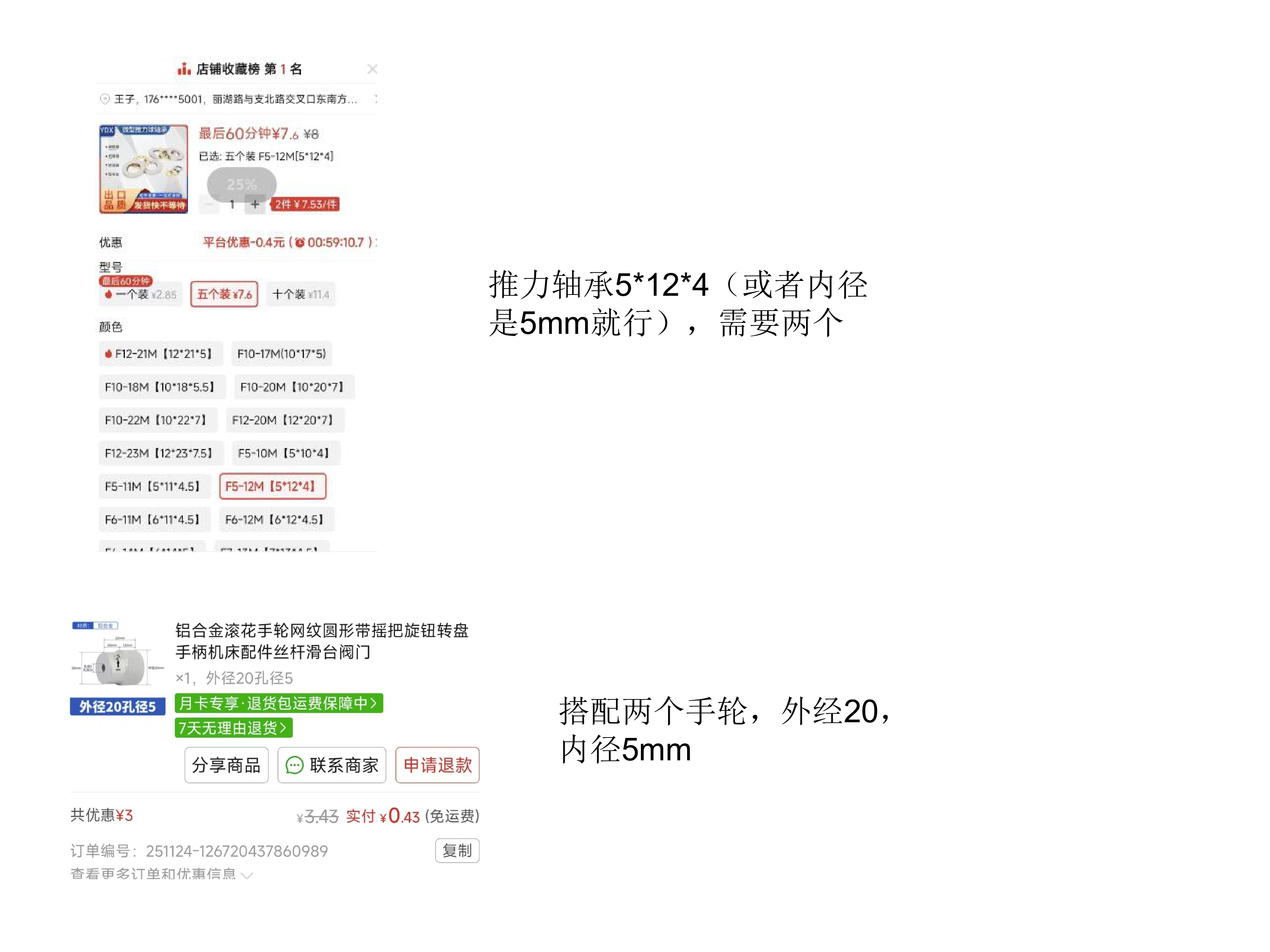

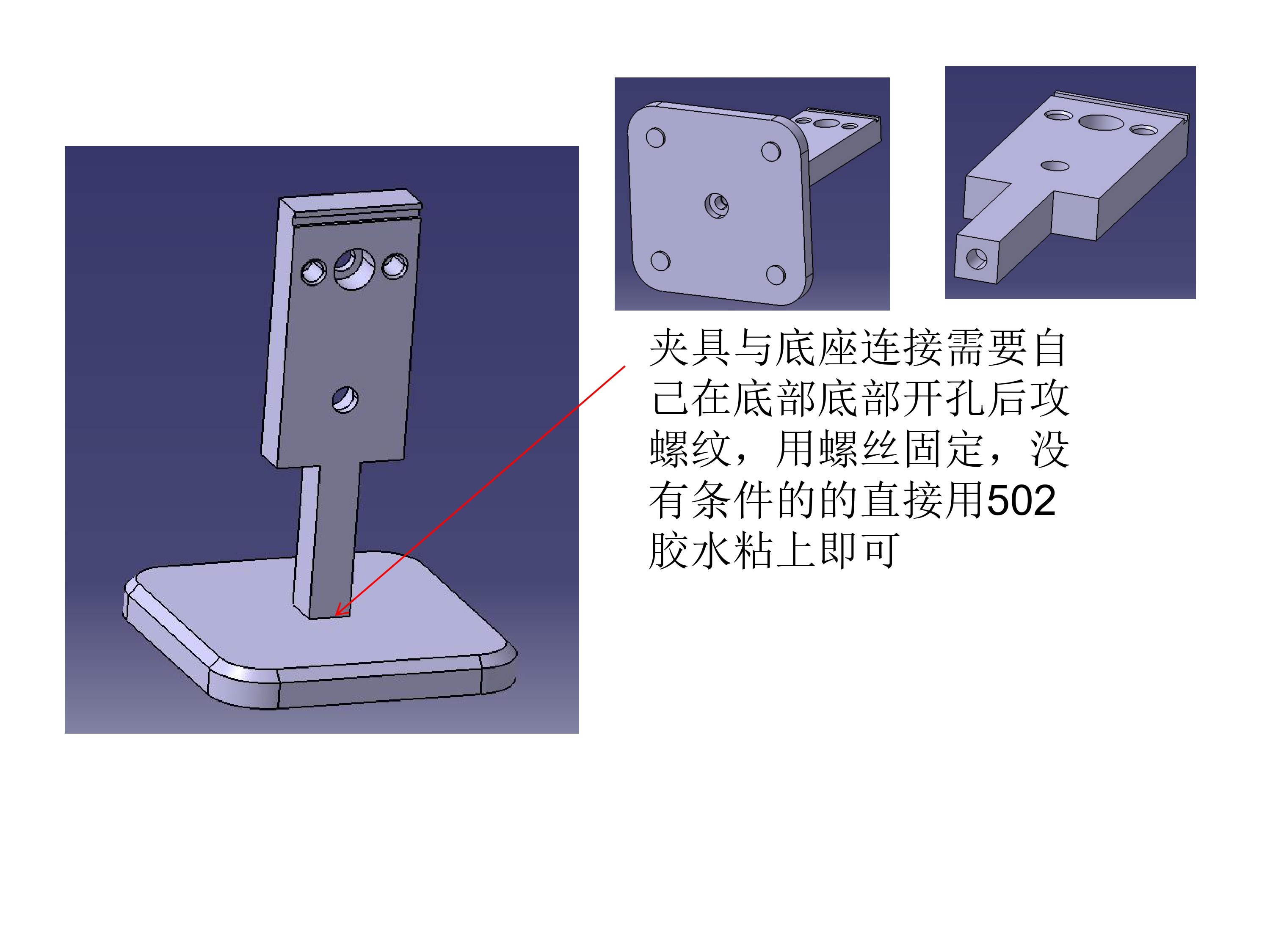

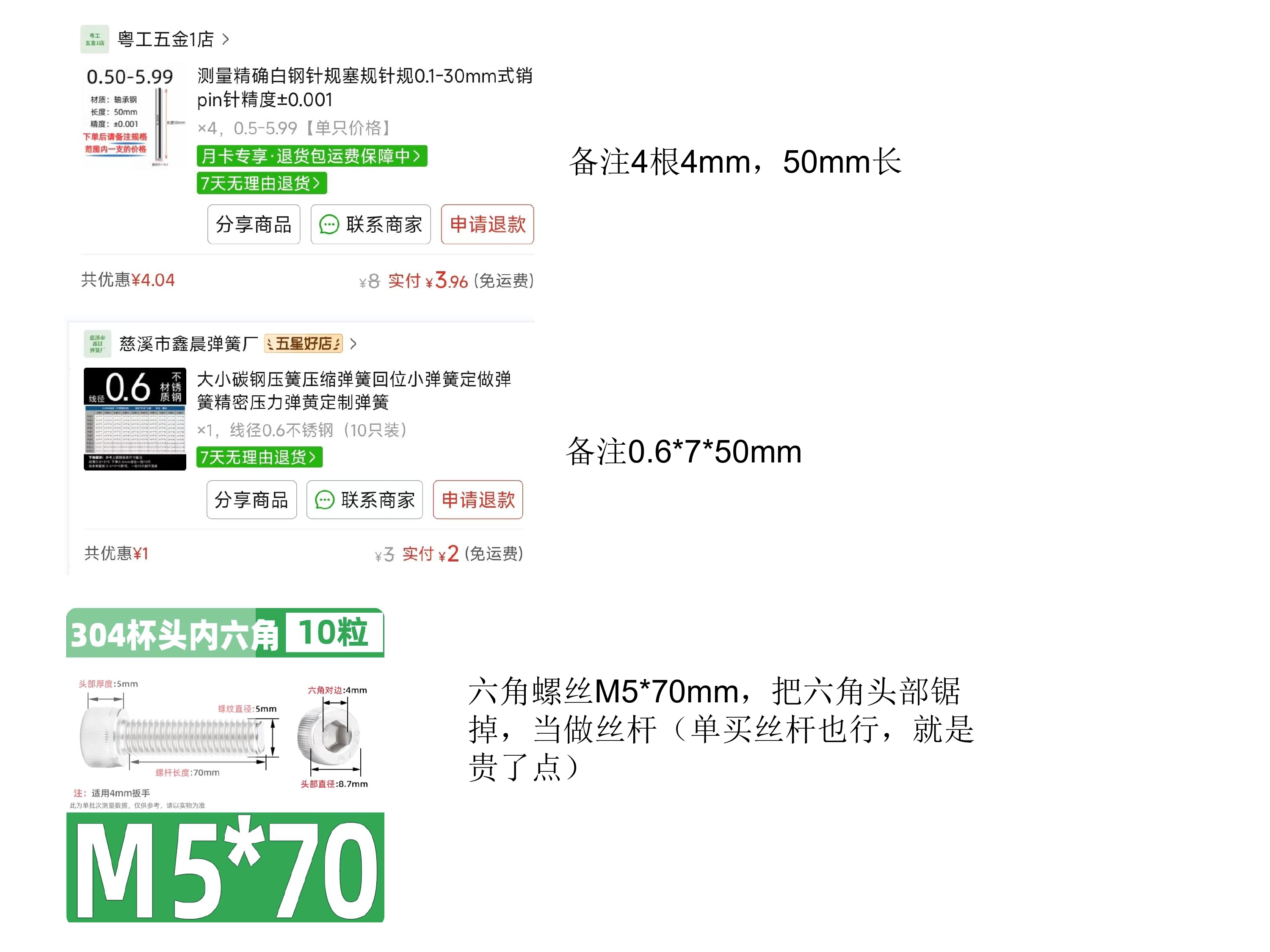

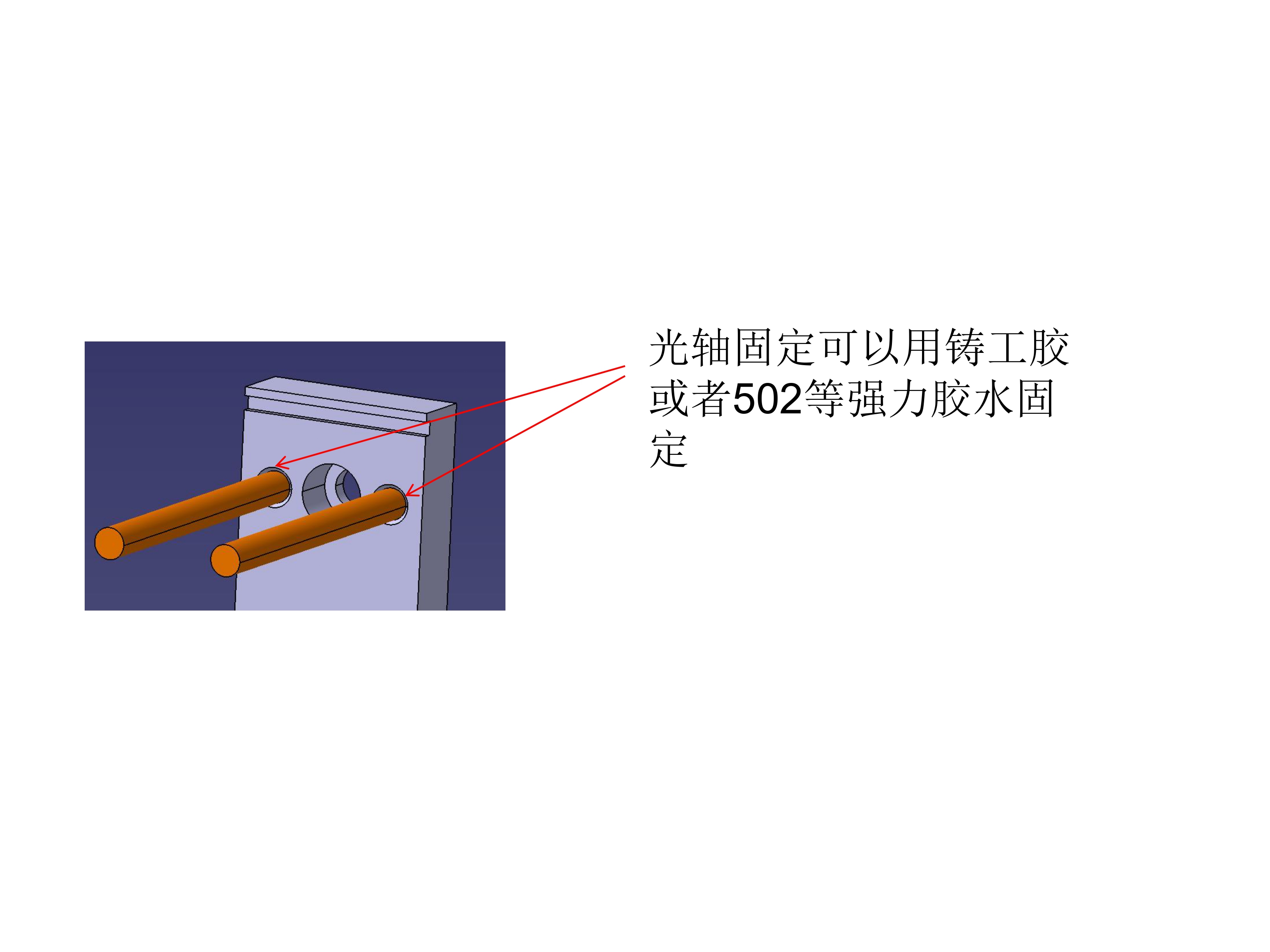

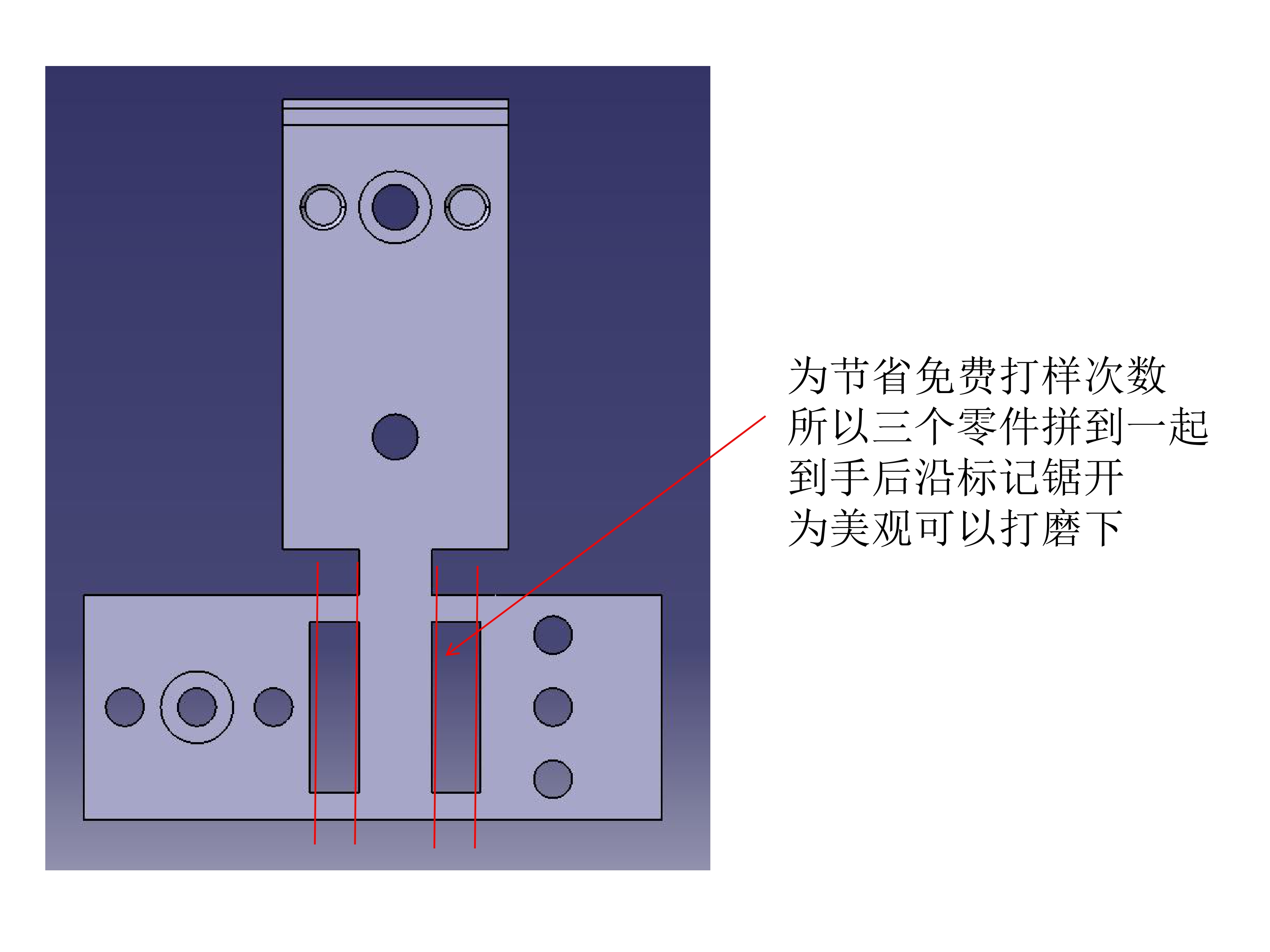

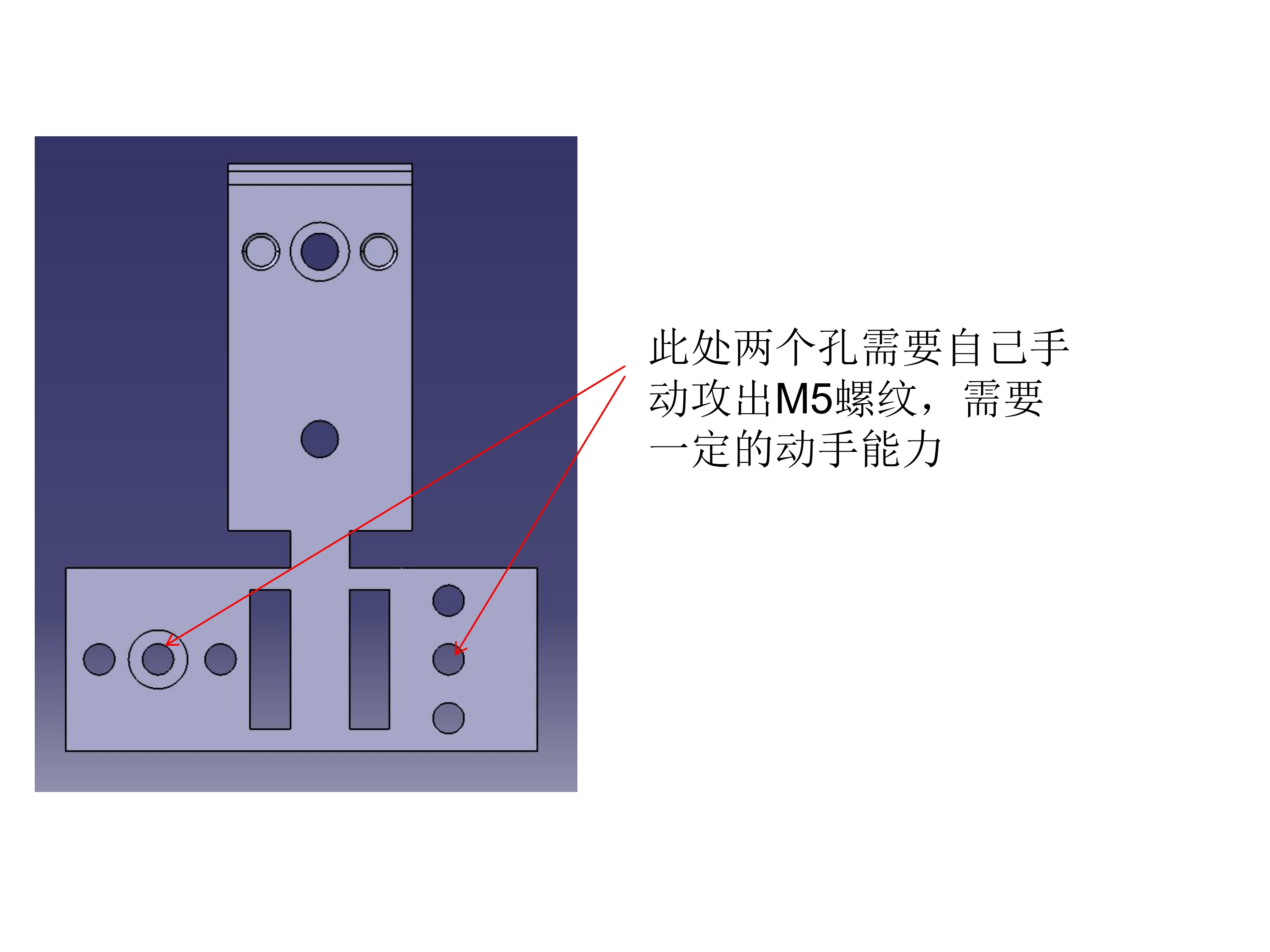

以下为小夹具制作方法及材料清单
以下为小夹具制作方法及材料清单
以下为小夹具制作方法及材料清单以下为小夹具制作方法及材料清单
以下为小夹具制作方法及材料清单以下为小夹具制作方法及材料清单以下为小夹具制作方法及材料清单
以下为小夹具制作方法及材料清单以下为小夹具制作方法及材料清单
以下为小夹具制作方法及材料清单以下为小夹具制作方法及材料清单
