2026/01/23更新内容

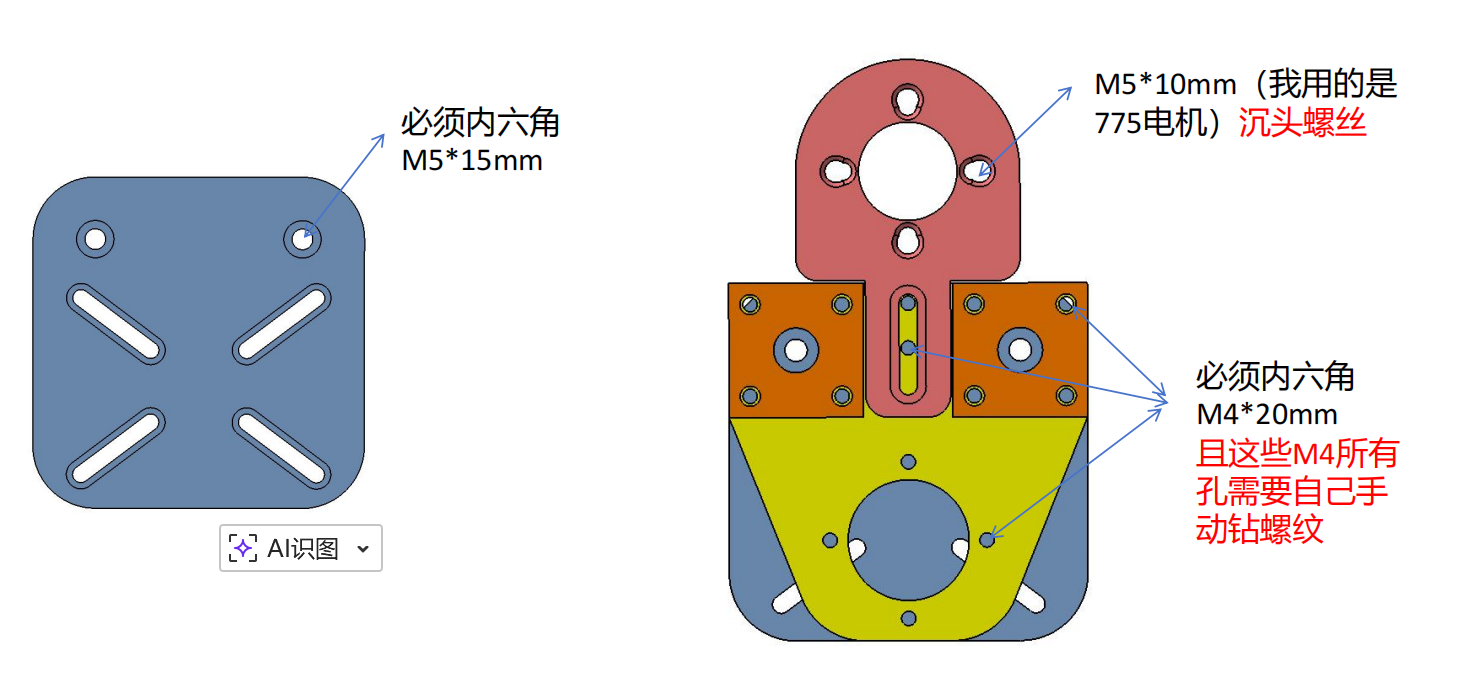

1.规范螺丝规格，电机固定用M4*10沉头螺丝或送的。直线轴承与带座轴承使用M4*12mm普通内六角螺丝，底板与光轴使用M5*15mm普通内六角螺丝

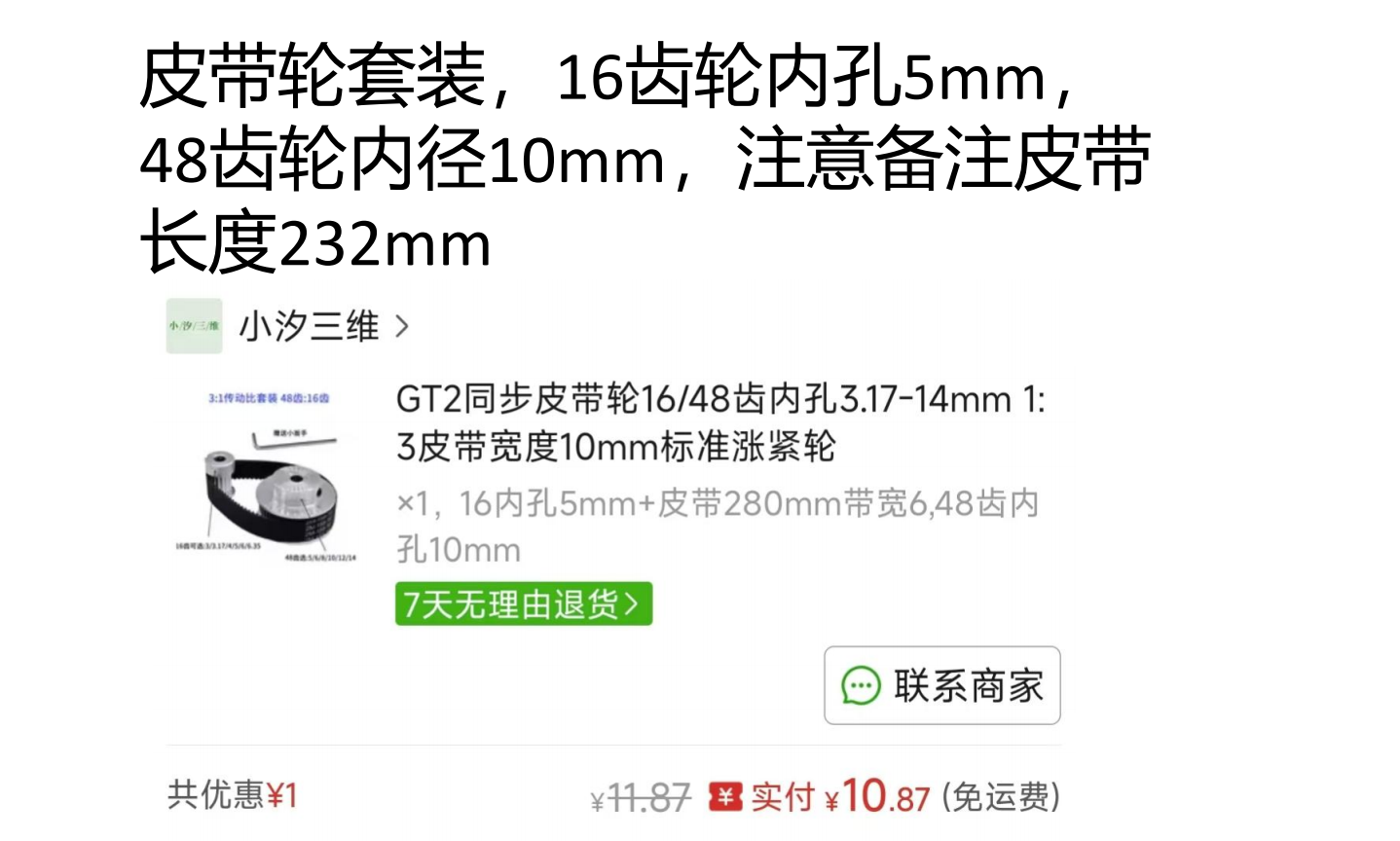

2.项目描述每行小字都得看，例如皮带长度备注23mm，带座轴承和直线轴承长度可选等等

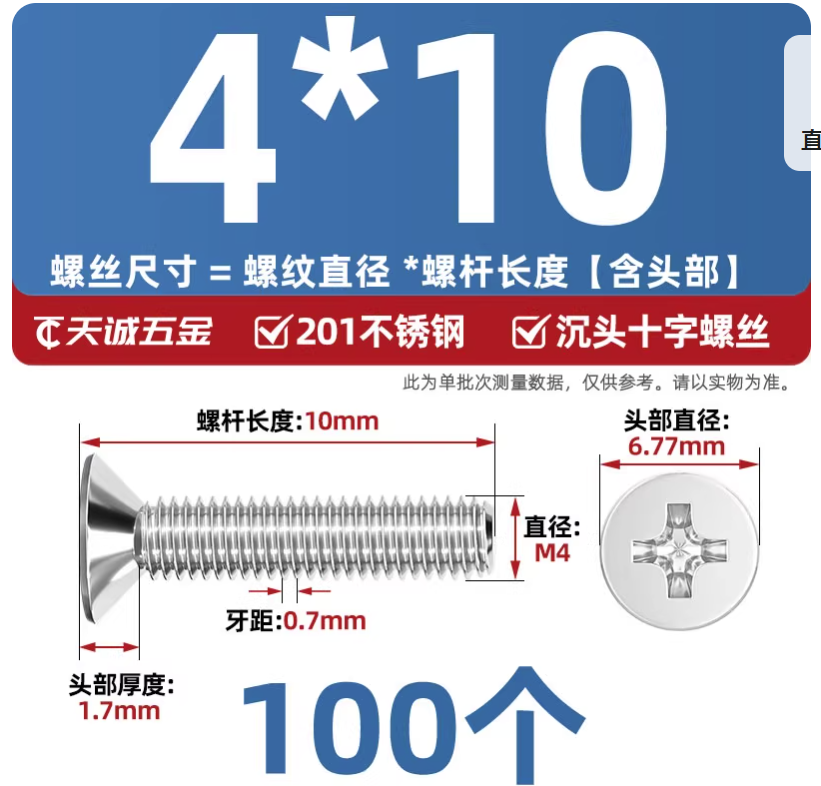

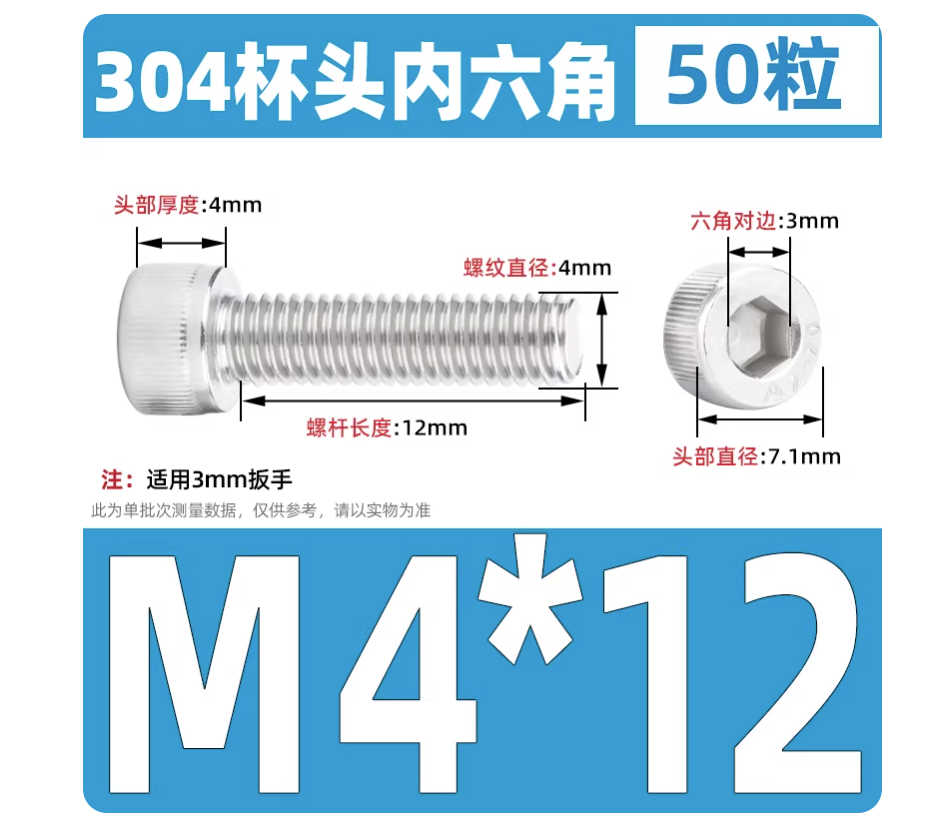

3，以下分别为普通杯头内六角螺丝和沉头螺丝图片

2026/01/22更新内容

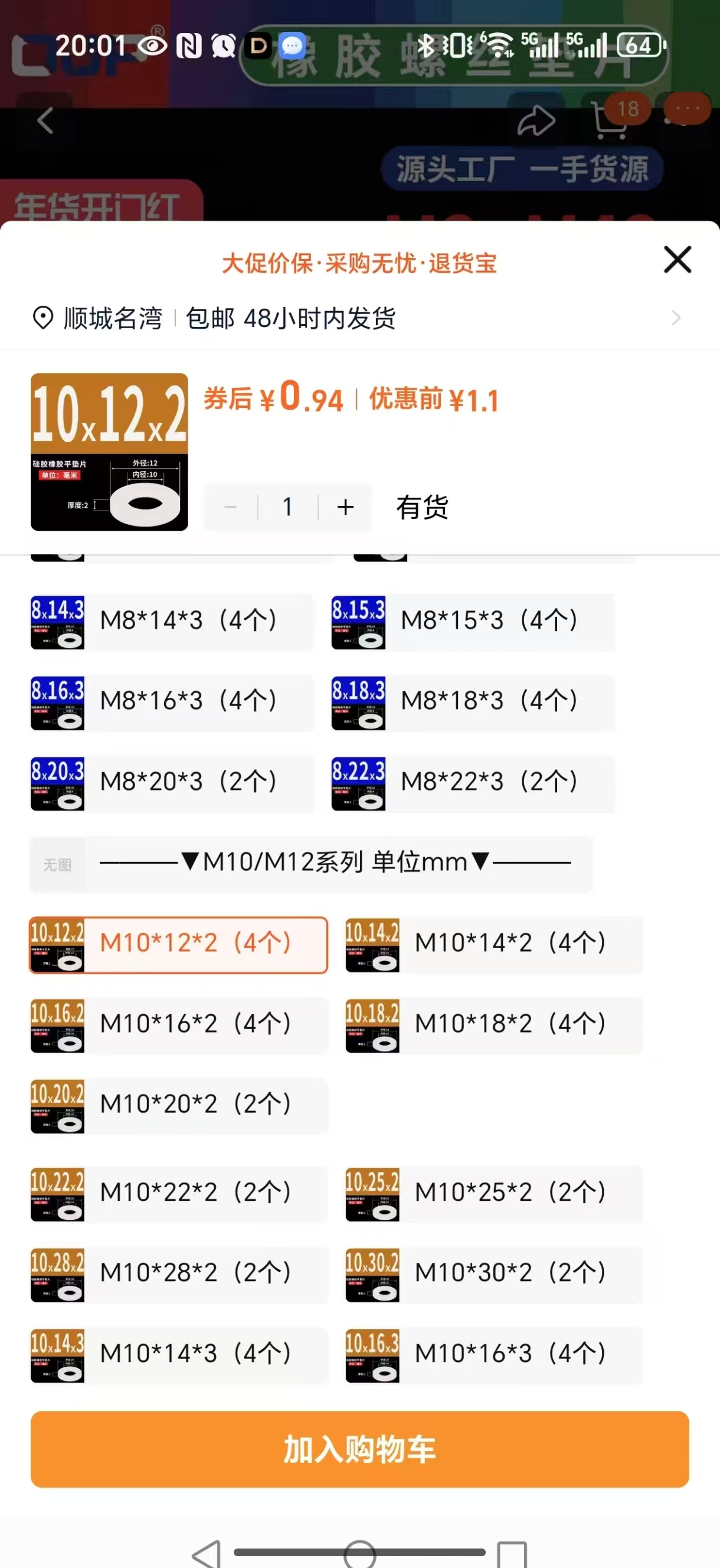

1.同步轮与轴承支架有摩擦，之前需要3D打印的轴套，现淘宝有了替代品（硅胶橡胶平垫片），替代轴套长度为2mm，放的越多同步轮垫的越高，根据实际情况选择轴套数量来控制同步轮高度。图片及链接见项目描述。直接淘宝图片识别就行。

2026/01/03更新内容

1.原手柄固定，侧面需自行开孔并攻螺纹，现改为手动开孔即可，如上图3D结构用螺栓螺母固定

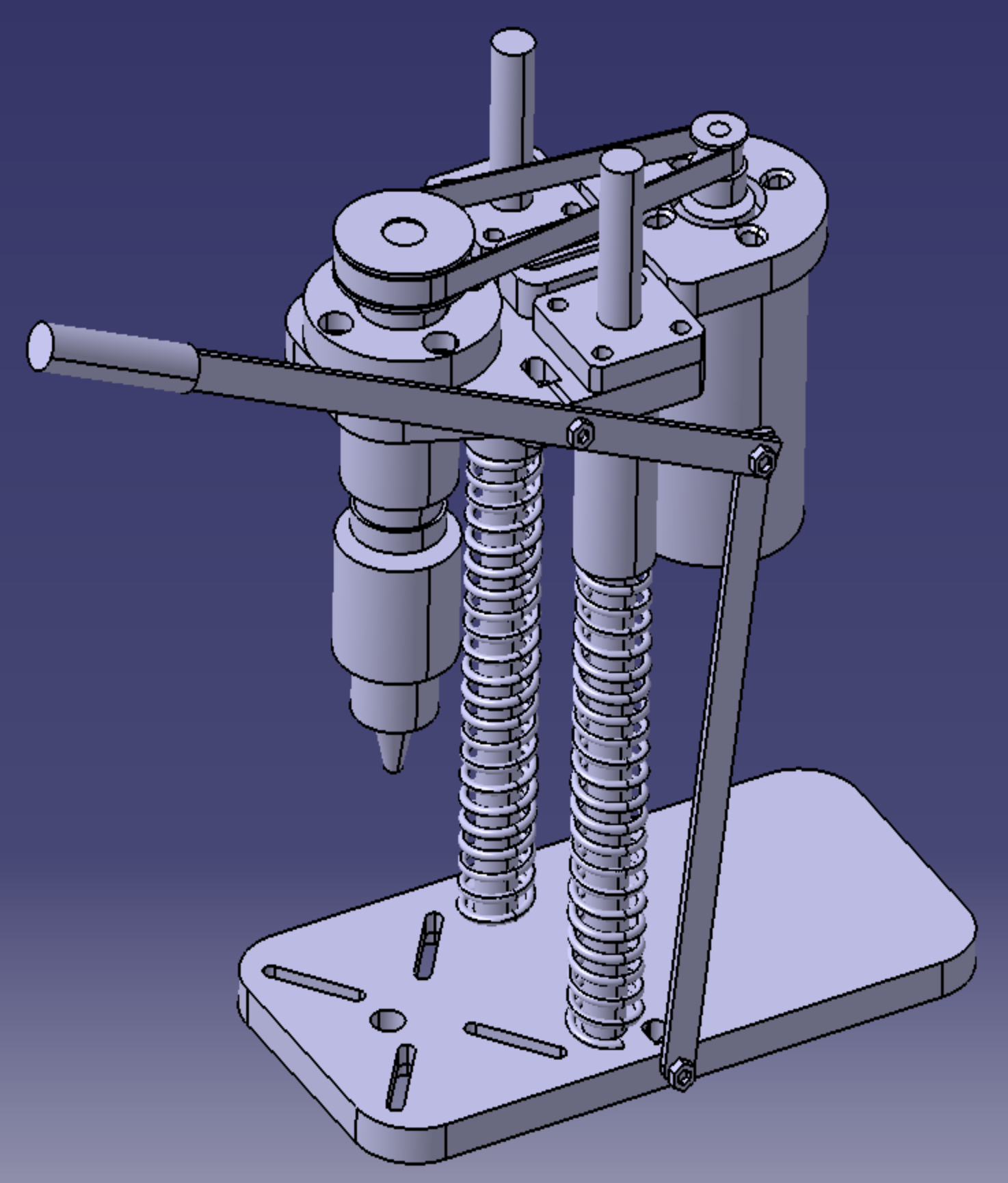

2，优化底板上板结构

3.增加加长底板模型，更稳定，但需收费

4.B10夹头杆长由90mm优化到50mm，

5.弹簧优化到线径1mm，外经13mm，长度300mm

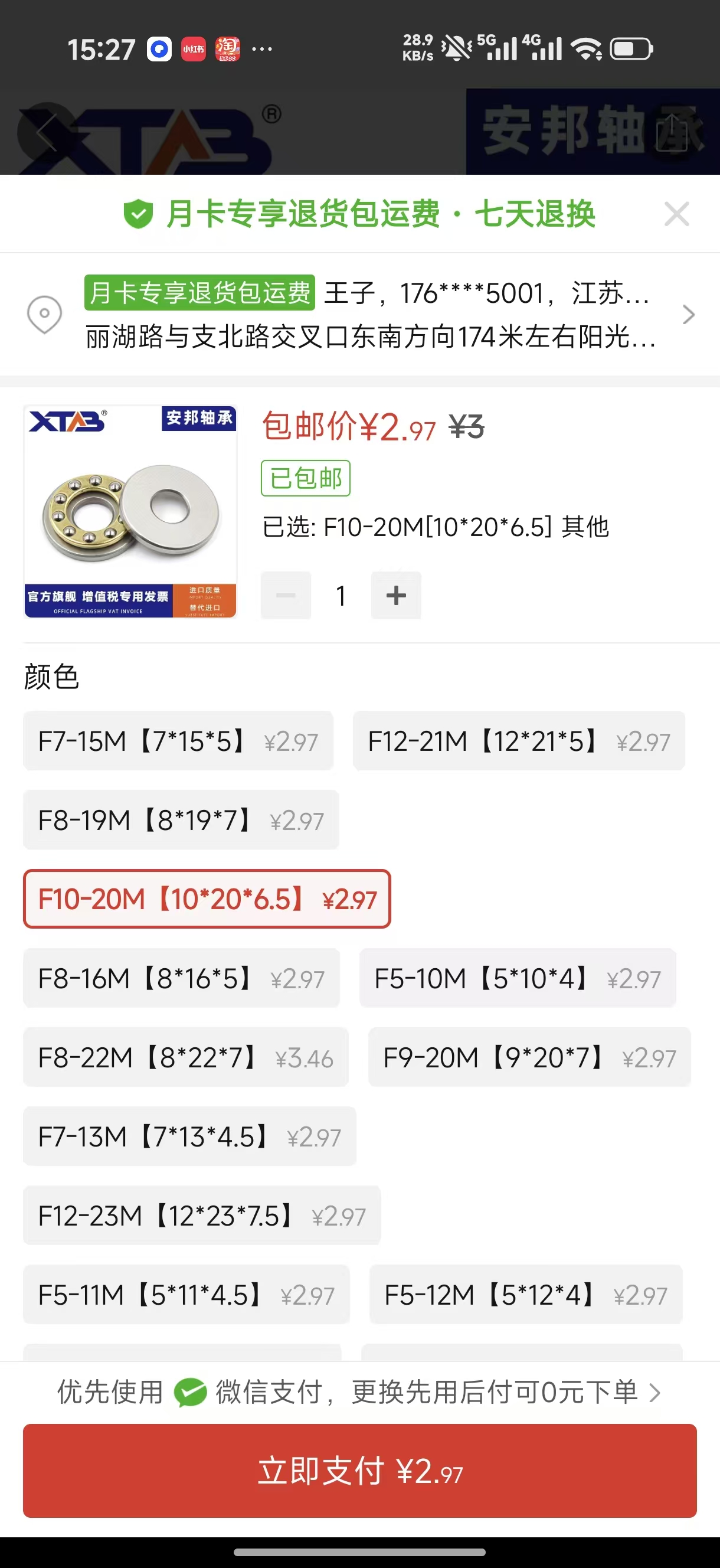

6.取消压力轴承，同步轮与轴承接触部分采用内径10mm、外经13mm，长4mm的轴套（3D打印）

注意事项及补充：

1.所有铝合金板材都是免费打样，遇到通孔弹窗请选择光孔，没有攻丝工具可选择螺纹，一块钱一个孔，一共多14元。

2.总成本100元以内，都是标准件，各平台对比价格，推荐PDD

3.需要手动攻螺纹，两个直线轴承固定、电机板固定、带座轴承固定这几个都需要自己攻M4的螺纹

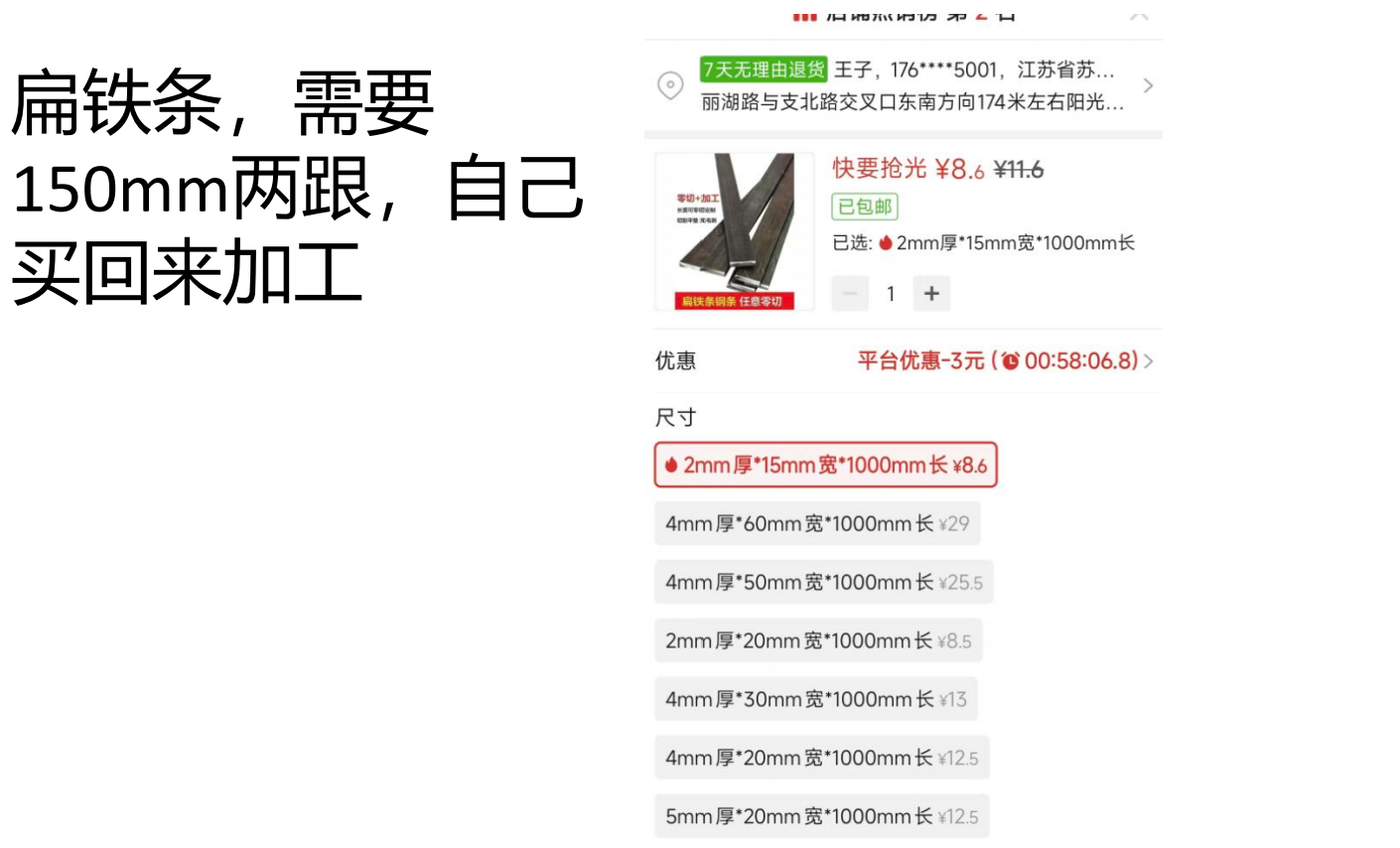

4.镀锌扁铁为低配版下压手柄，有条件的可以用其它材料。

6.两根光轴长度200mm

7.两根光轴固定用M5螺丝需选用普通内六角，最好不要使用扁头或沉头的，强度没普通的好，普通款内六角安装后稍突出表面，所以底部需搭配5mm厚硅胶垫使用，四个角贴上就行

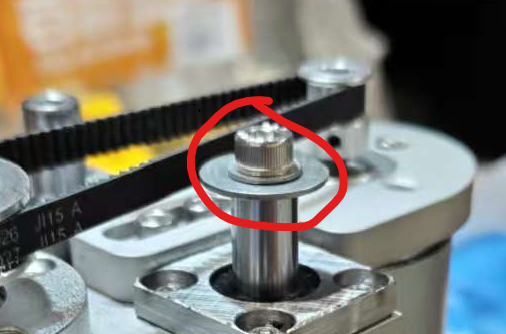

8.上板为了防止被弹簧顶出去，可用M5螺丝和垫片阻挡，如下图红圈

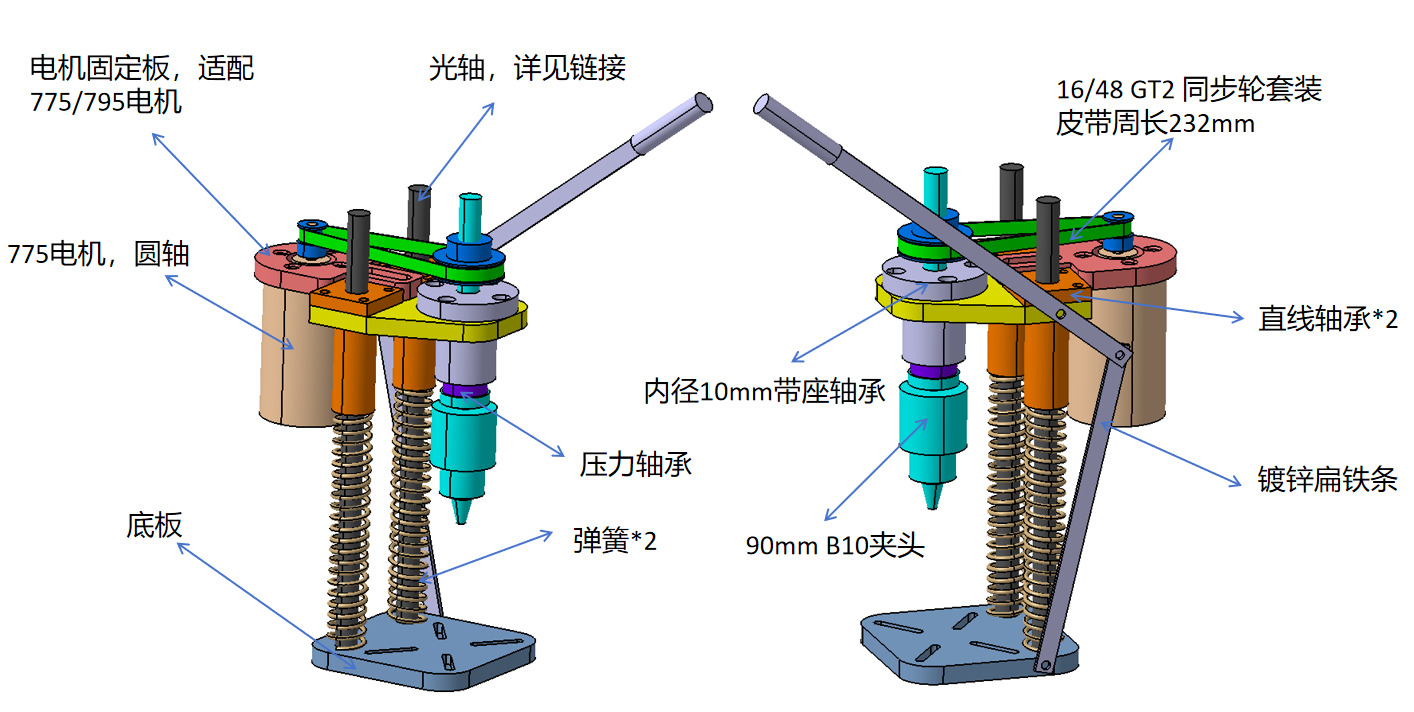

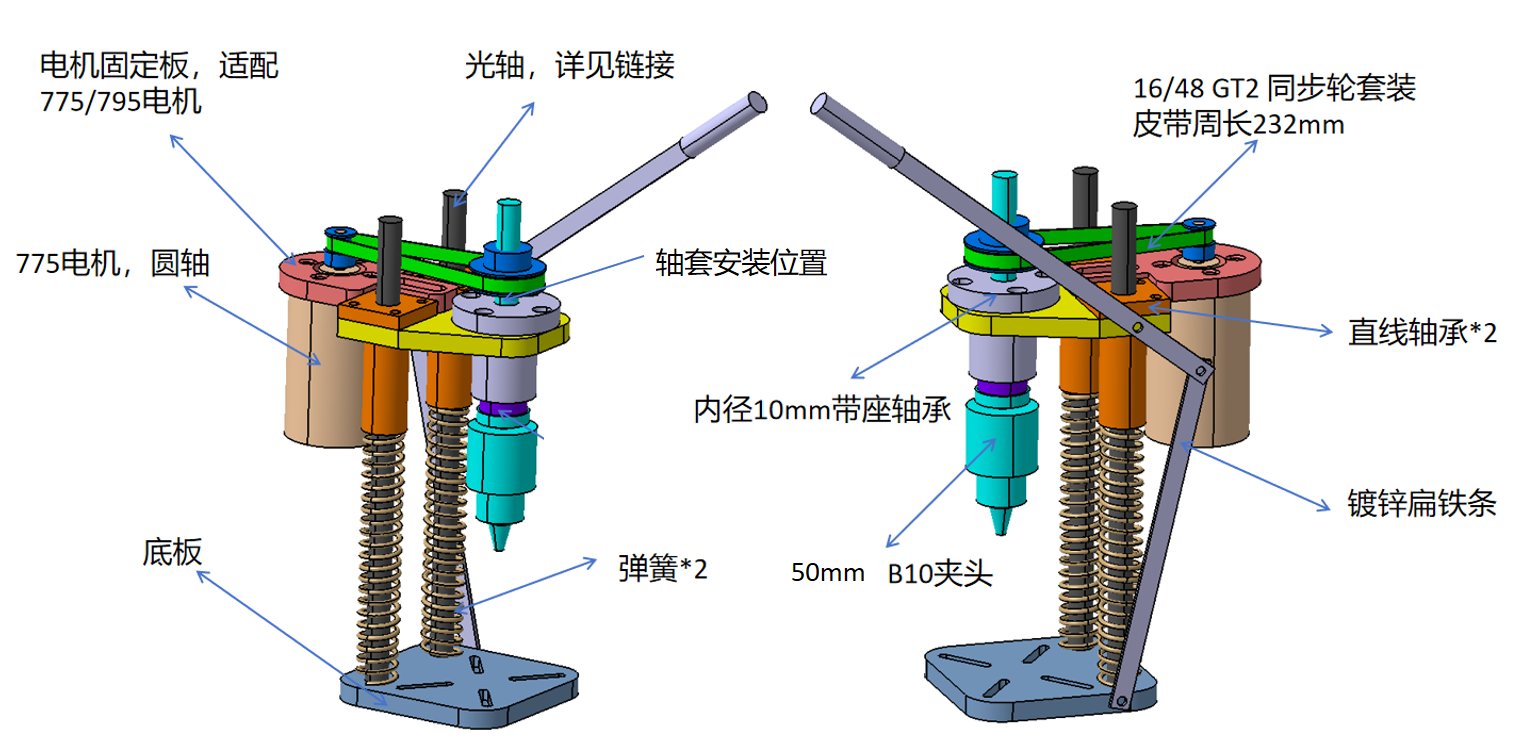

小台钻，所有铝合金部分全部免费打样，适用于小型加工场景

PDD复刻成本100RMB左右

小台钻，所有铝合金部分全部免费打样，适用于小型加工场景

PDD复刻成本100RMB左右

小台钻，所有铝合金部分全部免费打样，适用于小型加工场景

PDD复刻成本100RMB左右

小台钻，所有铝合金部分全部免费打样，适用于小型加工场景

PDD复刻成本100RMB左右

小台钻，所有铝合金部分全部免费打样，适用于小型加工场景小台钻，所有铝合金部分全部免费打样，适用于小型加工场景

小台钻，所有铝合金部分全部免费打样，适用于小型加工场景

小台钻，所有铝合金部分全部免费打样，适用于小型加工场景

螺丝使用规范

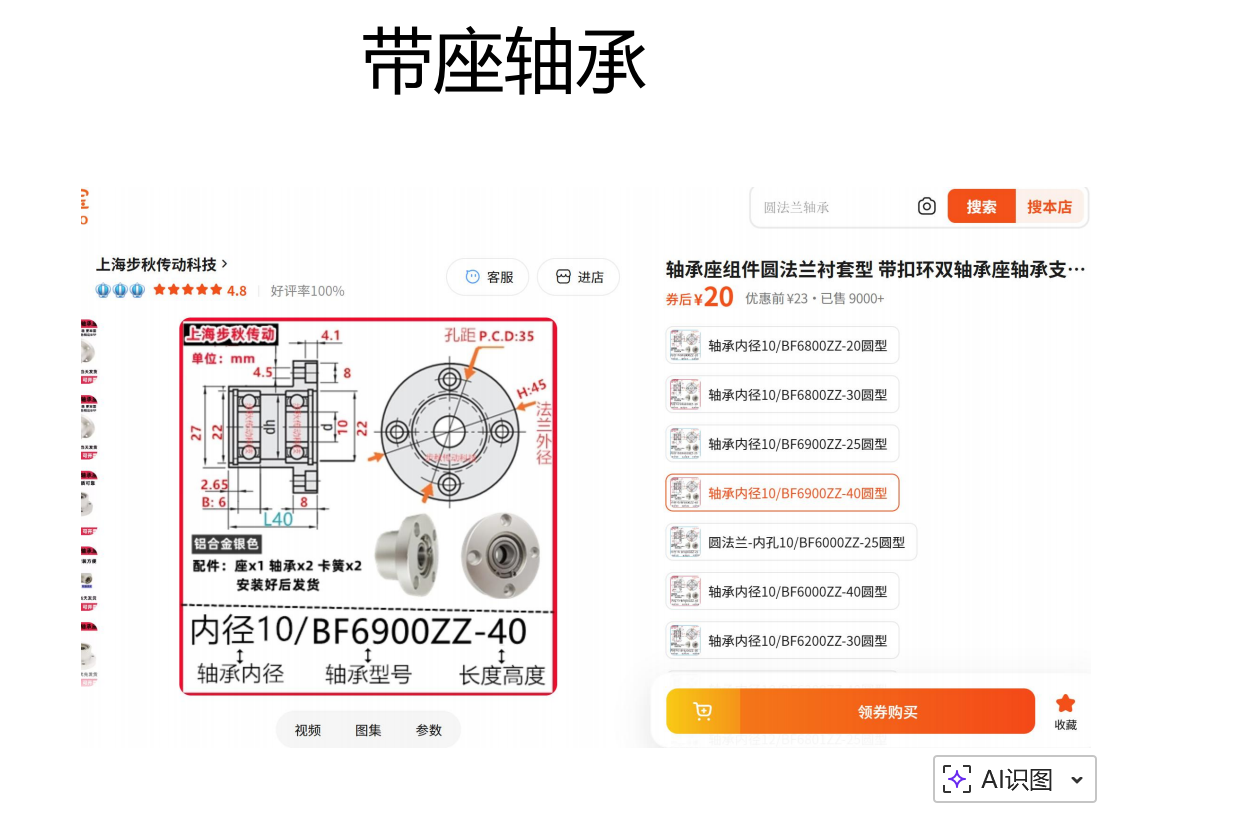

带座轴承如果不想买长款的，可以买普通款，只要轴承内径为10mm，然后固定空位尺寸一样就行，但是不能太短，会影响钻头同心度

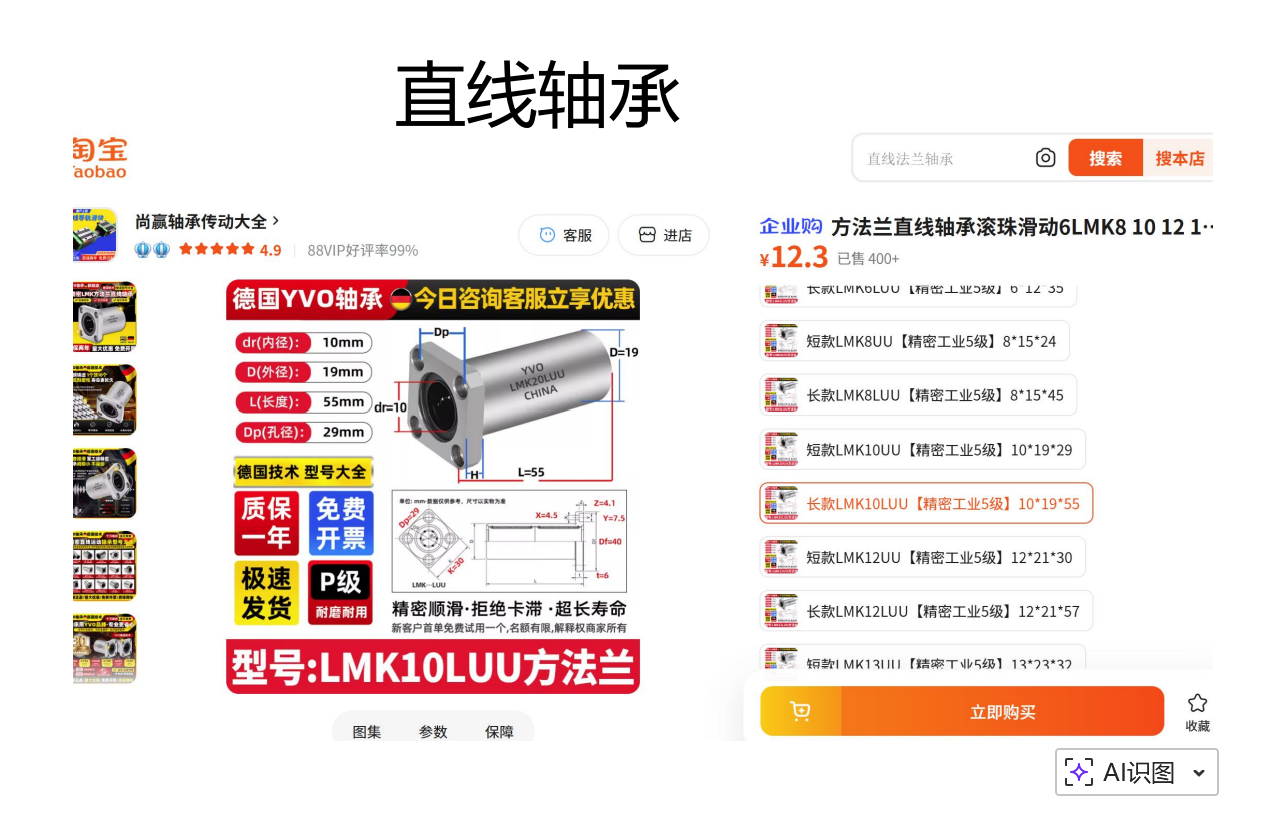

直线轴承同带座轴承一样如果不想买长款的，可以买普通款，只要轴承内径为10mm，然后固定空位尺寸一样就行，但是不能太短，会影响整体稳定性

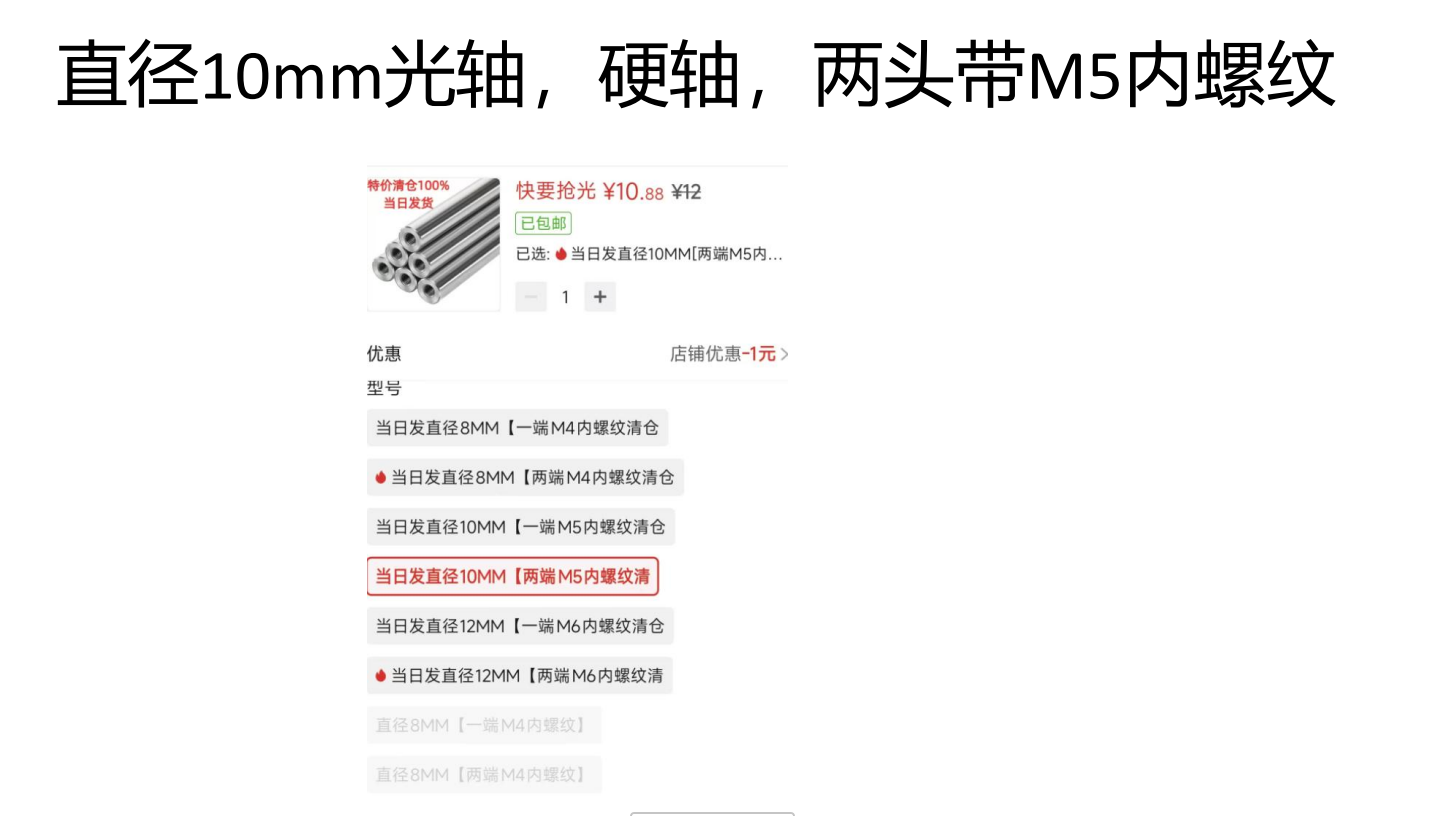

光轴长度200mm，两根

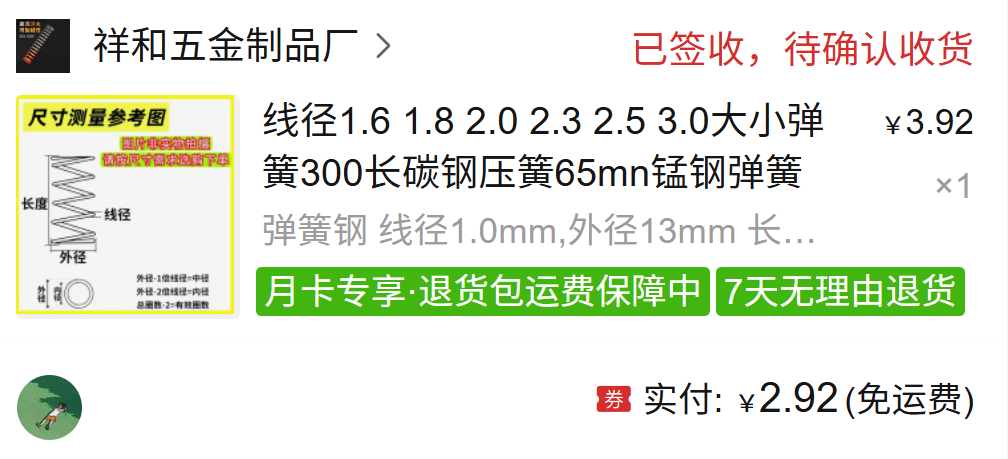

弹簧线径1mm，外经13mm，长度300mm，到家后中间剪开，当两根用

夹头选用直径10mm，杆长50mm的B10夹头
