桌面小台钳
我发现机电工坊里面开源的台钳都是电动的，个人觉得没有必要，复刻成本也高，就根据前辈的设计重做了一个手动的。感谢嘉立创CNC免费打样活动！
台钳
工具
DIY
- 图纸编号:XM001579
- 分类:CNC图纸
- 文件格式:step
- 发布人:
210987mM025N - 发布时间:2025-12-15 11:30
- 开源协议:CC BY-NC-SA协议
- 下单次数:1495次
侵权投诉
免责声明
简介
我发现机电工坊里面开源的台钳都是电动的，个人觉得没有必要，复刻成本也高，就根据前辈的设计重做了一个手动的。感谢嘉立创CNC免费打样活动！
应用场景
焊接 装配 紧固
项目描述

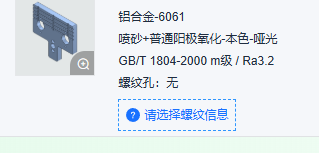

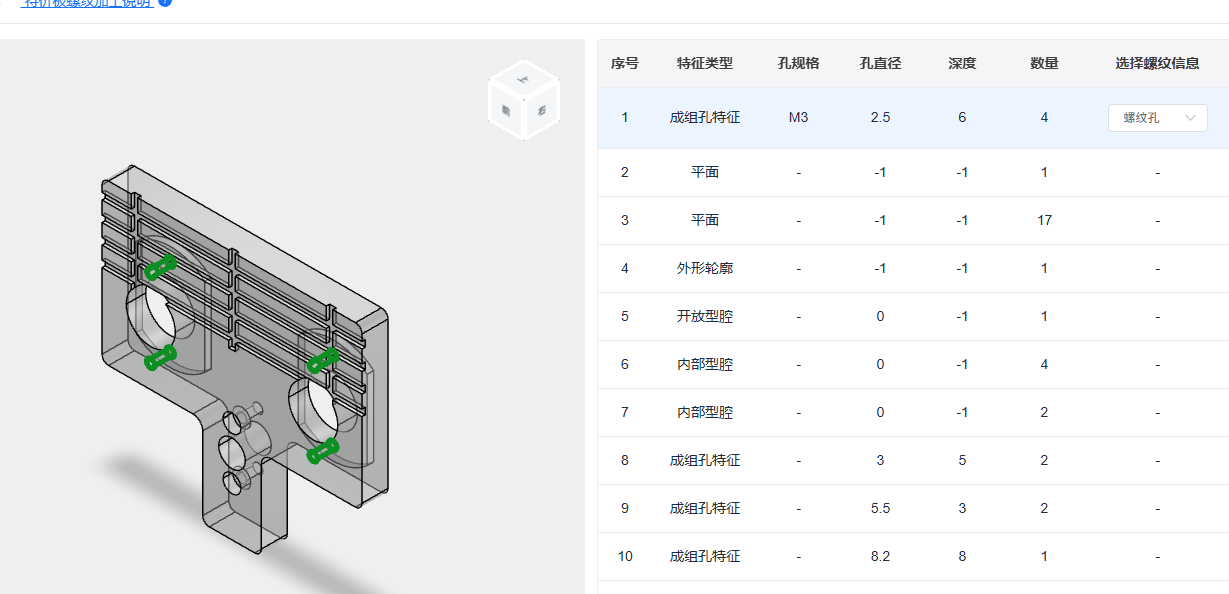

夹板AB嘉立创免费打样 注意按提示选择加工螺纹（自动识别加工位置）
以下三个配件我是在嘉立创下单的，大家自己随意：
压纹手轮 转动手柄型 8mm孔 JLC型号: DUAA-H7-S-D40-d8
经济型导向轴光轴 8mmX160mm X2 JLC型号: E-BACA-C2G1-D8-L160
铝合金型材 欧标30系列 J3030B 150mm X2 两端加工螺纹 JLC型号: TXCK-H6-J3030B-L150-DA
下面配件我是在淘宝下单的，大家自己随意：
304不锈钢CM超薄头大平头极低扁平C头内六角或者十字螺丝 M8X25mm
T8丝杆消隙螺母 导程8/螺距2
https://item.taobao.com/item.htm?id=673796690026&mi_id=0000xZHF98UFZwAXB9TNttYj16tPyKmpmXCwSnbHTdMVK7s&spm=tbpc.boughtlist.suborder_itemtitle.1.3c092e8dZ8seH3切边法兰嵌入式直线轴承 2孔 LMHP8UU X2
https://item.taobao.com/item.htm?id=680966339818&mi_id=0000KXMSTMPl1Jg78fo92exIMQTQsqz7NYp1DDW50mbnIuU&spm=tbpc.boughtlist.suborder_itemtitle.1.3c092e8dZ8seH3 https://item.taobao.com/item.htm?id=607244097626&mi_id=0000GAdxExkmV_1tthAFhf1aTsBeu8zM4-MNkHSjbWKbQ-Q&sku_properties=122276018%3A20213&spm=tbpc.boughtlist.suborder_itemtitle.1.3c092e8dZ8seH3T8丝杆X200mm 导程8/螺距2
https://item.taobao.com/item.htm?id=625860452200&mi_id=0000GwfjIZCDEb7z4JmFJRlYdid2vSs-2eOK4HeVeXvdNj0&spm=tbpc.boughtlist.suborder_itemtitle.1.3c092e8dZ8seH3
2026.1.6更新，
发现夹持时会松动，加了两根弹簧，200mm就够了，但是买不到，我买的线径1mm，外径11mm，300mm长的两根，感觉有点太紧了，转动阻力也大，但是夹持很紧（详见最后一张图）。安装也要有耐心。或者大家可以买回来剪短到200mm，线径也可以买细一点的，外径最好买18mm，直接顶在直线轴承外面。链接就不放了，大家自行淘宝搜索，很多。
评论（40）
评论区
登录
或
注册
后才可以评论哦！
全部评论
(40)
奚续
2026-01-14 18:46:42 来自福建
打样螺纹孔要收费的吧，自己上牙就行了啊
432109hN336x
2026-01-06 21:37:16 来自未知
有没有装配图，带座轴承咋用的
210987mM025N
作者
2026-01-07 10:41:38 来自四川
上螺丝
210987aA096C
2026-01-06 18:52:50 来自山东
光轴是敲进去的吗？光轴安装尺寸是161mm，光轴160mm长，多出1mm不影响吗？
210987mM025N
作者
2026-01-07 10:41:21 来自四川
放进去的。没影响
432109hN336x
2026-01-06 14:16:50 来自江苏
就这几样螺栓吗？
210987mM025N
作者
2026-01-06 15:36:35 来自四川
对，今天更新加了两根弹簧
210987aA096C
2026-01-06 18:54:20 来自山东
@210987mM025N这两根弹簧不加对使用影响大吗？感觉这两根弹簧严重拉低了颜值！
210987mM025N
作者
2026-01-07 10:43:20 来自四川
@210987aA096C不要弹簧夹持会松动，你可以买不锈钢的弹簧
432109hN336x
2026-01-05 20:31:50 来自江苏
M3*7买不到
210987mM025N
作者
2026-01-06 15:35:38 来自四川
有的，慢慢找
