电压电流表_XT60分线器
应用场景是单电源输入多用电设备并且能实时监控电压电流，想法之初是玩无线电在野架时电池只有一个输出接口但是有多个用电设备，如qrp机器+功放。 选用指针电流表是考虑到单边带模式发射时电流随着语音而动态变化，指针表能更加直观的显示电流的变化。
业余无线电
  • 图纸编号:
    XM001586
  • 分类:
    铝合金外壳
  • 外壳尺寸:
    103.0*90.02*90.0
  • 公模编号:
    K79
  • 发布人:
    BA7NDZ
  • 发布时间:
    2025-12-16 13:01
  • 开源协议:
    CC BY
  • 下单次数:
    3次
0
侵权投诉 免责声明
简介
应用场景是单电源输入多用电设备并且能实时监控电压电流，想法之初是玩无线电在野架时电池只有一个输出接口但是有多个用电设备，如qrp机器+功放。 选用指针电流表是考虑到单边带模式发射时电流随着语音而动态变化，指针表能更加直观的显示电流的变化。
应用场景
单电源输入多用电设备并且能实时监控电压电流
项目描述

材料清单：

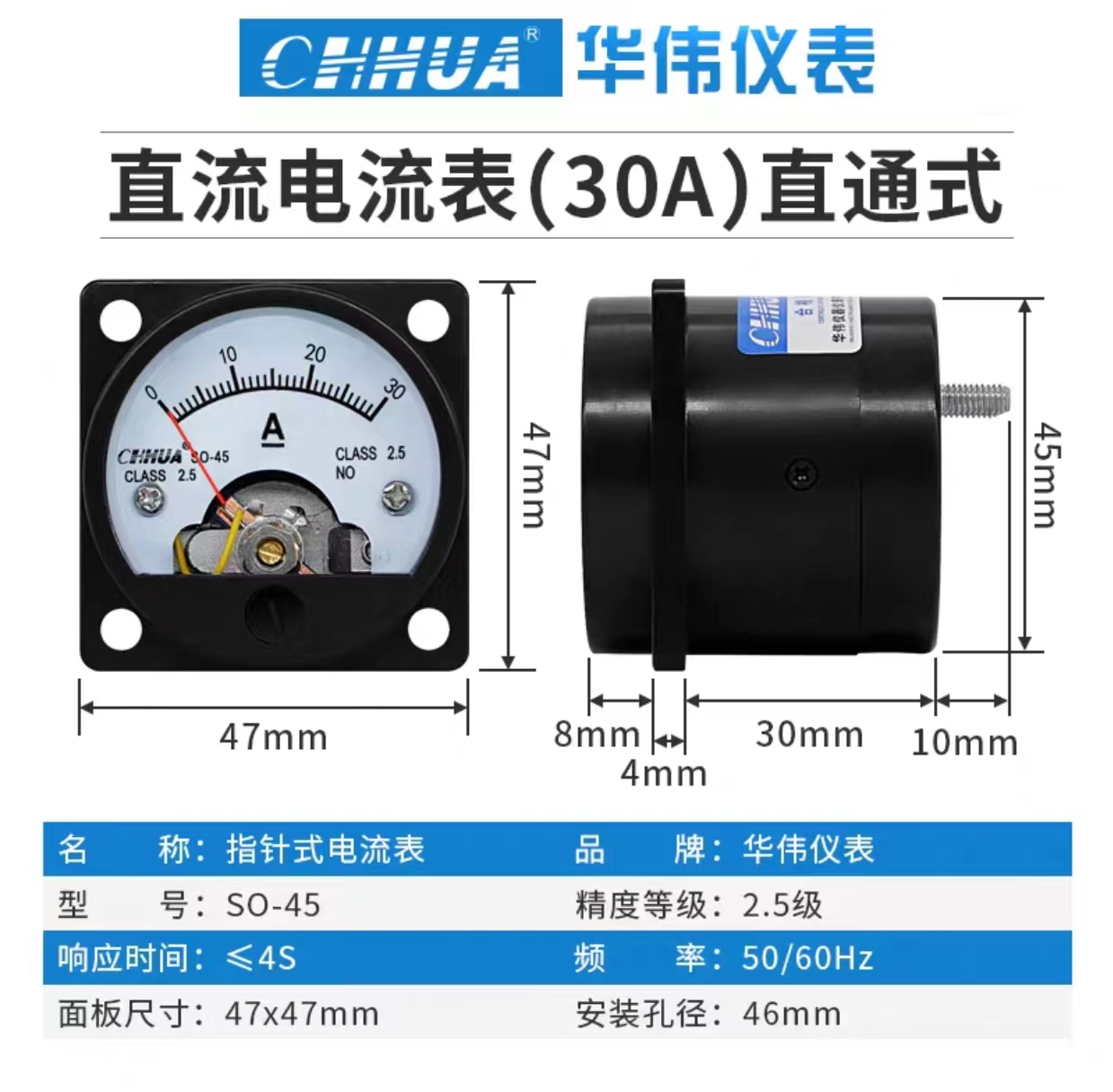

指针电流表头型号：so-45（30a量程直通表）/开孔46mm

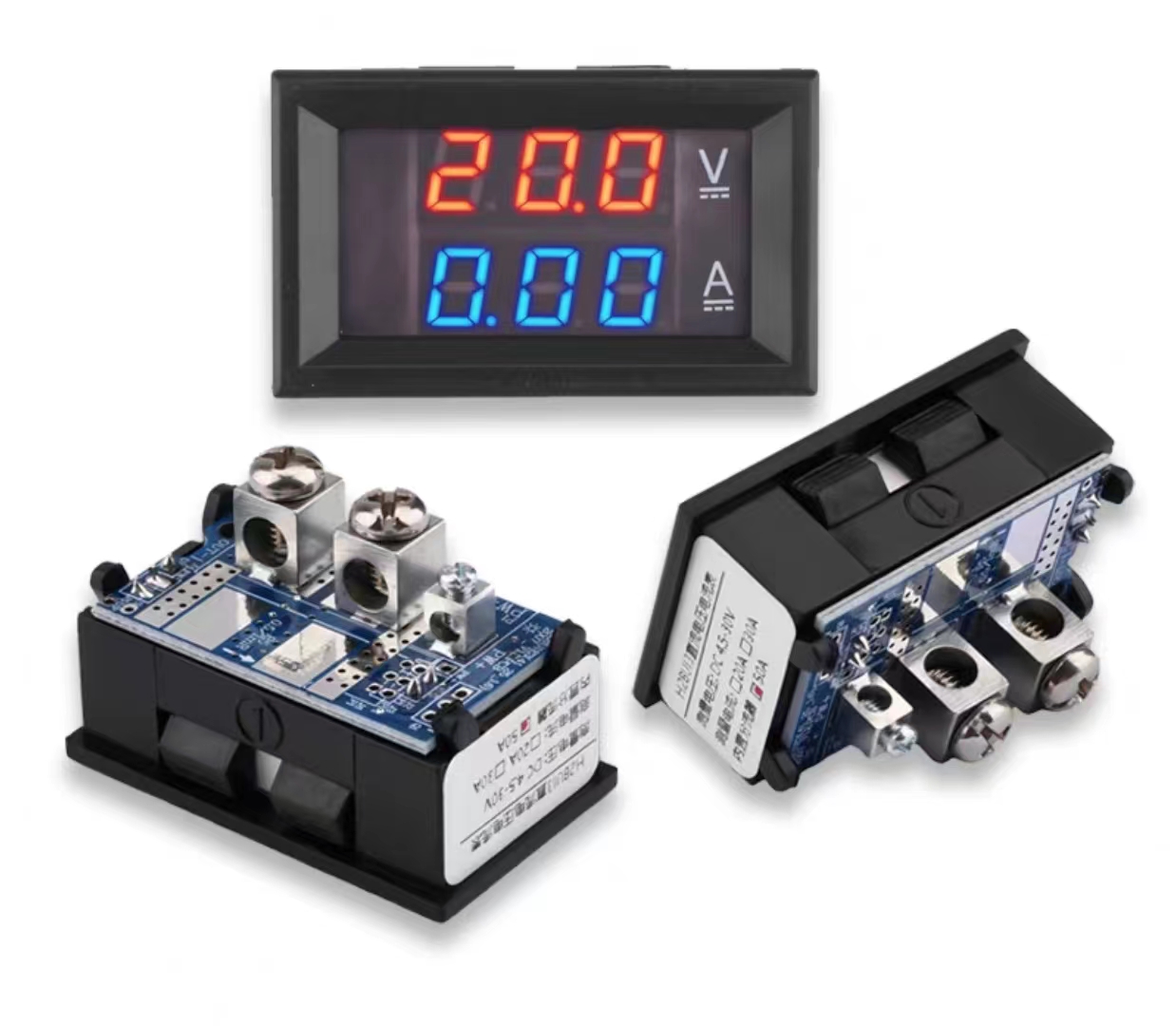

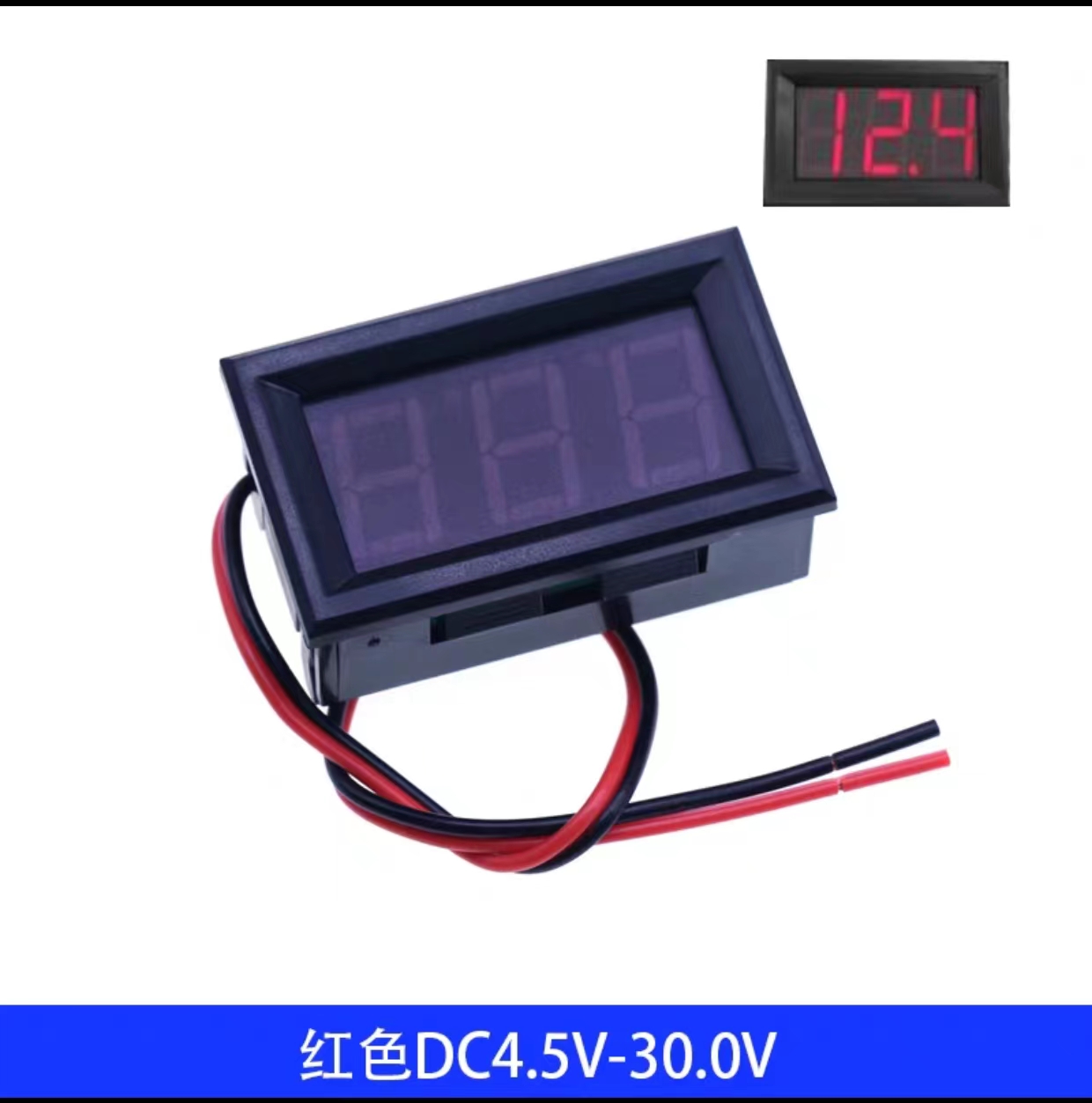

数显电压电流表：0.56寸电压表（可换成0.56寸直通数显电压电压表）

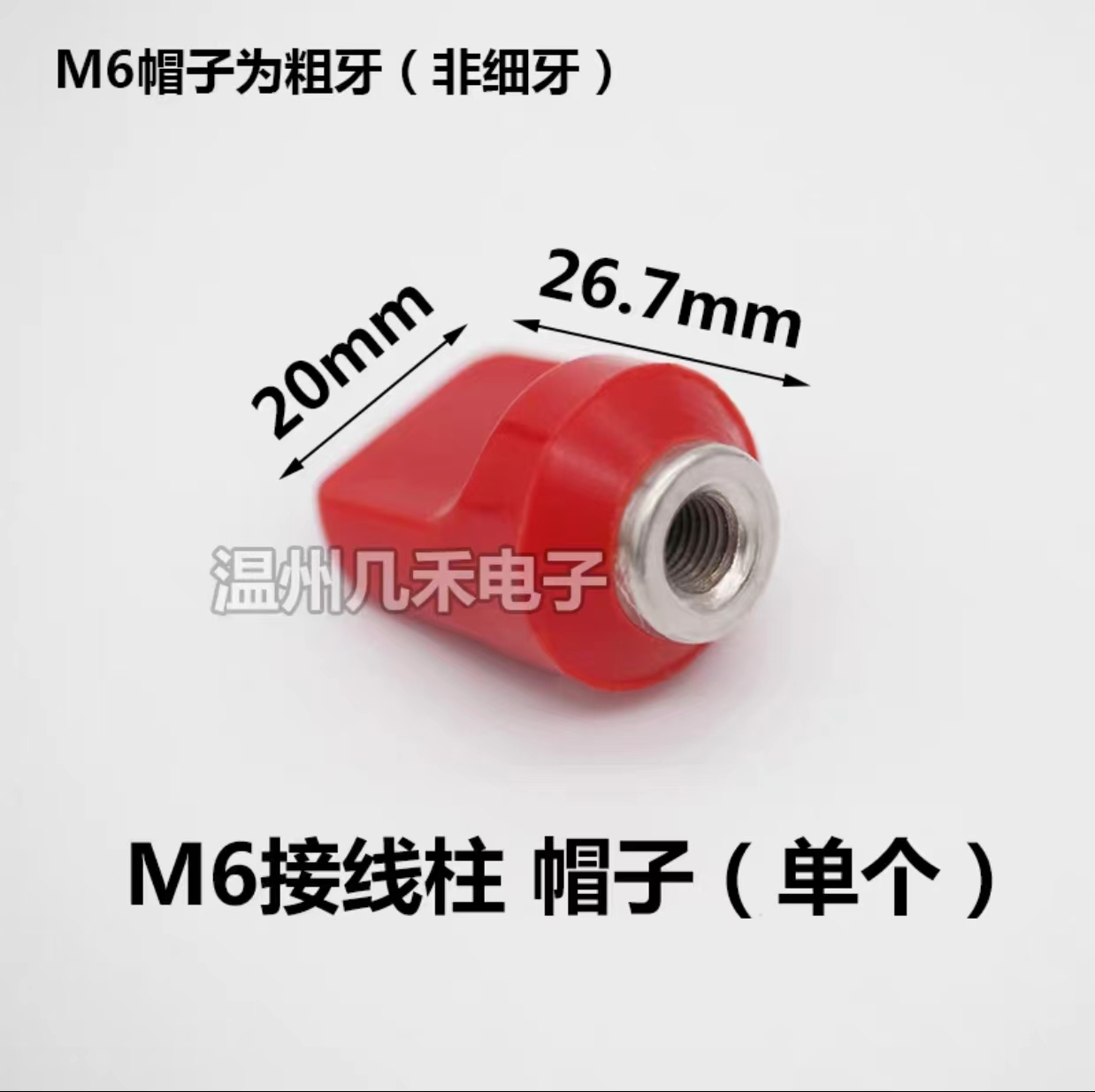

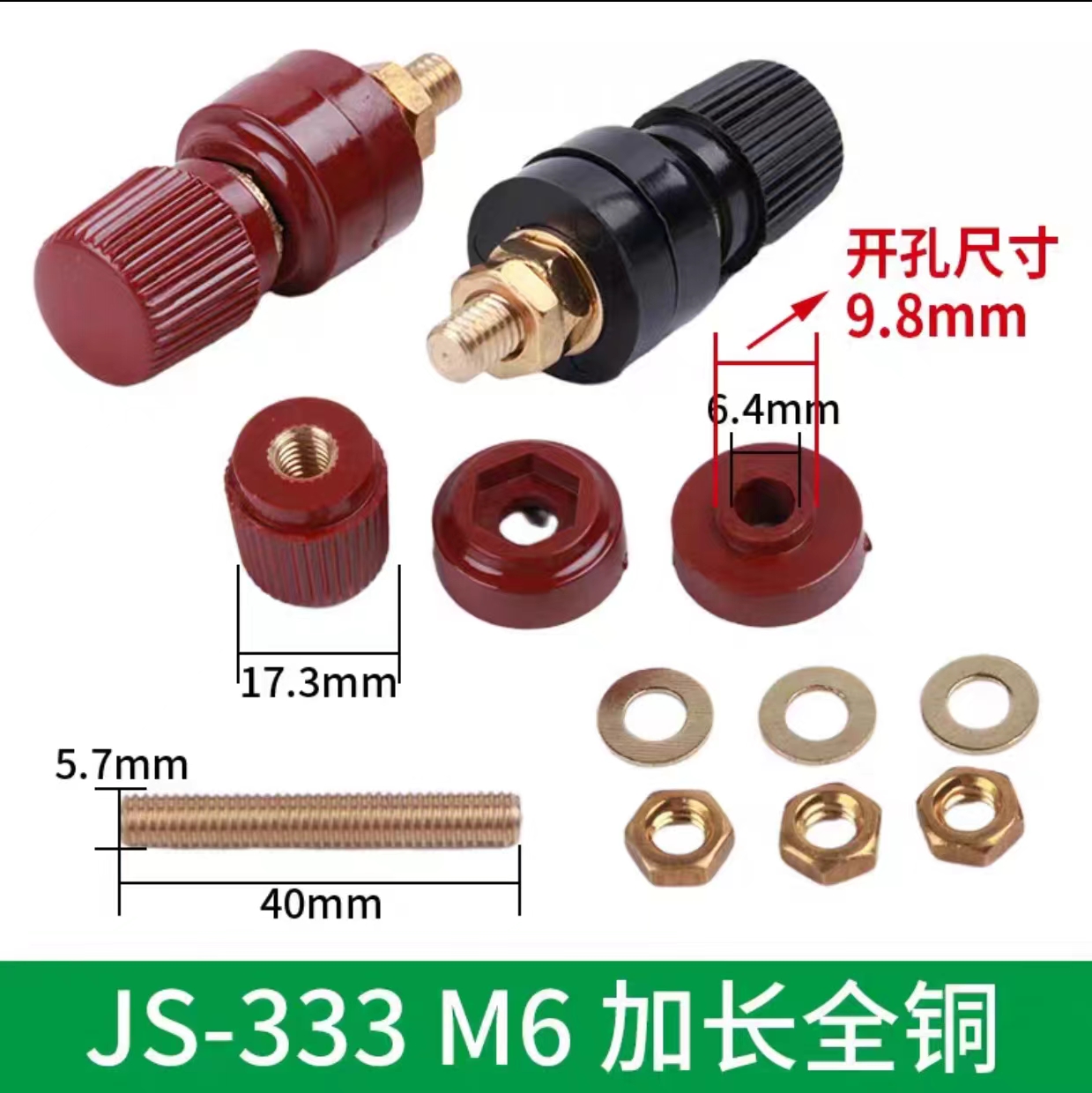

接线柱：JS-333-M6（建议使用加长版40mm长度，螺帽推荐使用带有4mm香蕉接头的） / 开孔尺寸9.8mm8688892446141763584

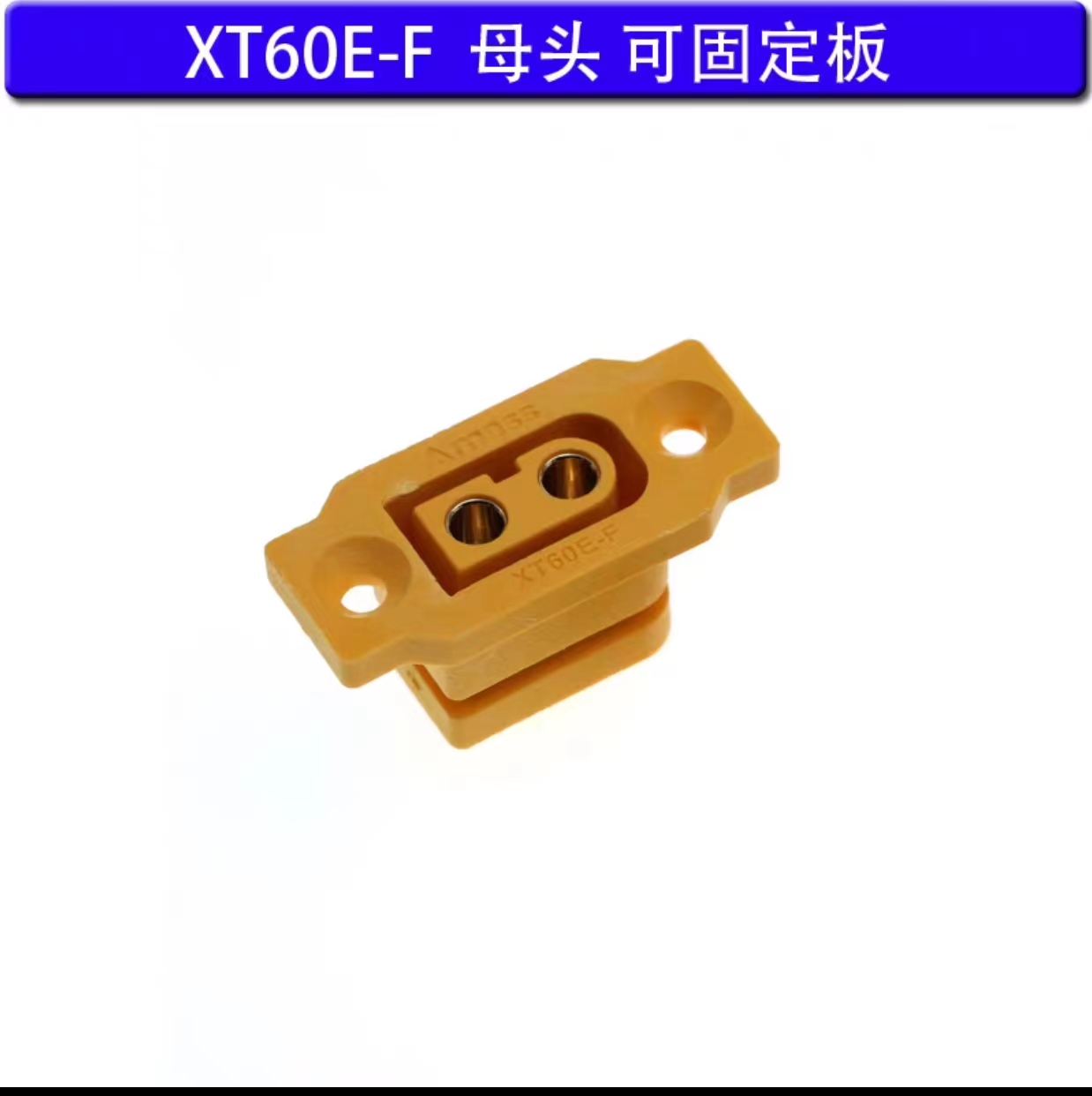

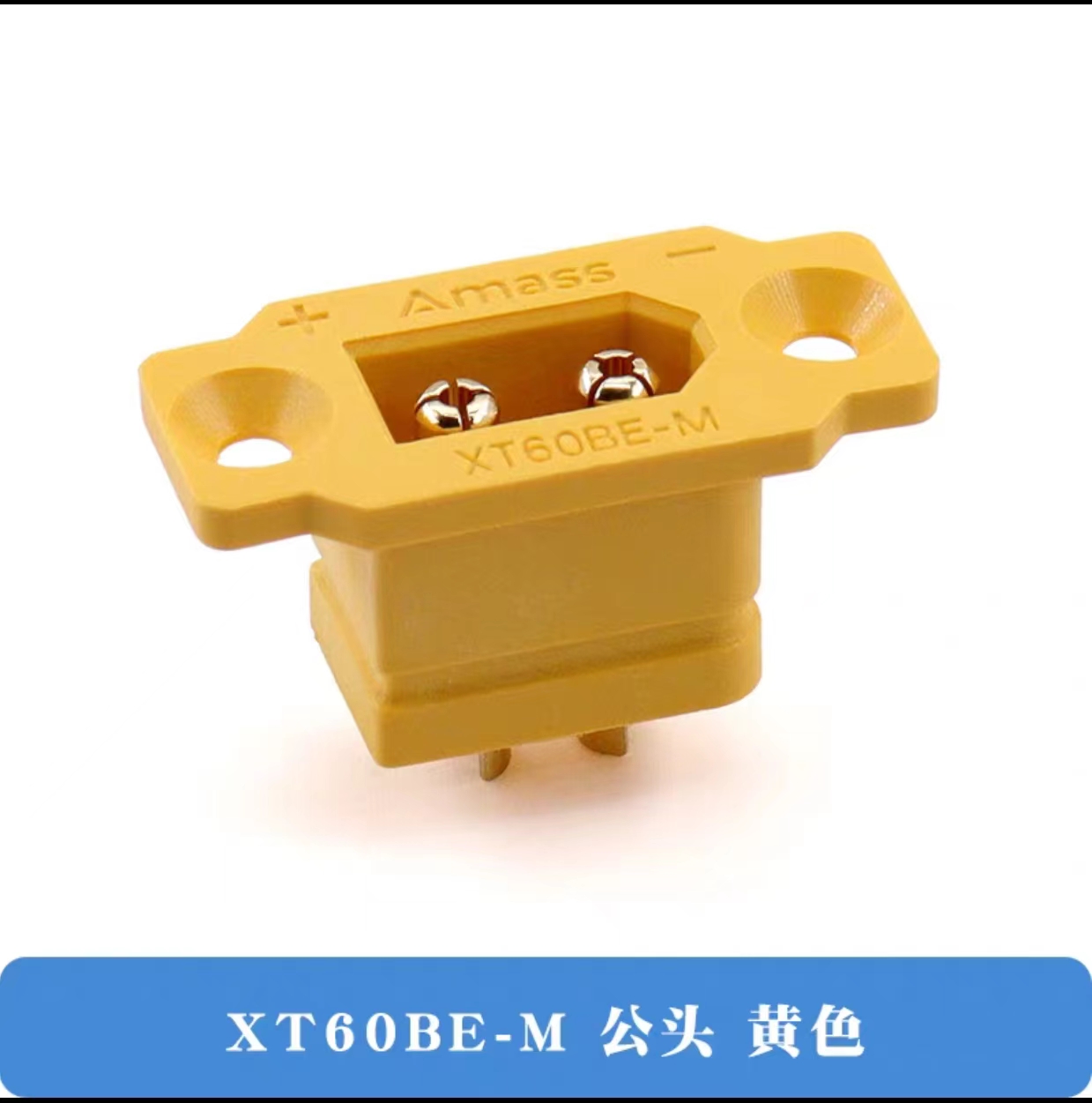

XT60固定座：XT60BE-M（公头）,XT60E-F(母头) / XT60固定座均为外装，公头作为输入端数量1，母头作为输出端数量3

脚垫：环保橡胶脚垫（大径11*小径9*高度6）/ 开孔3mm

指针表固定螺丝，XT60固定座螺丝，脚垫螺丝均为3mm

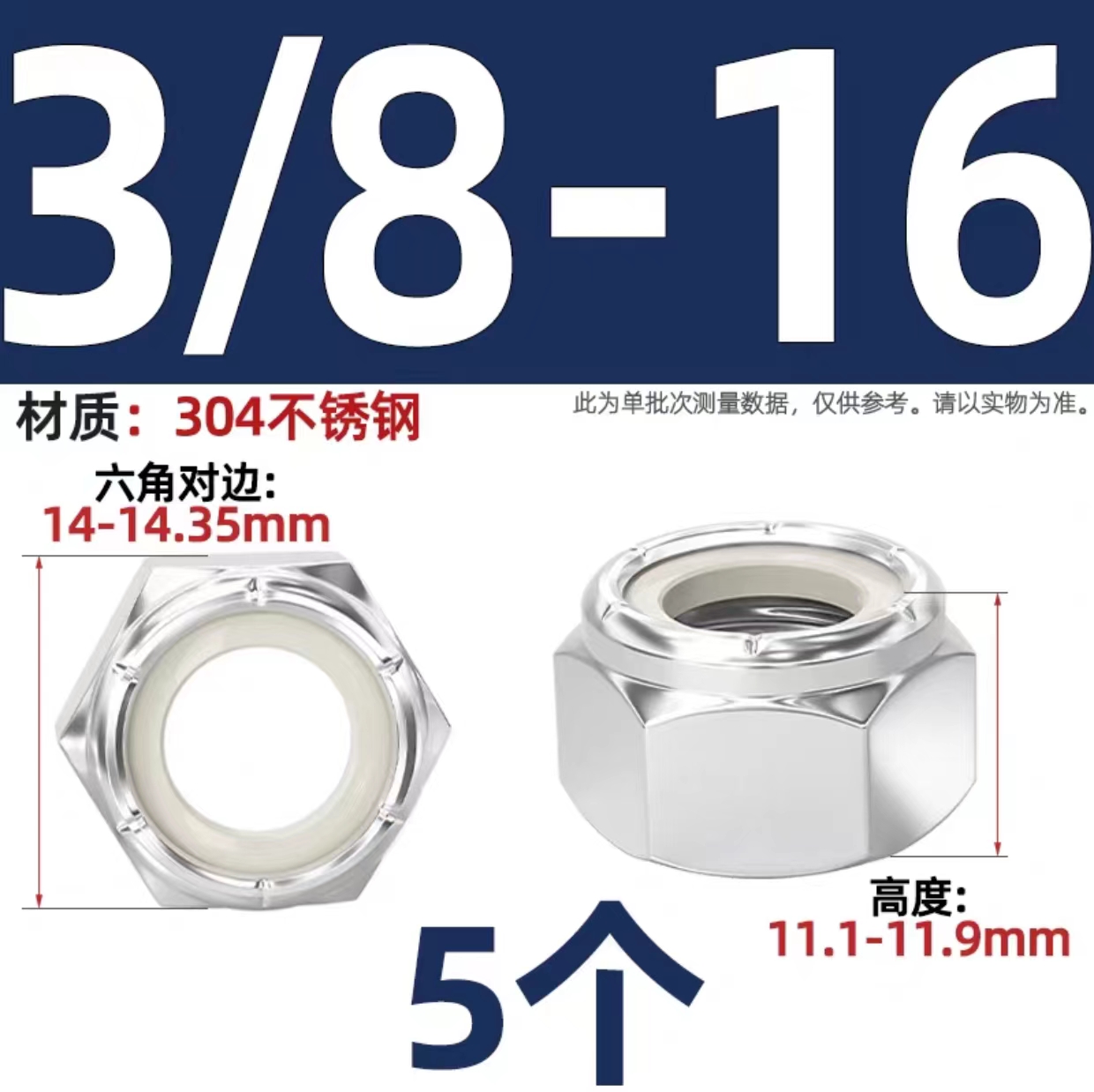

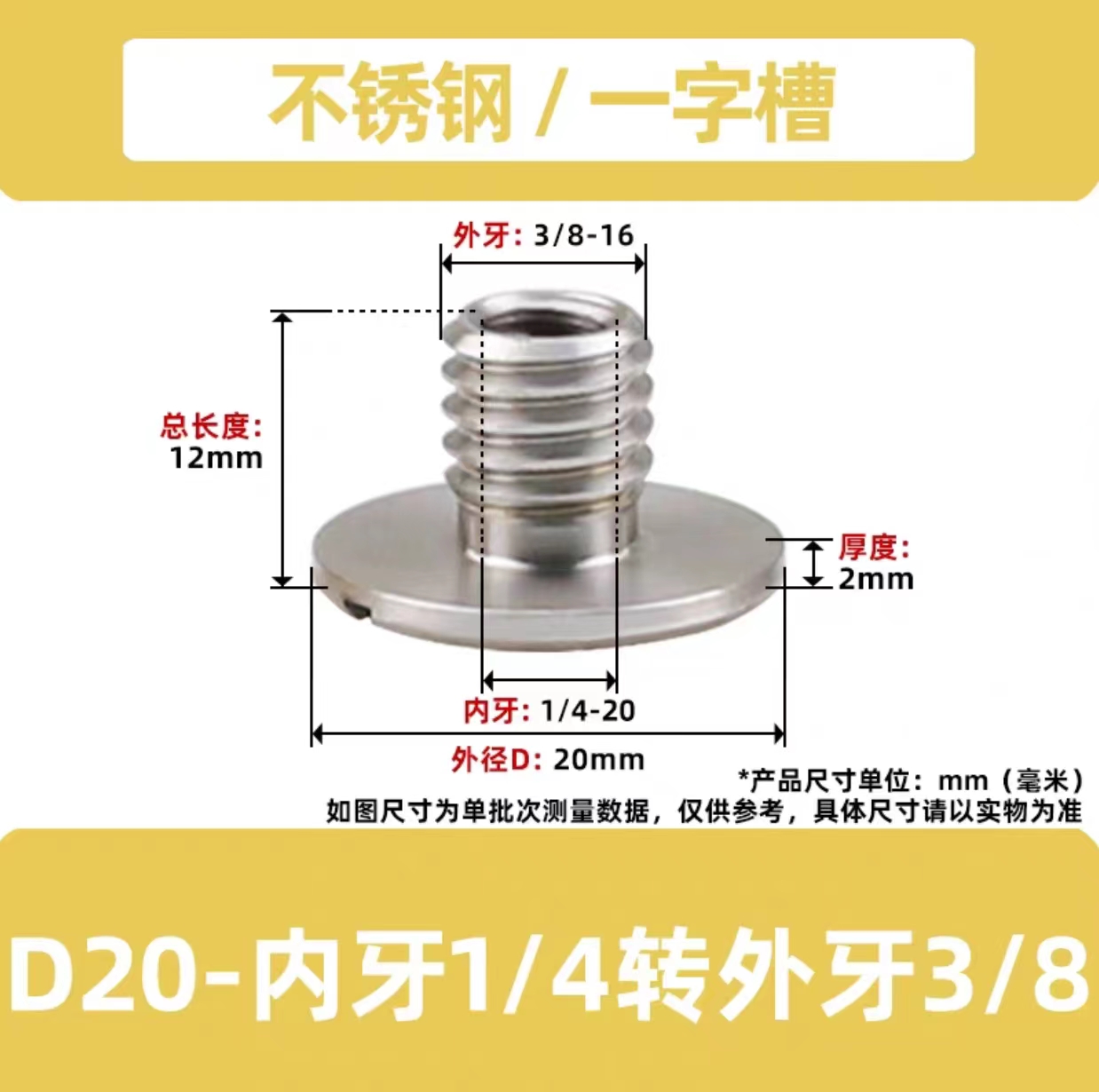

可选：底部9.5mm的开孔可作为加装1/4通用螺孔，使用一个英制内牙1/4互转外牙3/8螺丝和一个英制3/8防松螺母即可86888919012640604168688891922684235776868889193662962073686888919487516999688688891969454649344868889198505353625686888919953086095368688892009316773888
