JBC245/470焊台（万迪）+sk120x可调电源
应用场景
JBC245/470焊台（万迪）+sk120x可调电源
项目描述

JBC245/470焊台（万迪）+sk120x可调电源

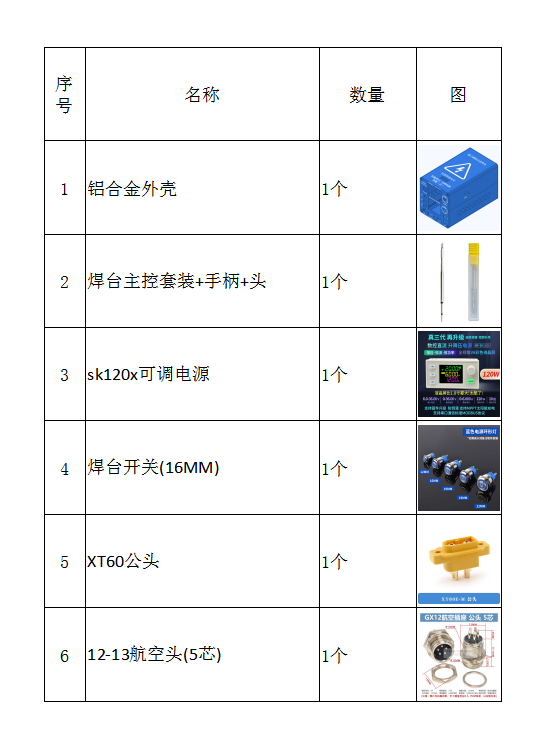

焊台主控建议选择万迪主控，支持470、245、210、115

电源24V5A  选择艺嘉最大150W  同时支持48V8A电源（切记：sk120X输入最大36V）

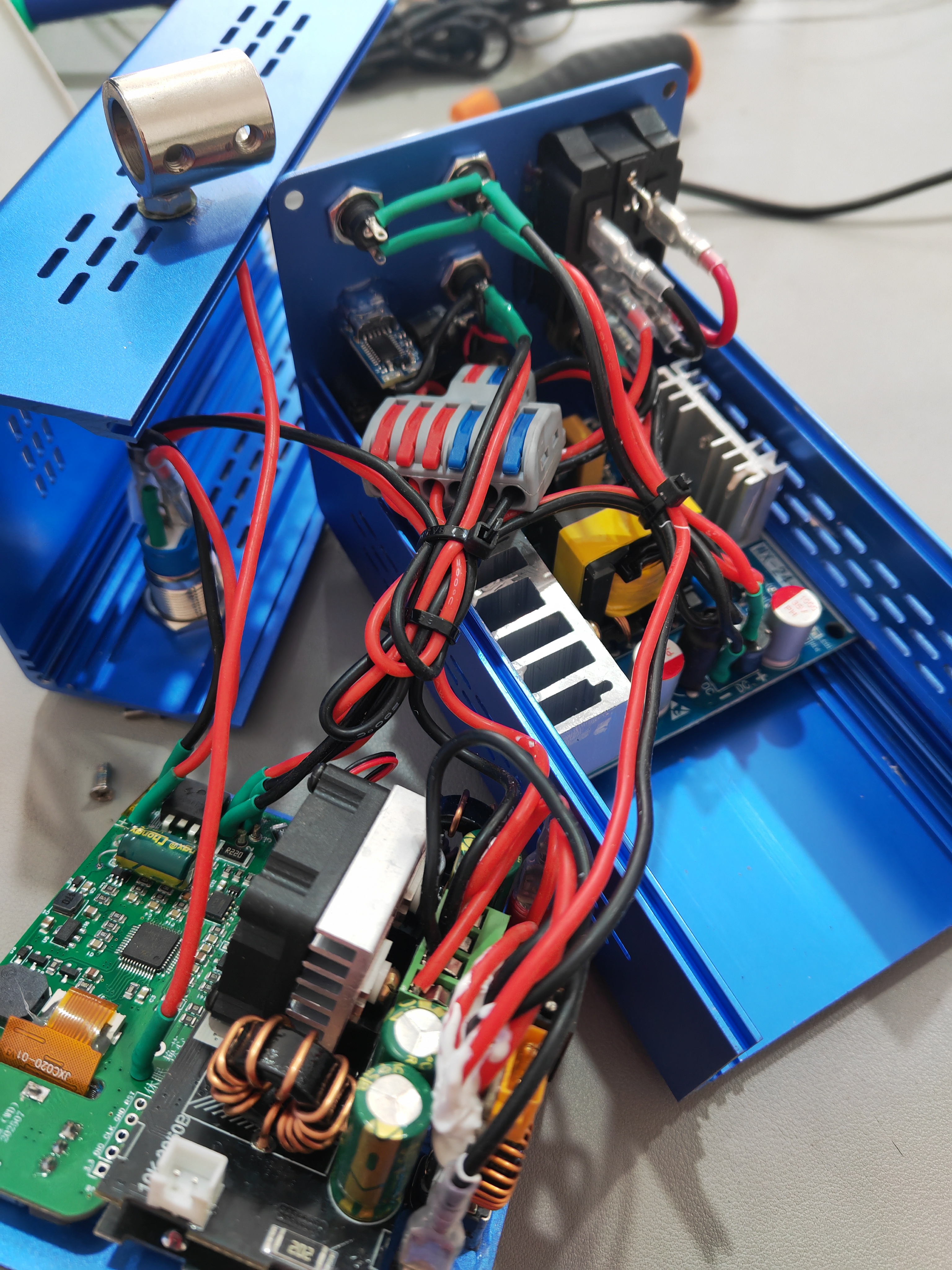

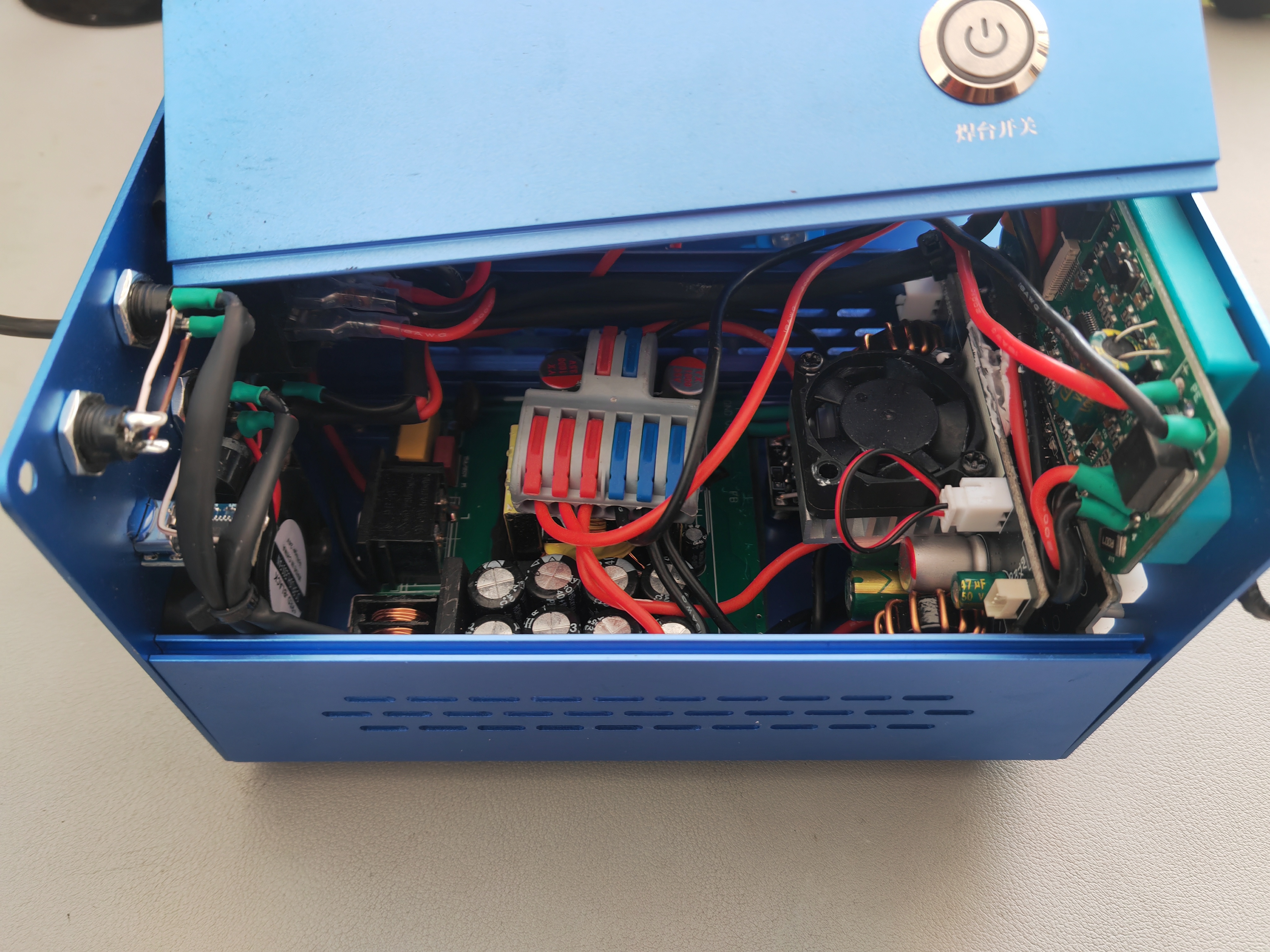

方案1：焊台主控如果是直接固定前面板上需要把主控上门两个角磨下，还有sk120需要脱掉外壳

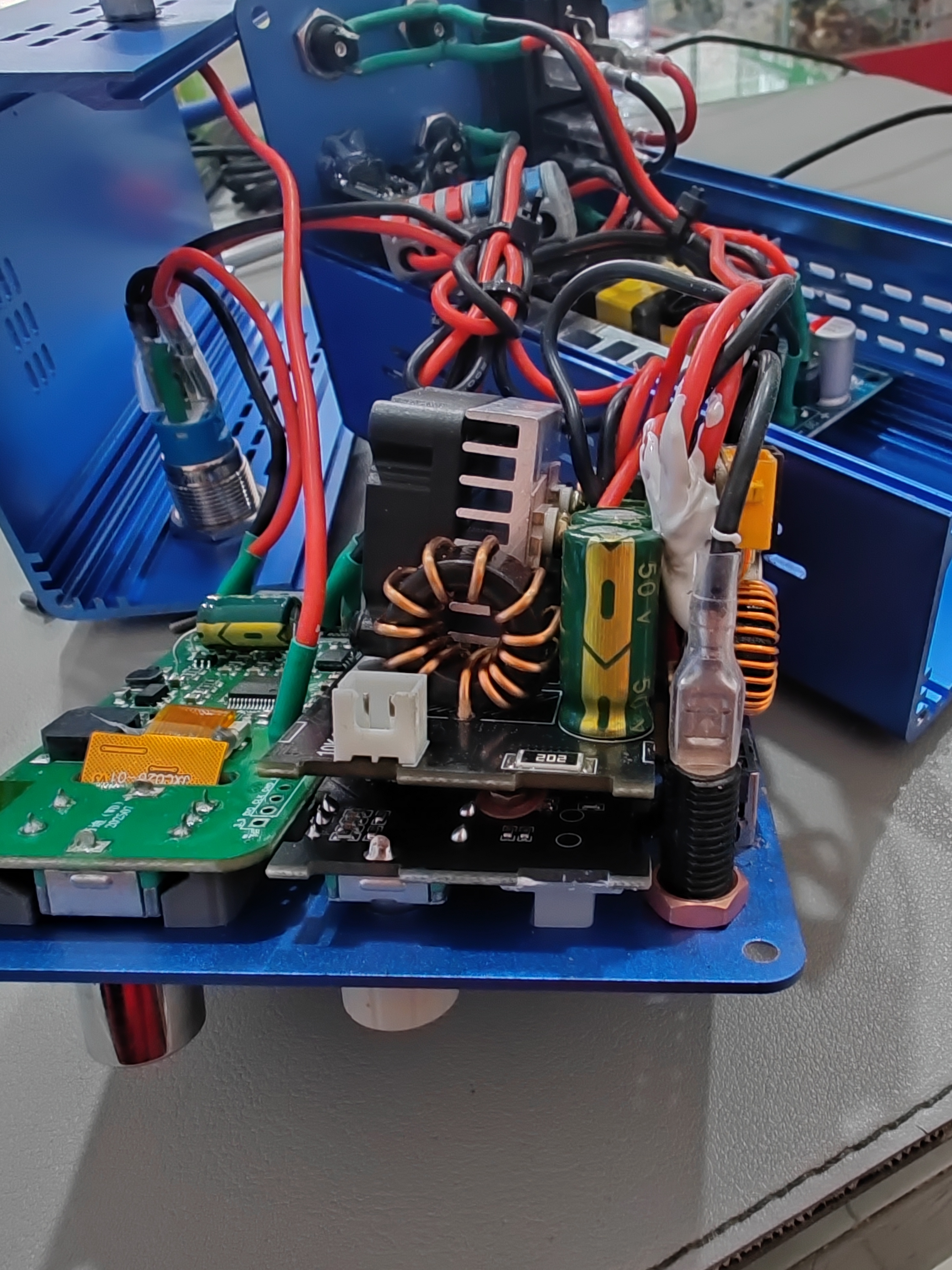

方案2：焊台主控只把屏幕固定前面板上需要把开关按钮更换下位置，sk120x需要磨掉外壳两边，还有前面板打薄



已更新：2026年1月27日

1. 前面板下移1毫米

2. 后电源口改小

3. 改变右侧休眠座角度

4. 去掉上面扇热口

5. 可调电源旋钮上移0.6毫米


已更新：2026年1月29日

香蕉口下移1毫米


已更新：2026年2月7日

后电源口改大0.5毫米

已更新：2026年2月12日

后电源口改小0.5毫米

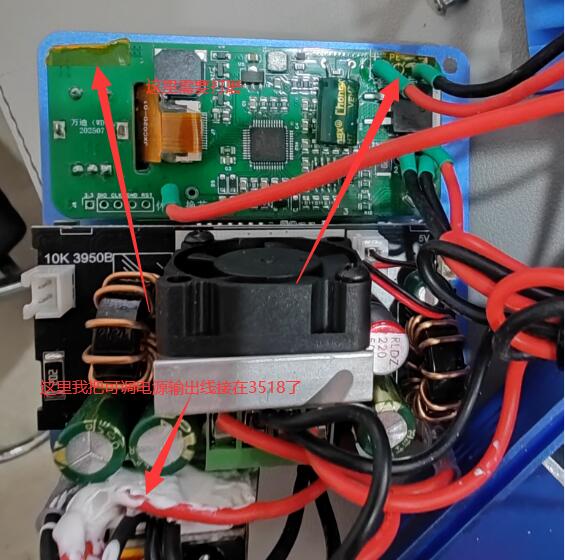

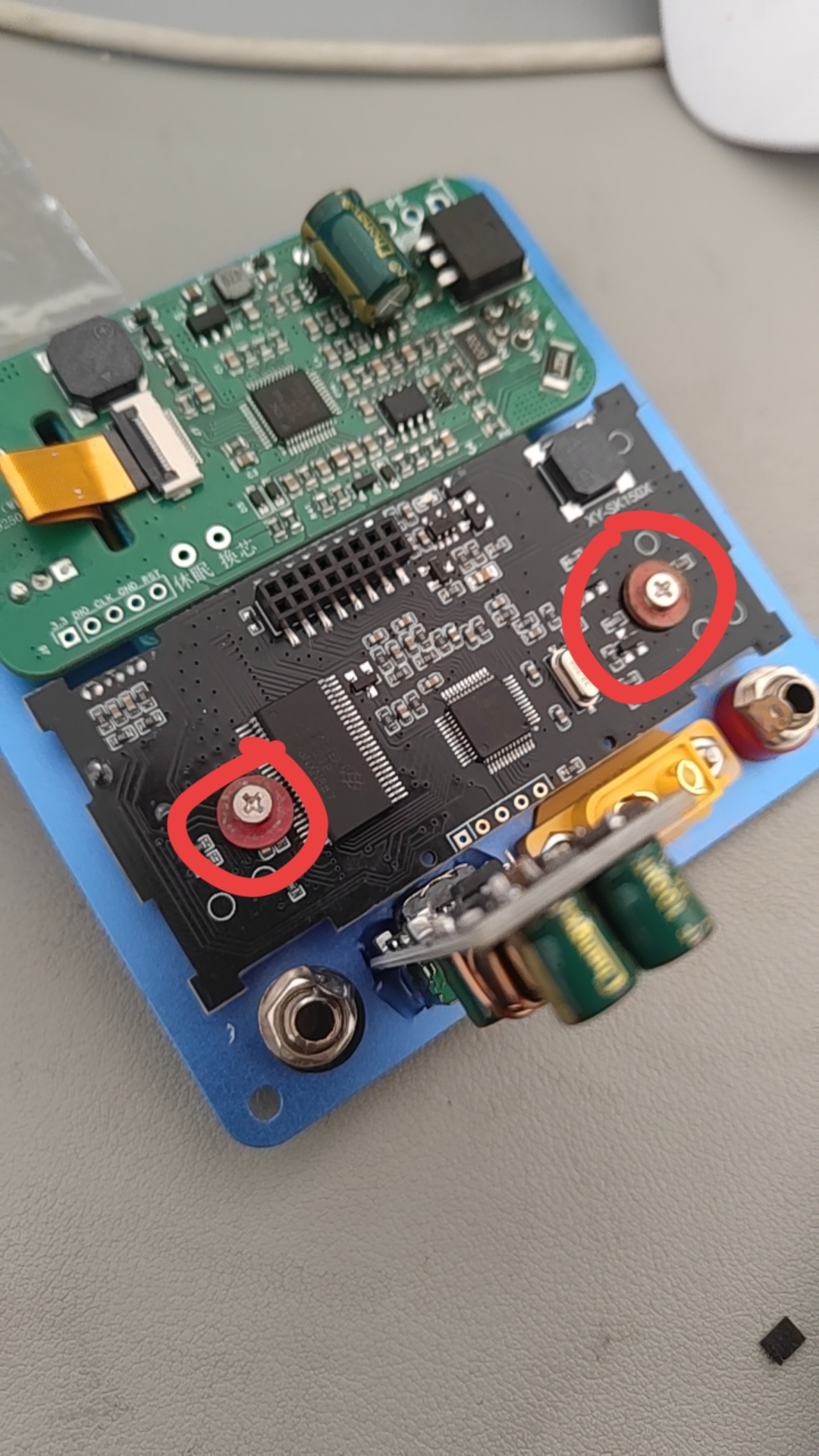

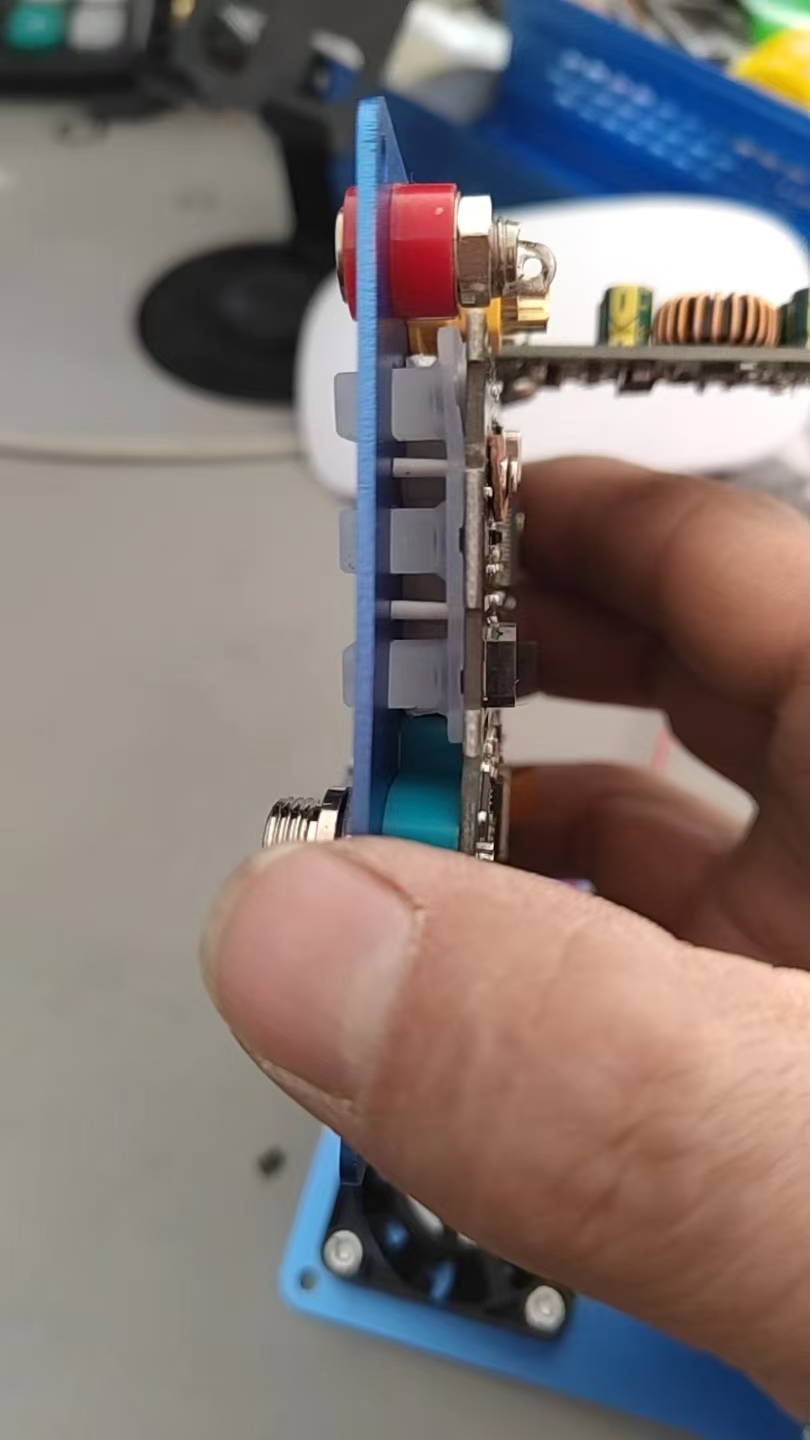

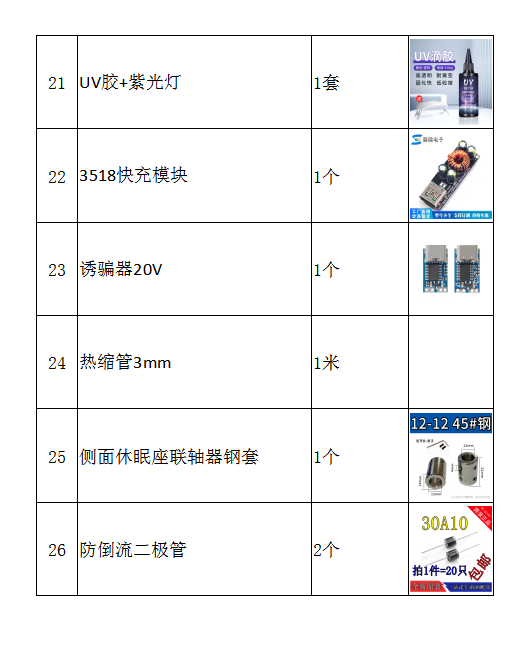

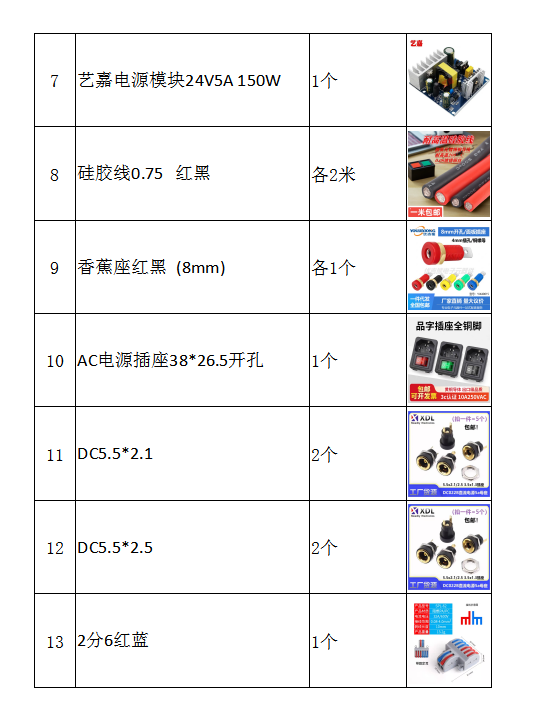

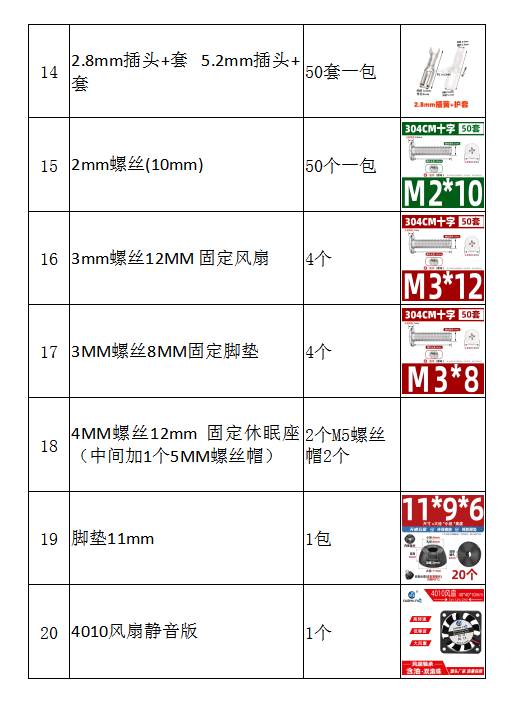

不再需要打磨，sk120x需要脱壳，用UV胶简单固定下软垫按钮，把壳的正面磨掉，余胶垫支撑留下，上面刚好有螺丝孔，直接用M2螺丝固定下871018110305888665687101811093374894088710181522211110912

以上是修改版
