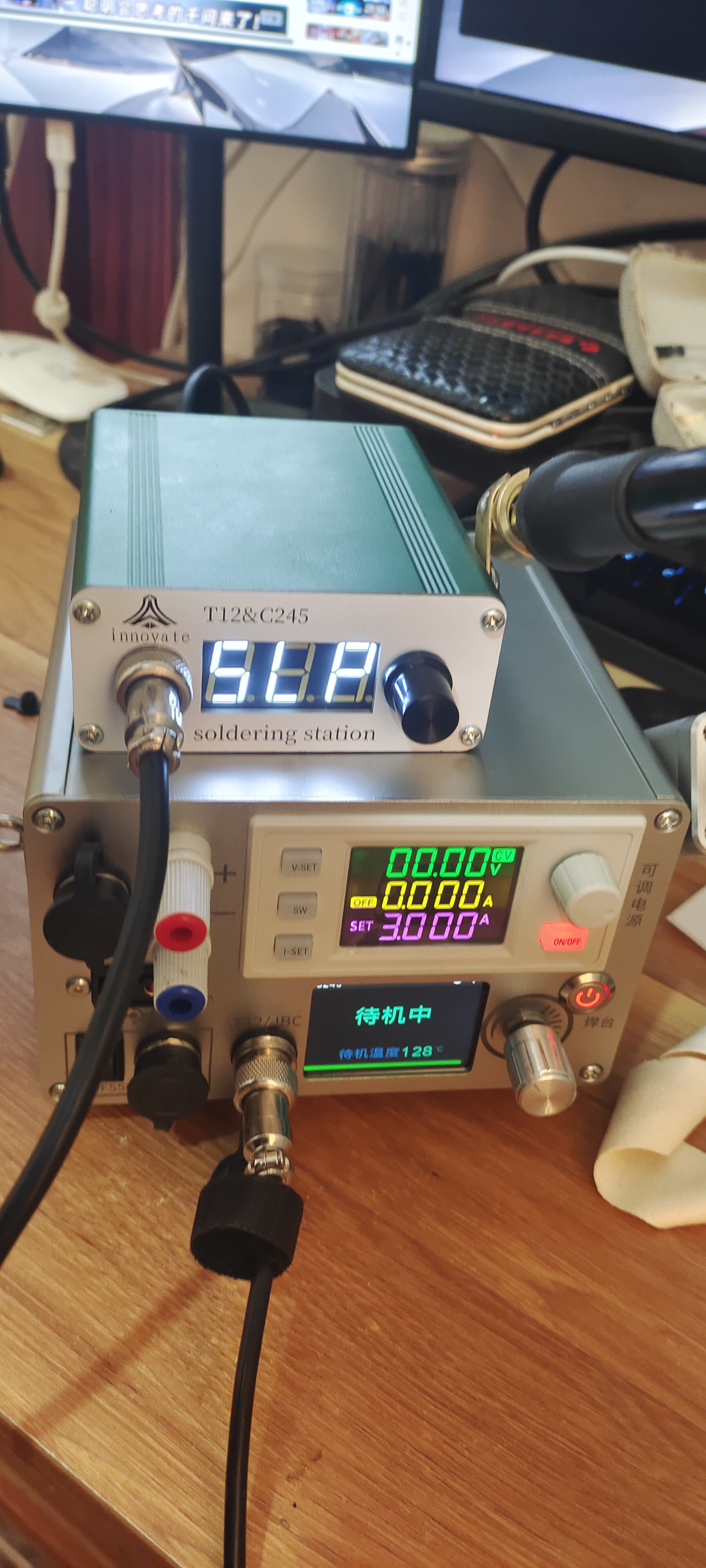

JBC智能焊台+可调电源二合一

   采用九号技师开源2.0彩屏控制板，适配JBC115/210/245和T12焊芯，支持温度调节、实时监控电压/功率。开关采用12mm高头按钮开关控制，位于焊台控制旋钮右侧。

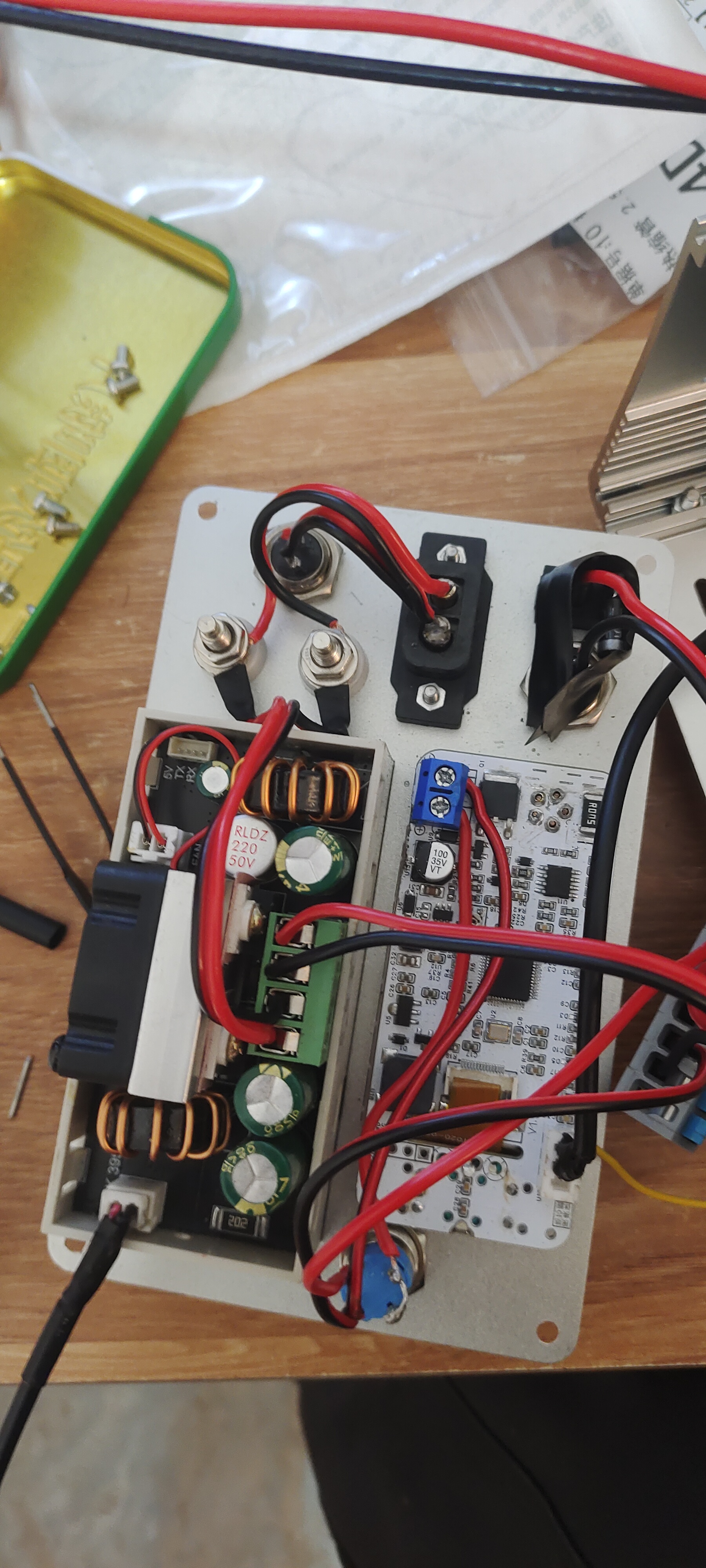

   可调电源模块可选SK120X、SK150S、XY6509S（该模块是降压版，使用该模块时，请将LOF输出电压调至最高，并用万用表确认，同时添加DC-DC模块转24V给焊台供电）

   壳体右侧采用圆心距15mm的开孔配合M4 T型垫片使用，用于固定焊台休眠舱。（M4螺丝的T型垫片只能是链接里面的M4-3.5这个型号）

   休眠舱采用的M4自攻丝，孔距15mm，CNC一个面板再加一套80cm的K2公模即可（休眠舱与整个壳体需绝缘隔离，不然插上焊笔就会休眠，自开孔定位不好的，固定螺丝可采用塑料的，但仍需一个M4中空螺丝用于穿过休眠线）

   壳体左侧开孔预留放置焊锡丝，采用适当长度的M4螺柱固定（40~50mm即可），外端加装垫片防止滑脱。

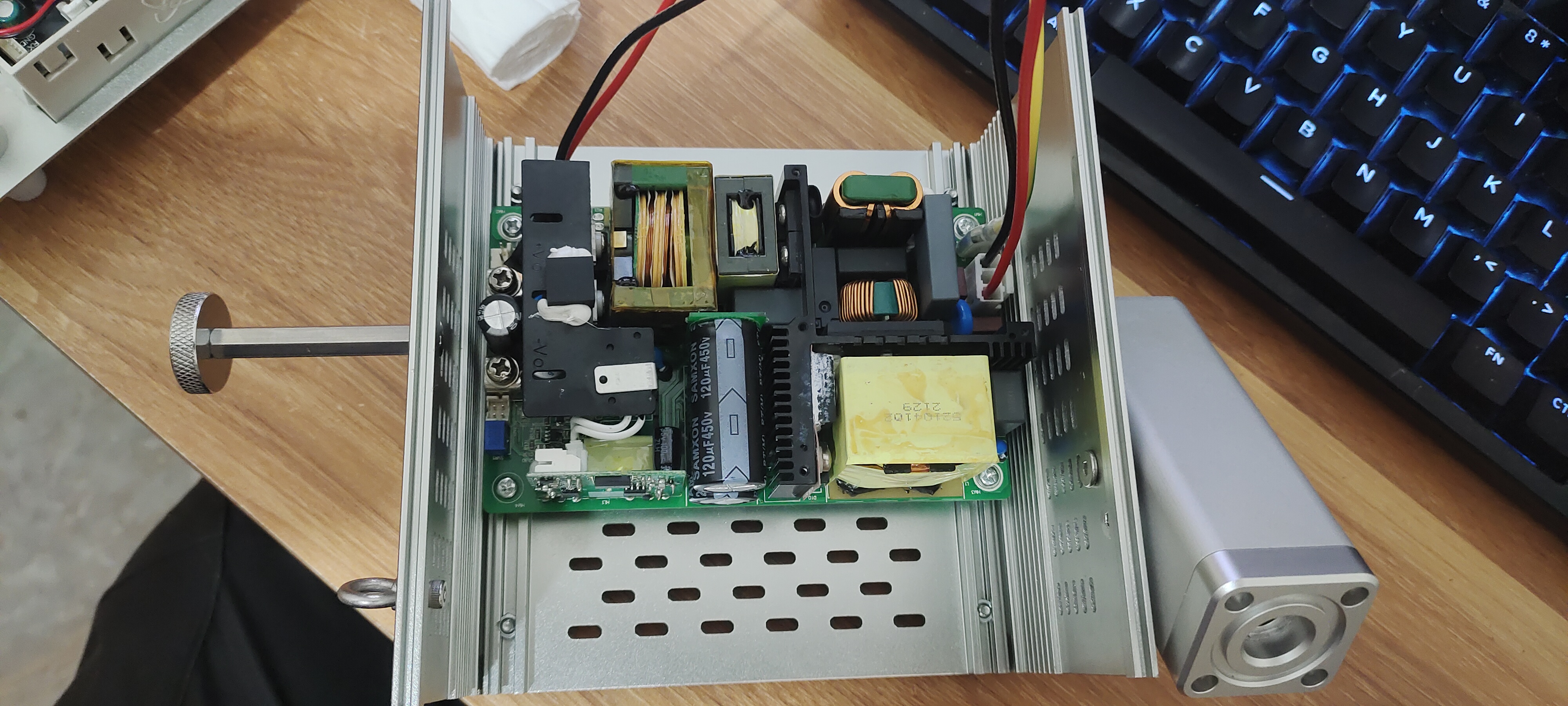

   供电采用金升阳 LOF550 20BXX 电源模块（模型文件使用说明书已上传，LOF550 20BXX可直接在立创商城直接购买，有两个衍生型号，产品带外壳系列：LOF550-20BXX-C/CF），该电源不用开定位孔，对于本公模，下方的滑轨与其定位孔完美重合，只需使用M3 T型垫片隔断即可，M3螺母刚好卡进滑轨内部。安装好后可随意前后滑动，只需拧紧定位螺丝即可固定。

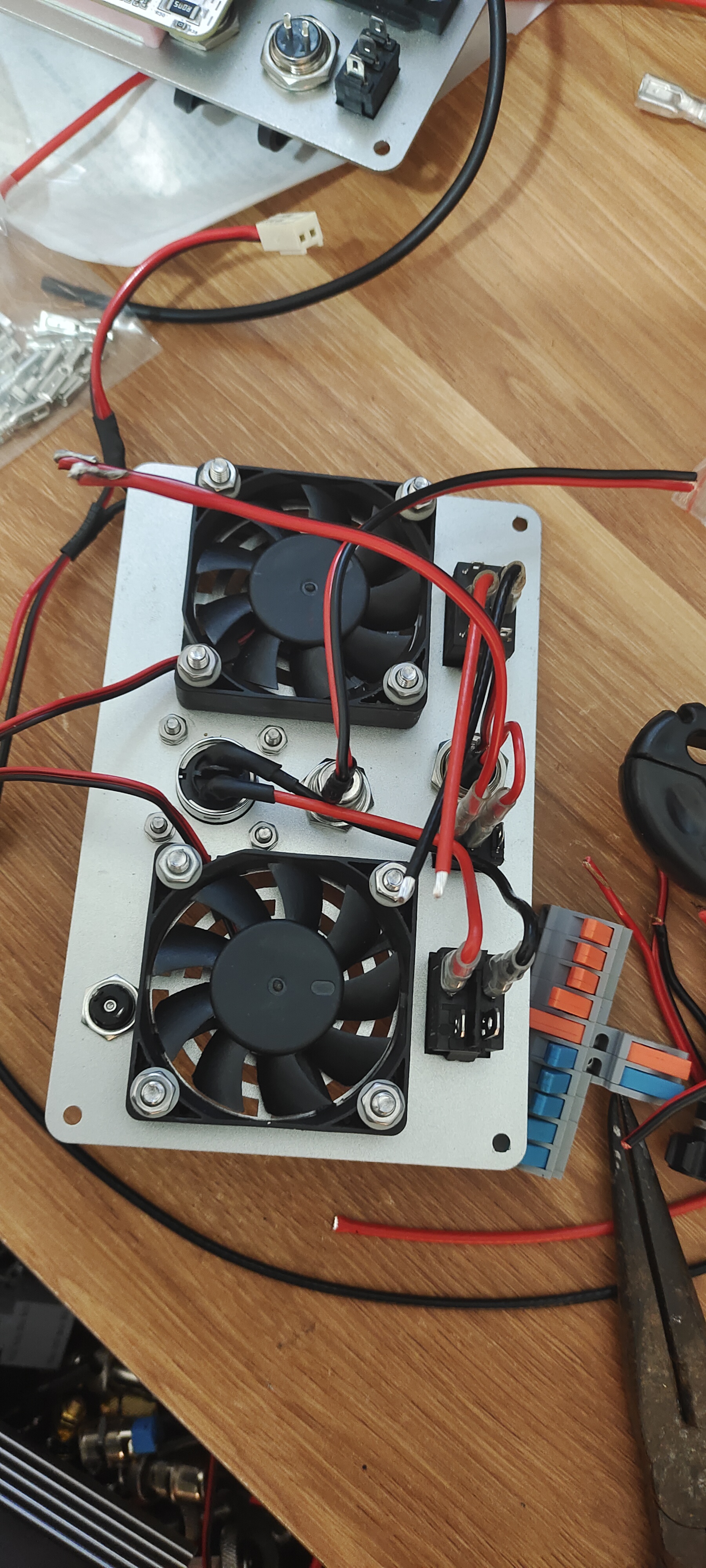

   散热选择5010/5015风扇 *2，可自行选购（链接提供的是5010静音版本，风量为9CFM/个，LOF550为风扇提供12V/0.5A），风量不足25CFM时，该电源也能跑到330W，供电也完全足够。该电源模块的风扇供电采用常闭设计，故自行选择是否购买常开温控开关，串联风扇。

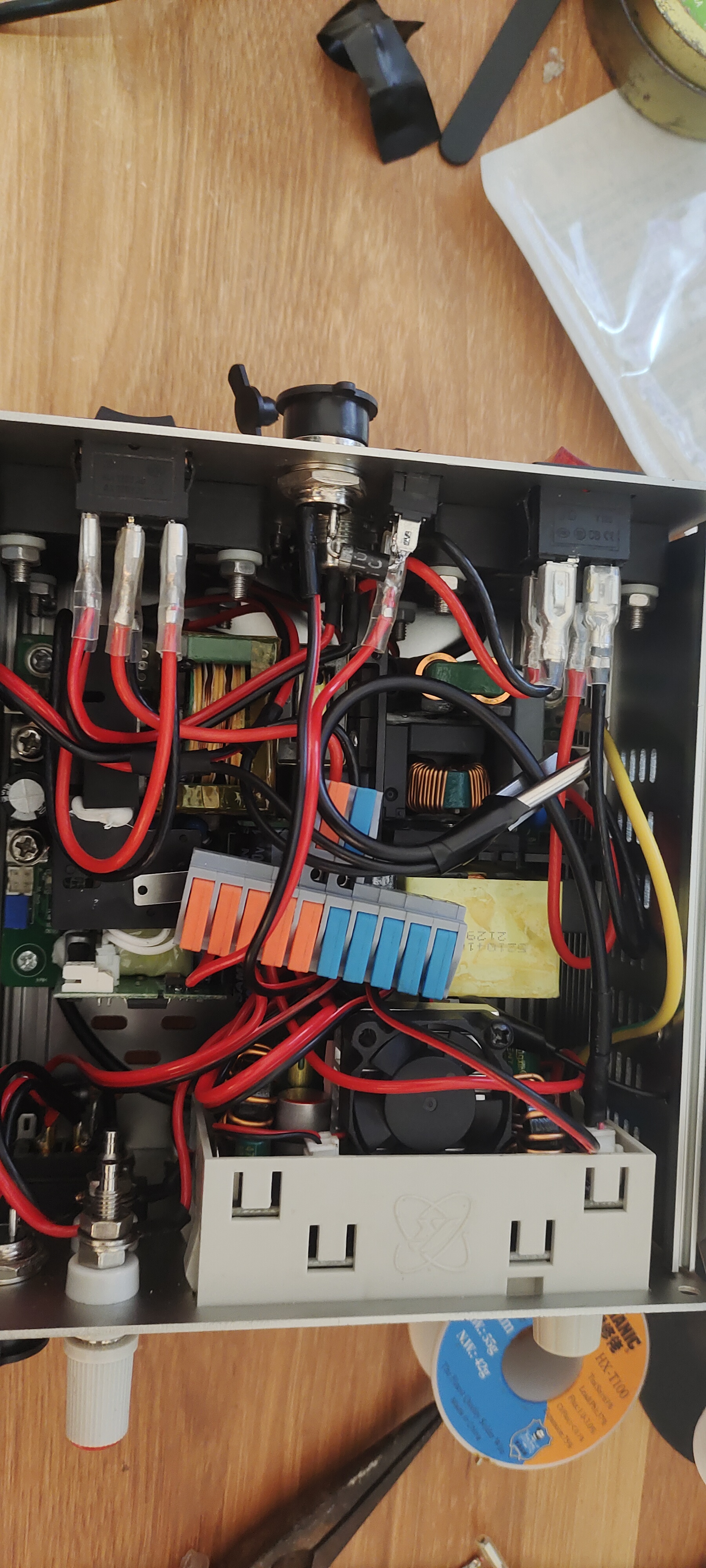

   后面板采用EW-LP16航插接入AC/DC给LOF550电源模块供电，另一个DC口是直接使用外置的电源供电，使用一个6脚3档开关进行切换。LOF550使用单独的一个4脚两档开关控制。

   由于LOF550的供电还有冗余，单独在前后面板各一个GX12航插对外直接输出（请勿带电热插拔），使用船型开关控制并添加二极管防倒灌（前面板方框内），LOF550本身输出可调12 ~ 54 V（这里默认24V使用）。

配件链接仅供参考，部分零部件暂时不提供链接

   对使用的电源模块选取提一点意见

我选择LOF550是因为我有一块闲置的，原价的LOF550还是挺贵的，请各位自行选择购买途径，提供的购买链接仅供参考。另外根据金升阳官网提供的文件（说明书和3d模型均已上传）LOF350 450 550 的定位开孔一致，但是由于LOF350的输出端与LOF450和550不一致，采用的横置，使用嘉立创铝壳编辑系统导入后，将开孔对其，输出端会超出铝壳，即使使用螺柱垫高采用倒置安装也不行，所以使用LOF350时需要对其输出端进行改装，改为和LOF450和550一致的束装即可。对于其他电源模块，只要尺寸满足要求，并做好绝缘，问题应该不大。以现在很火的“JBC245专用24v8a电源”为例，适用于8838 9074 9059铝壳，尺寸比LOF550小很多，但是没有定位孔，不方便使用螺柱垫高绝缘，可以厚铺青稞纸绝缘（注意青稞纸别锉穿了），并用热熔胶固定即可。

有其他疑惑或改进方案还请提出
