桌面个人使用及外出使用

136*136壳体内部可以分成2层，上层放置电池，下层放置24V电源及热风枪高压模块

材料清单

1.内置10节18650电池21V（2并5串，亦可5节串联，只是续航减少，建议带保护板）可购买大艺，牧田等动力电池包，

2.内置24V变压器一个（建议使用150W以上的电源板，功率越大，焊台升温速度越快）

3.120X可调电源一个

4.九号技师开源C245/T12/C120三合一控制板一个

5.热风枪模块一个（小黄鱼上54X热风枪模块）

内部线材建议用1平方硅胶线2色各约2米

20V诱骗器*1，3518全协议快充模块*2,245手柄*1，245烙铁头*1

220V Ac带保险带灯开关*1，6脚三档开关*2，4mm音箱水晶接线柱*2（红黑各1个），45摄氏度24v温控开关*1，4cm*4CM风扇*1

4mm香蕉插座*4，4MM香蕉头*2，5.5mm*2.1 DC电源插座*2,xt60E-M公座*2XT60E-F母座*2,24V按钮开关带灯（大电流，焊台用）*1，220按钮开关（带灯，热风枪用）*1，Type-c母座固定板*1，10A二极管*2，T2和T4螺丝若干

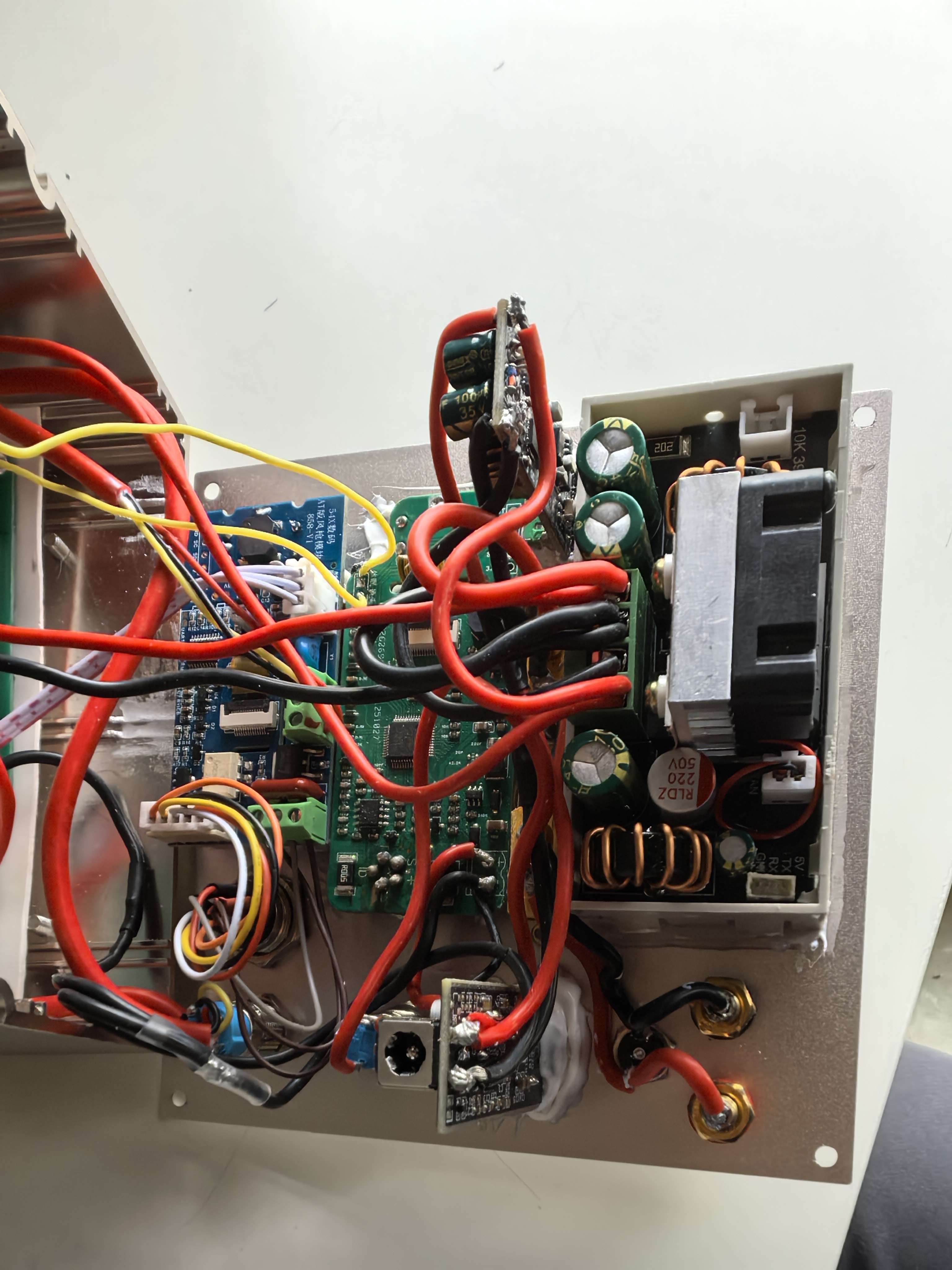

内部如图，

前面板接线

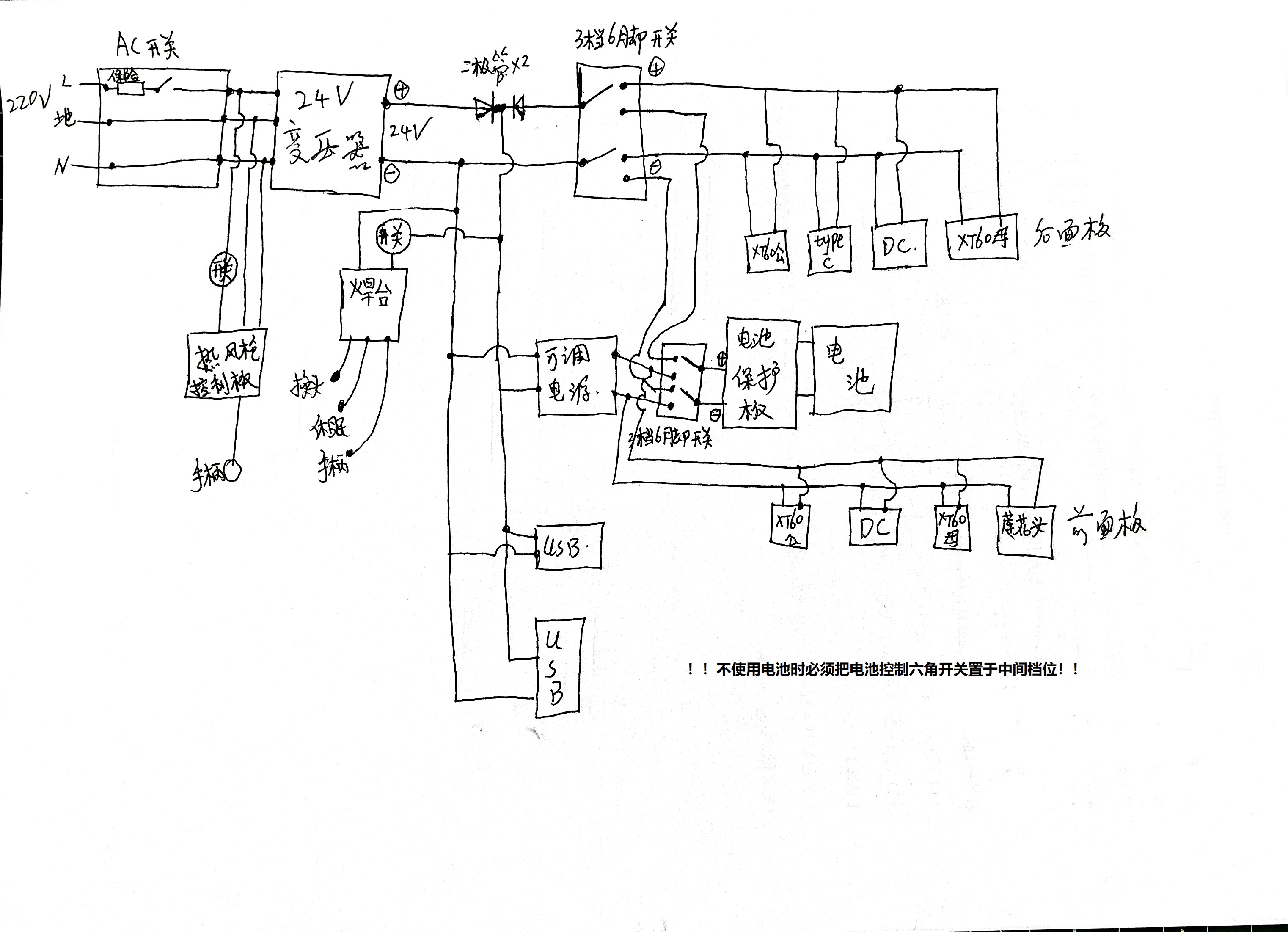

手绘接线图

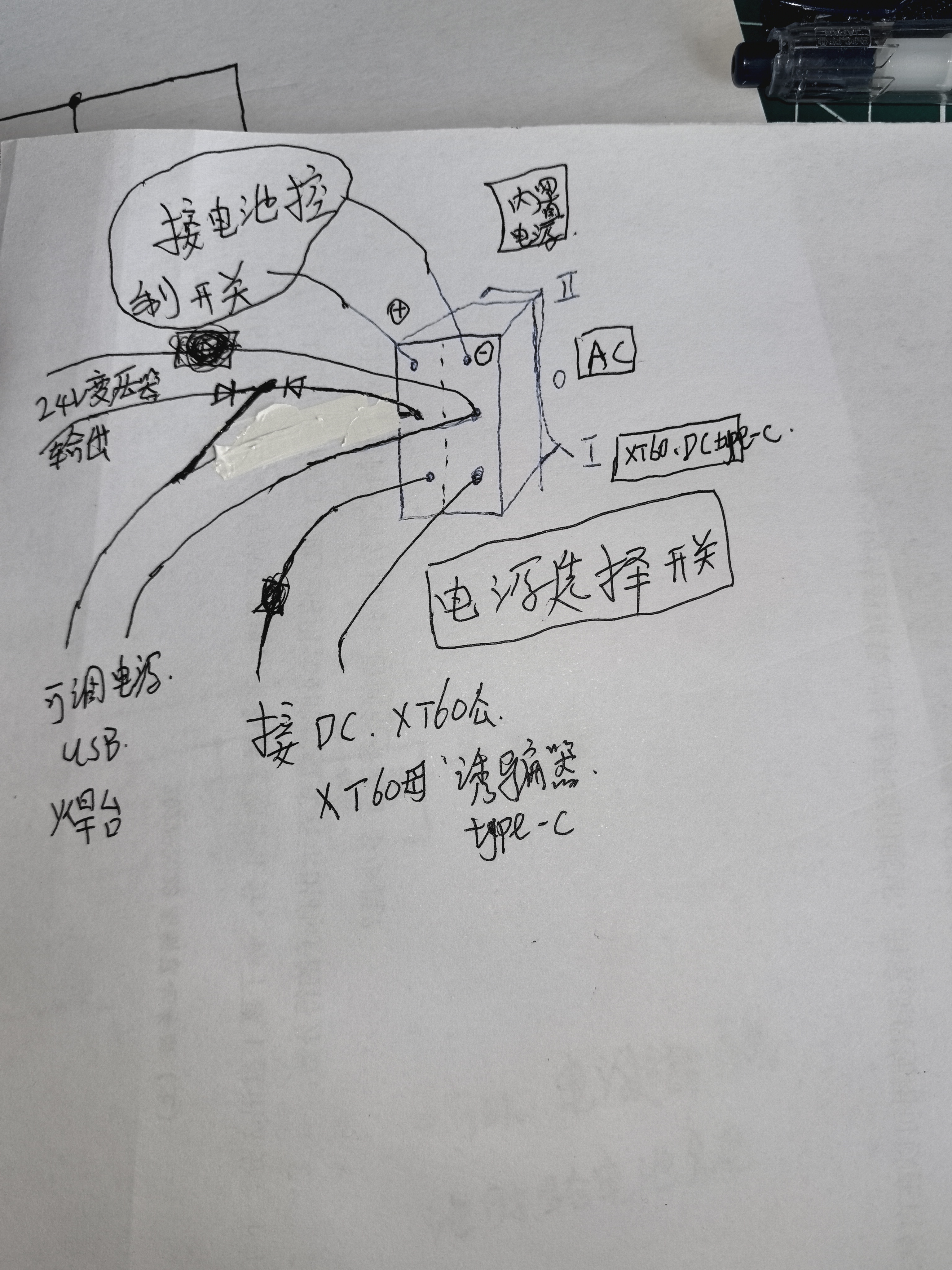

两个6脚开关接线图
