默语智家-PCB焊接夹具-轴套版
PCB焊接夹具-轴套版
PCB焊接夹具
  • 图纸编号:
    XM002272
  • 分类:
    CNC图纸
  • 文件格式:
    step
  • 发布人:
    MOLUN
  • 发布时间:
    2026-02-07 16:46
  • 开源协议:
    CC BY-SA协议
  • 下单次数:
    161次
0
侵权投诉 免责声明
简介
PCB焊接夹具-轴套版
应用场景
PCB焊接夹具
项目描述

默语智家-PCB焊接夹具-轴套版

8708368858546970624

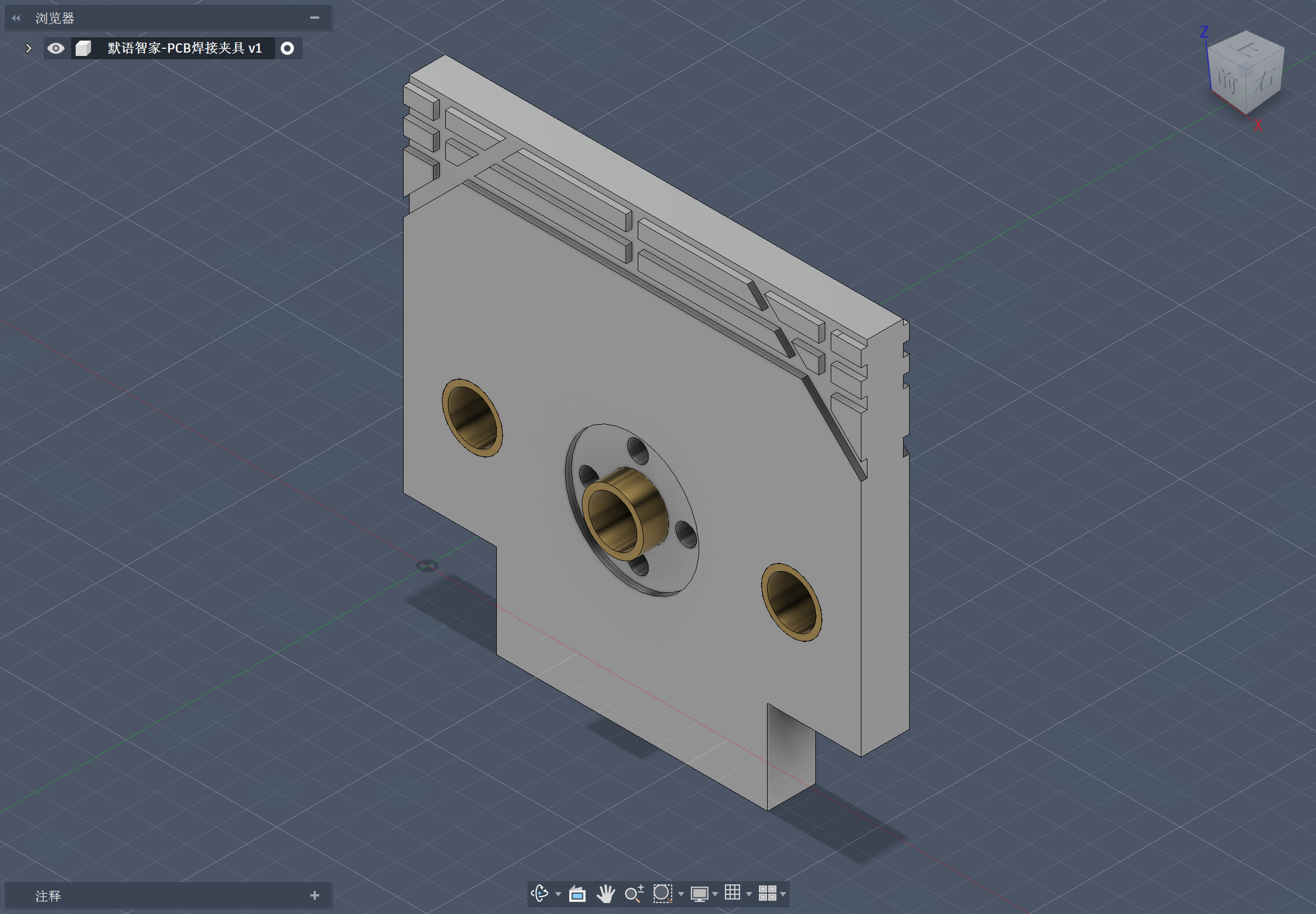

8708369139953647616

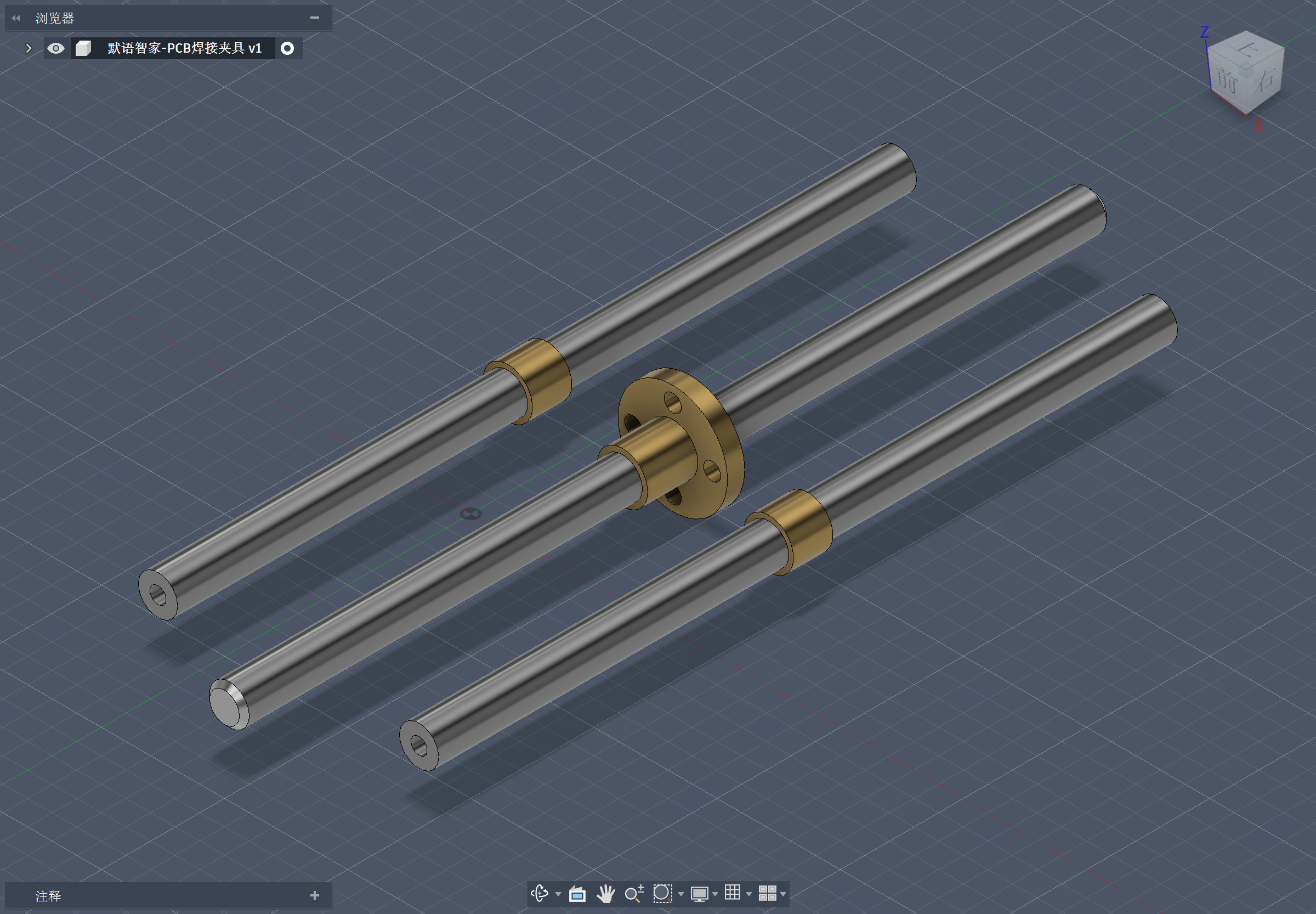

8708369226169597952

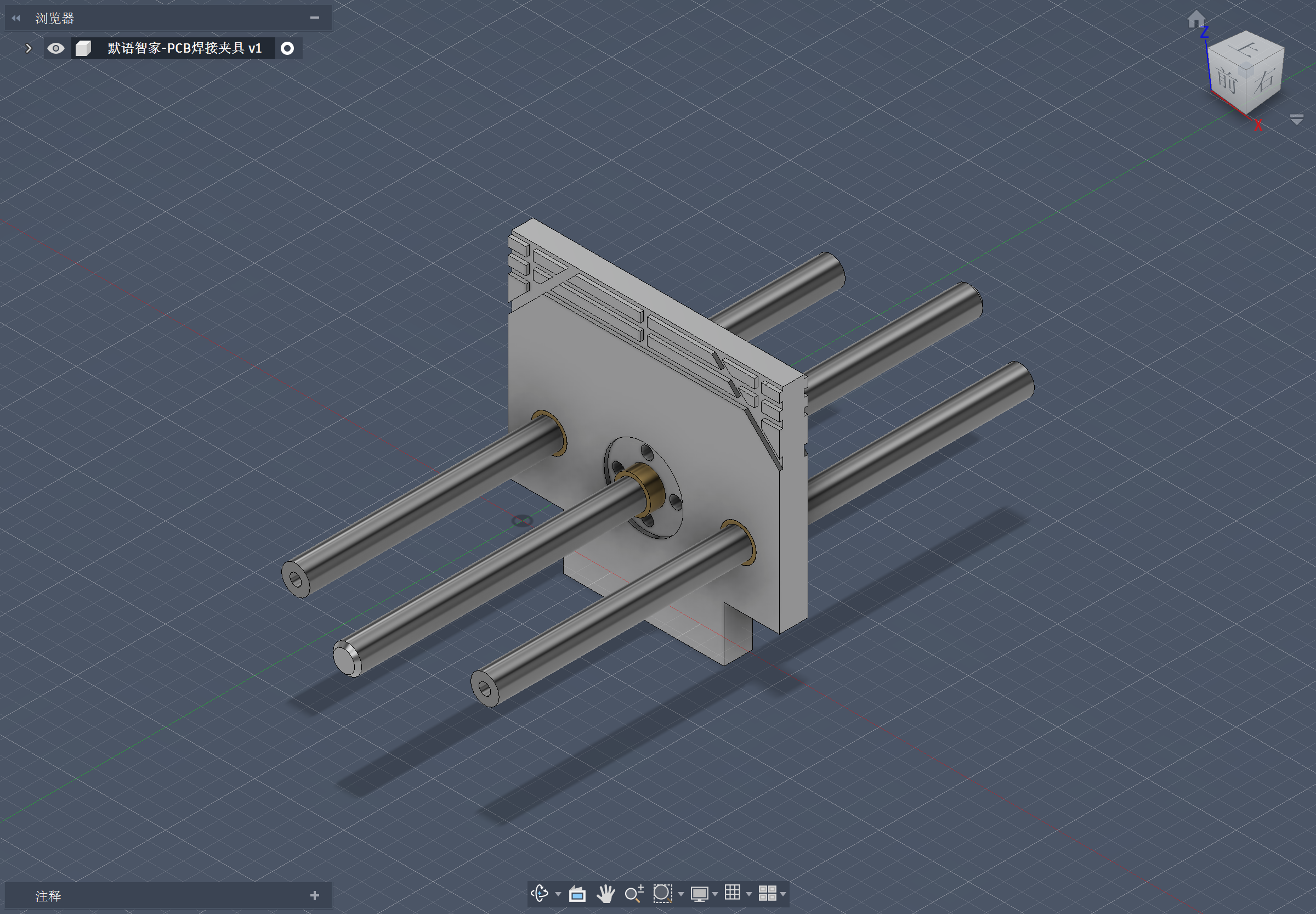

8708369307020894208

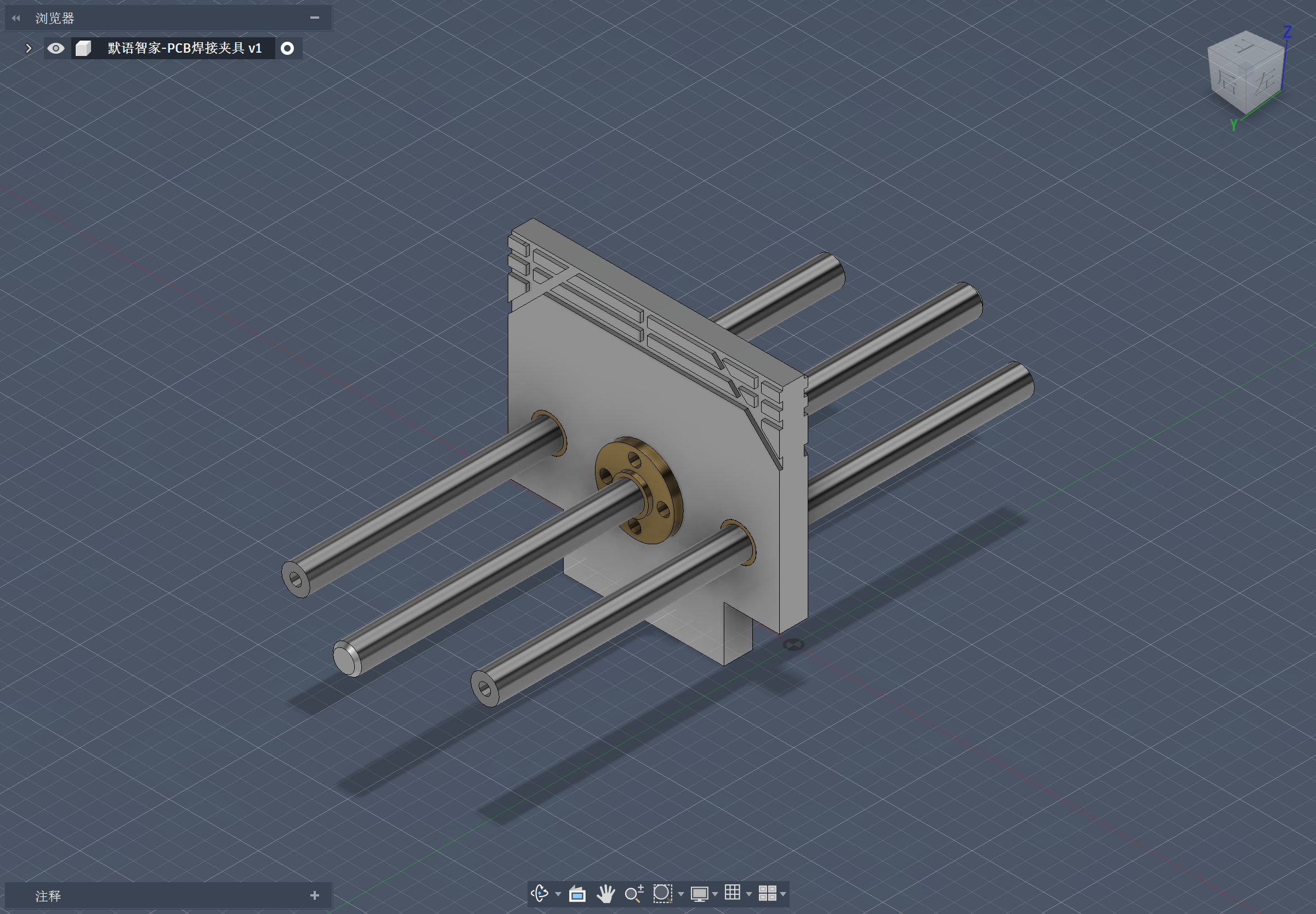

8708369378154397696

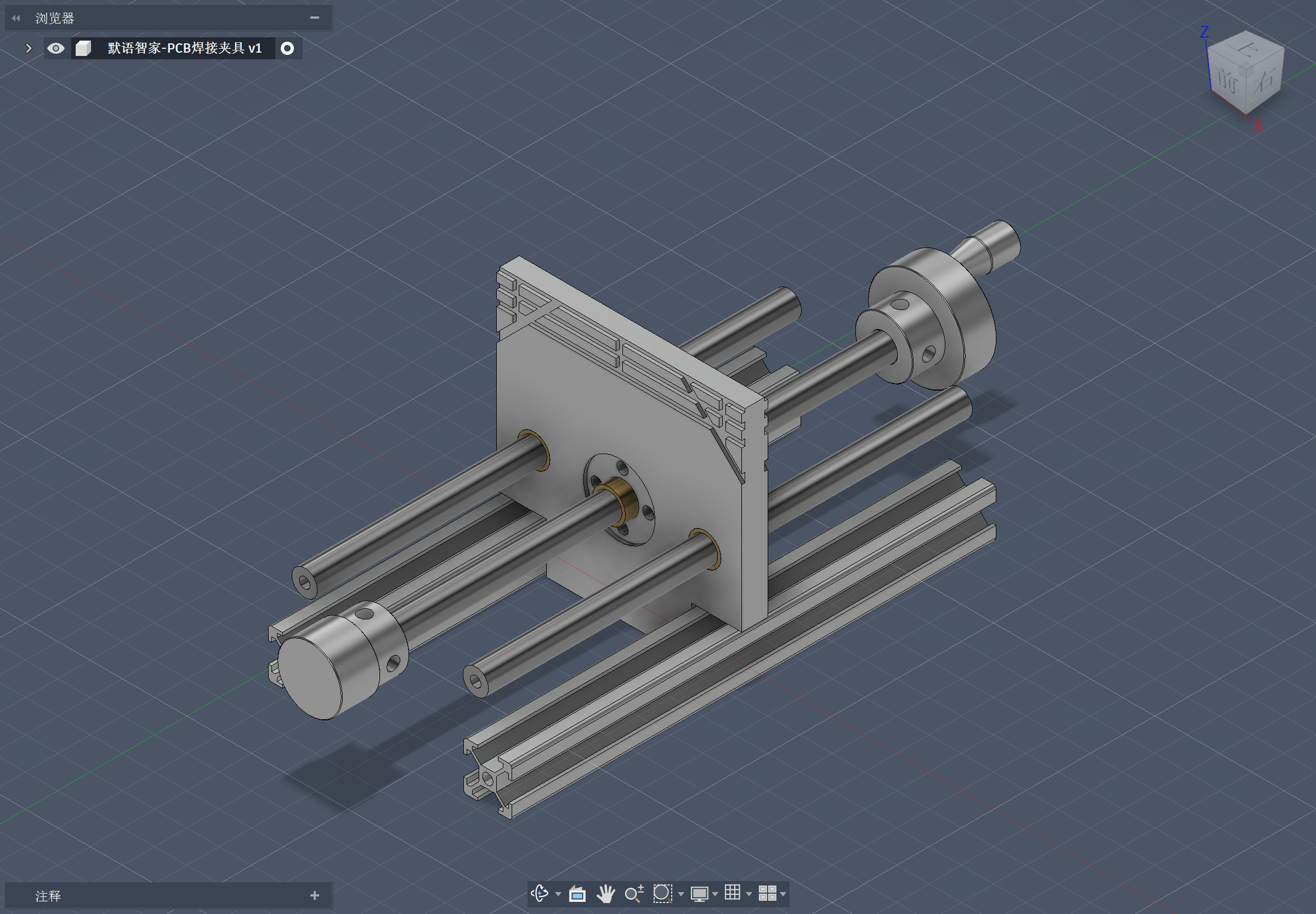

8708369459819253761

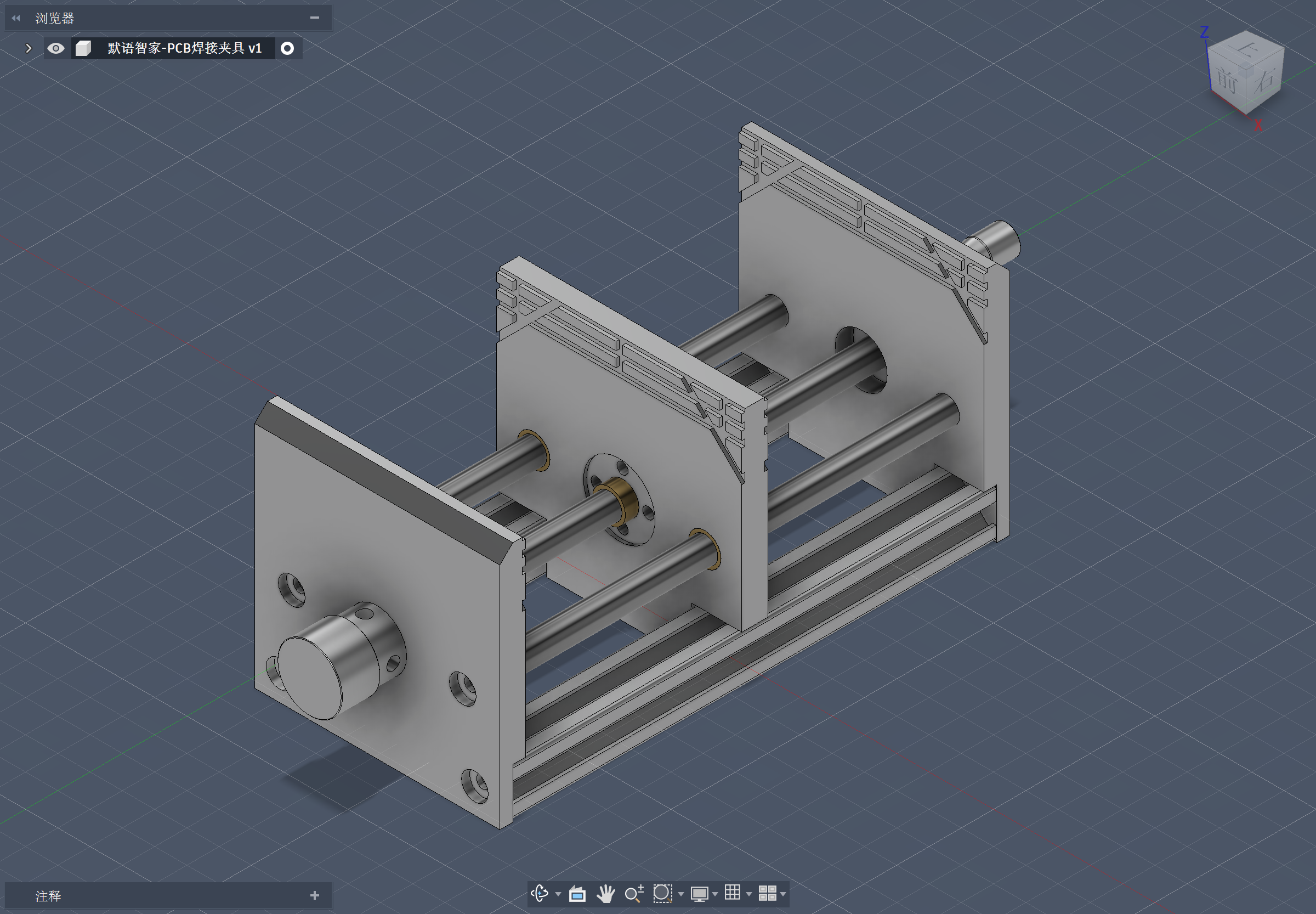

8708369844661125120

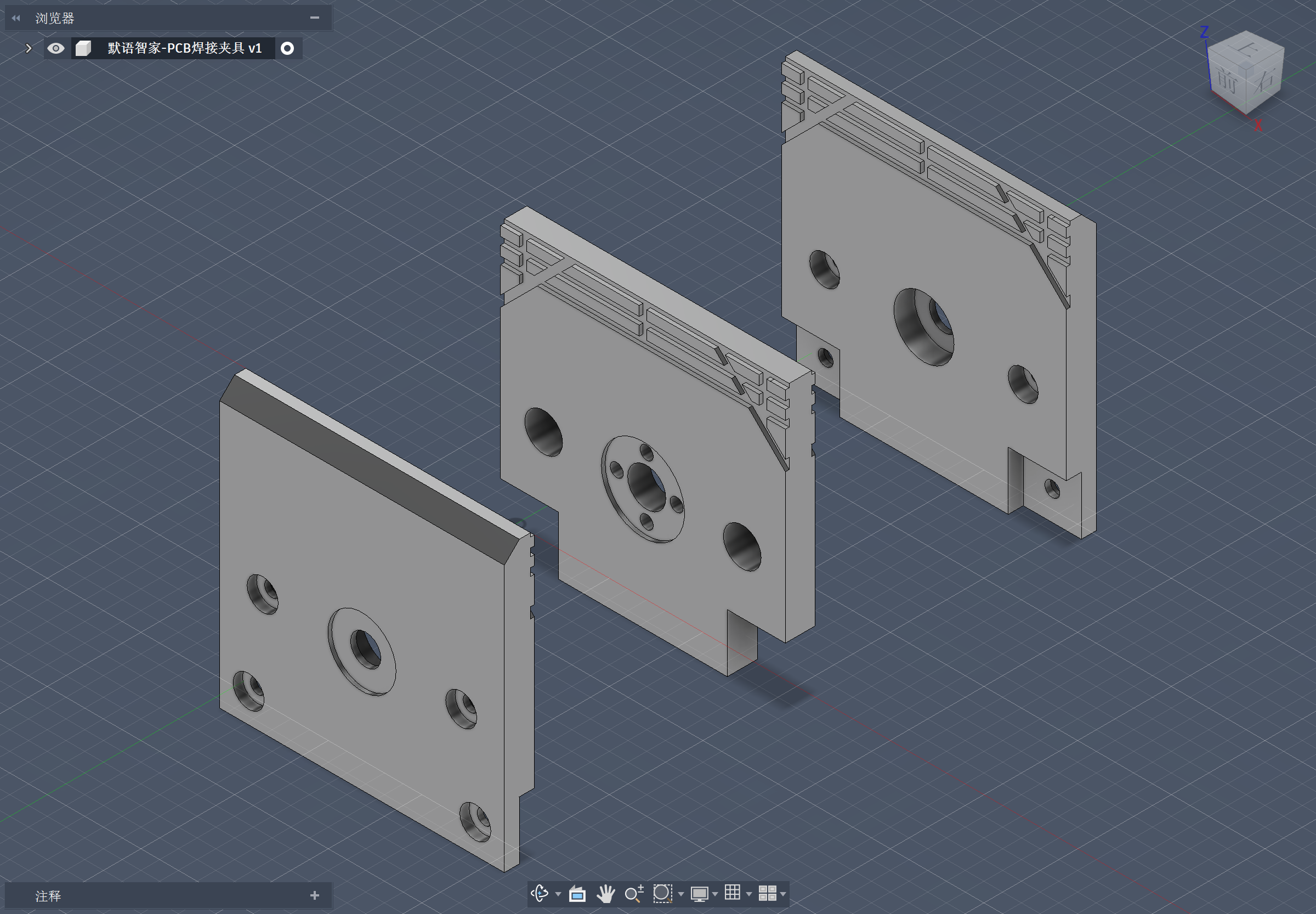

8708369622006222848

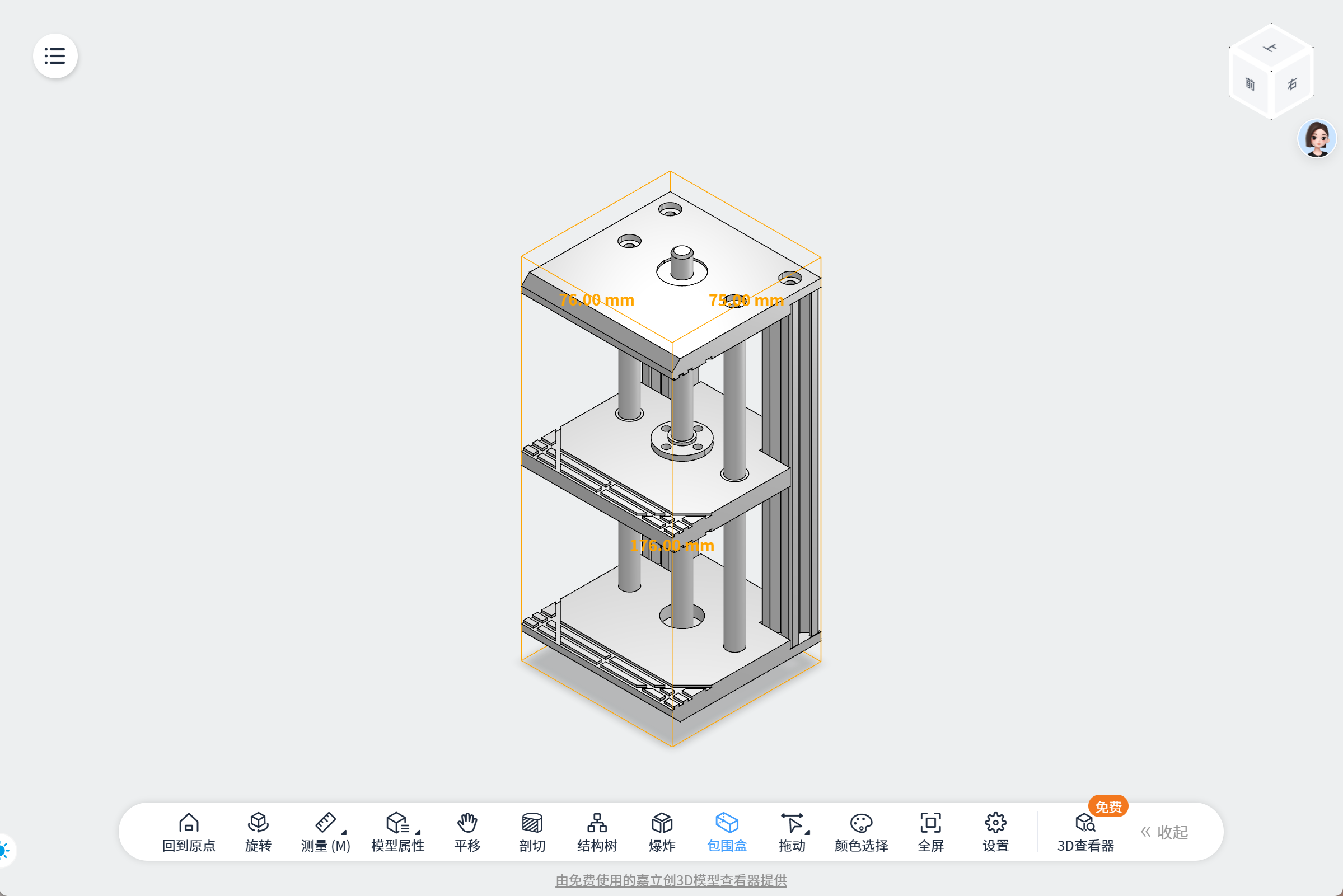

8708370155893768192

夹板尺寸为：76*75*8mm


零件：T8丝杆

规格：190MM配螺母

8708375848941924352

8708374327508885504

8708374422708355072

零件：双切边法兰型直线轴承

规格：2孔LMH8UU尺寸8*15*24 2只

8708374579547721728

零件：铝合金滚花手轮

规格：外径20孔径8mm手轮

8708374687136088064

零件：带摇柄滚花手轮

规格：8.1*D30（1只）带摇柄B10*10 直纹 铝本色

8708375085676552192

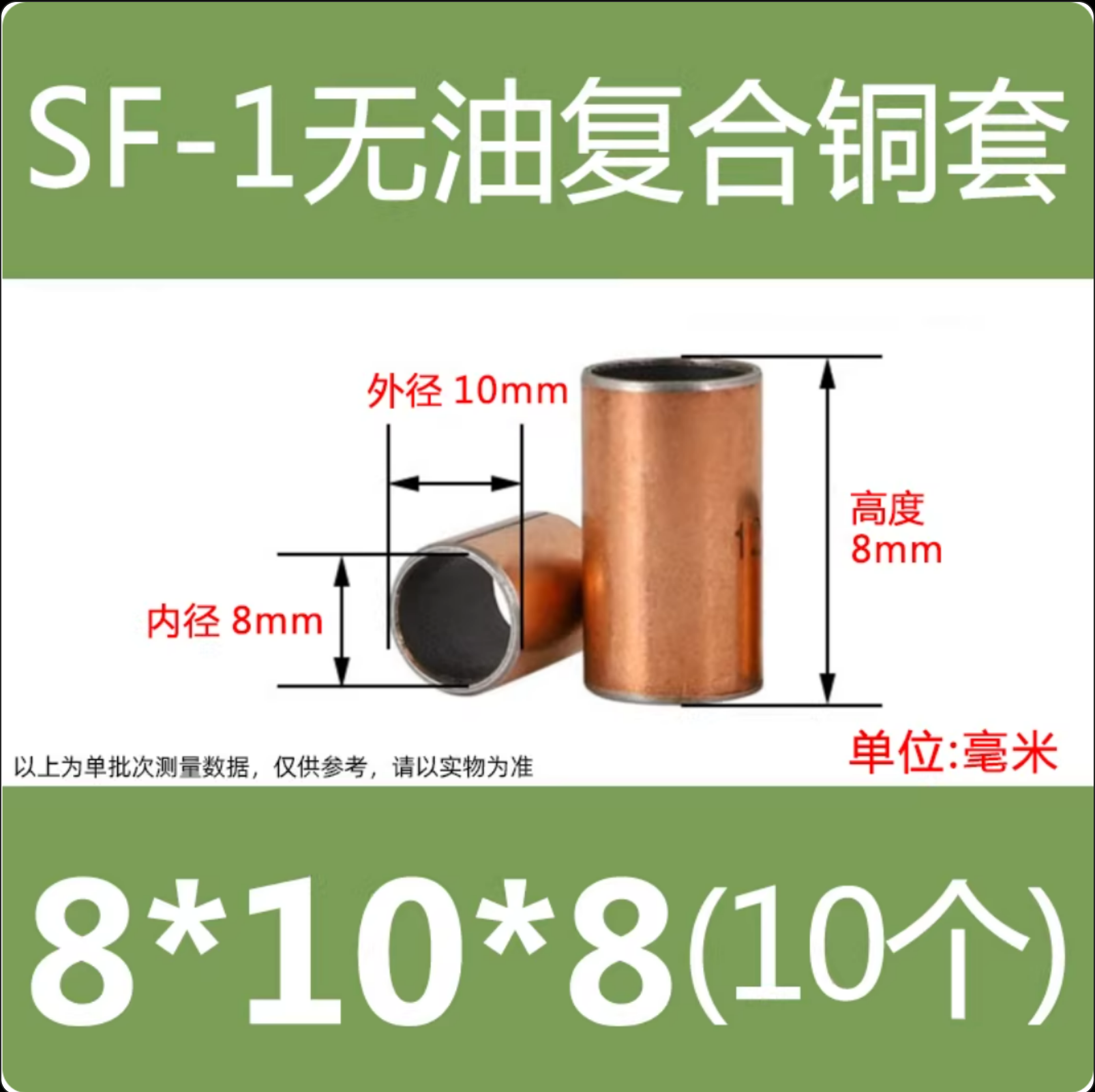

零件：8MM轴套

规格：内径8mm、外径10mm、高度8mm

8708375228985909248

零件：M8光轴

规格：硬轴Φ8*150mm（2支)两端M4内螺纹

8708375372665577472

零件：1515铝型材

规格：150mm

8708375515175174144

零件：688小轴承 2只

规格：688-内径8外径16厚5mm

8708375654842929152
