默语智家-PCB焊接夹具-直线轴承版
PCB焊接夹具-直线轴承版
PCB焊接夹具
  • 图纸编号:
    XM002273
  • 分类:
    CNC图纸
  • 文件格式:
    step
  • 发布人:
    MOLUN
  • 发布时间:
    2026-02-07 17:46
  • 开源协议:
    CC BY-SA协议
  • 下单次数:
    328次
0
侵权投诉 免责声明
简介
PCB焊接夹具-直线轴承版
应用场景
PCB焊接、维修
项目描述

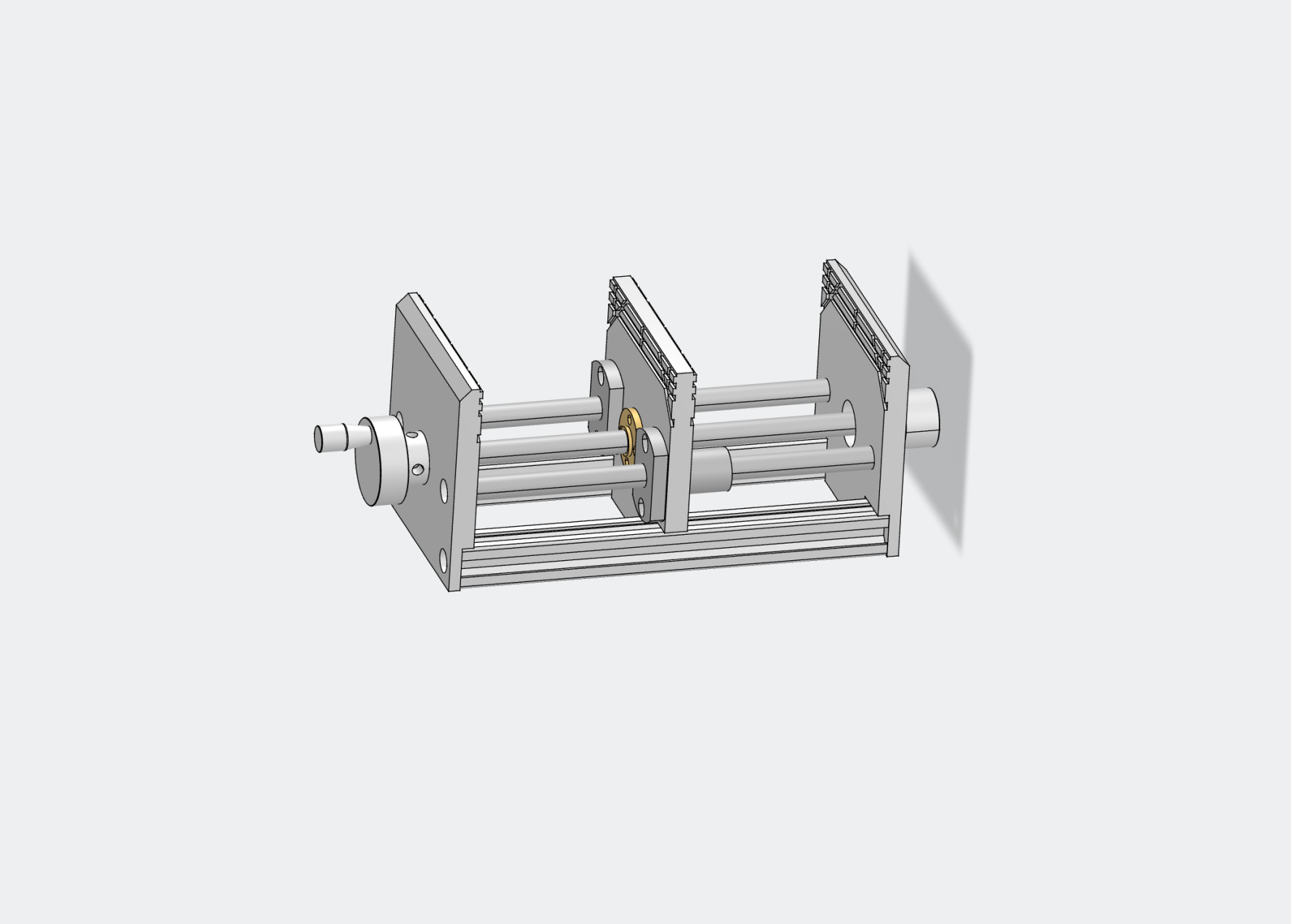

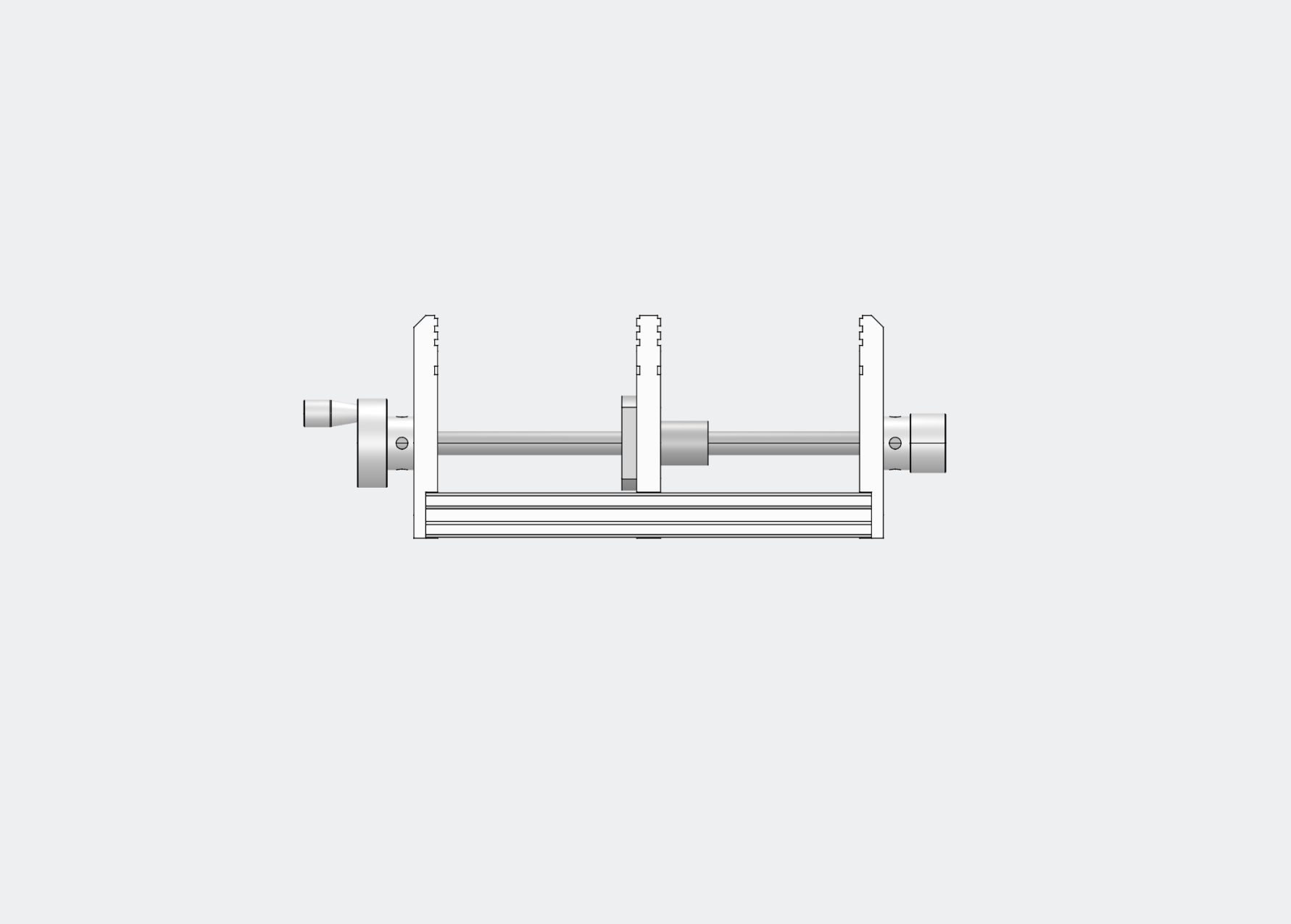

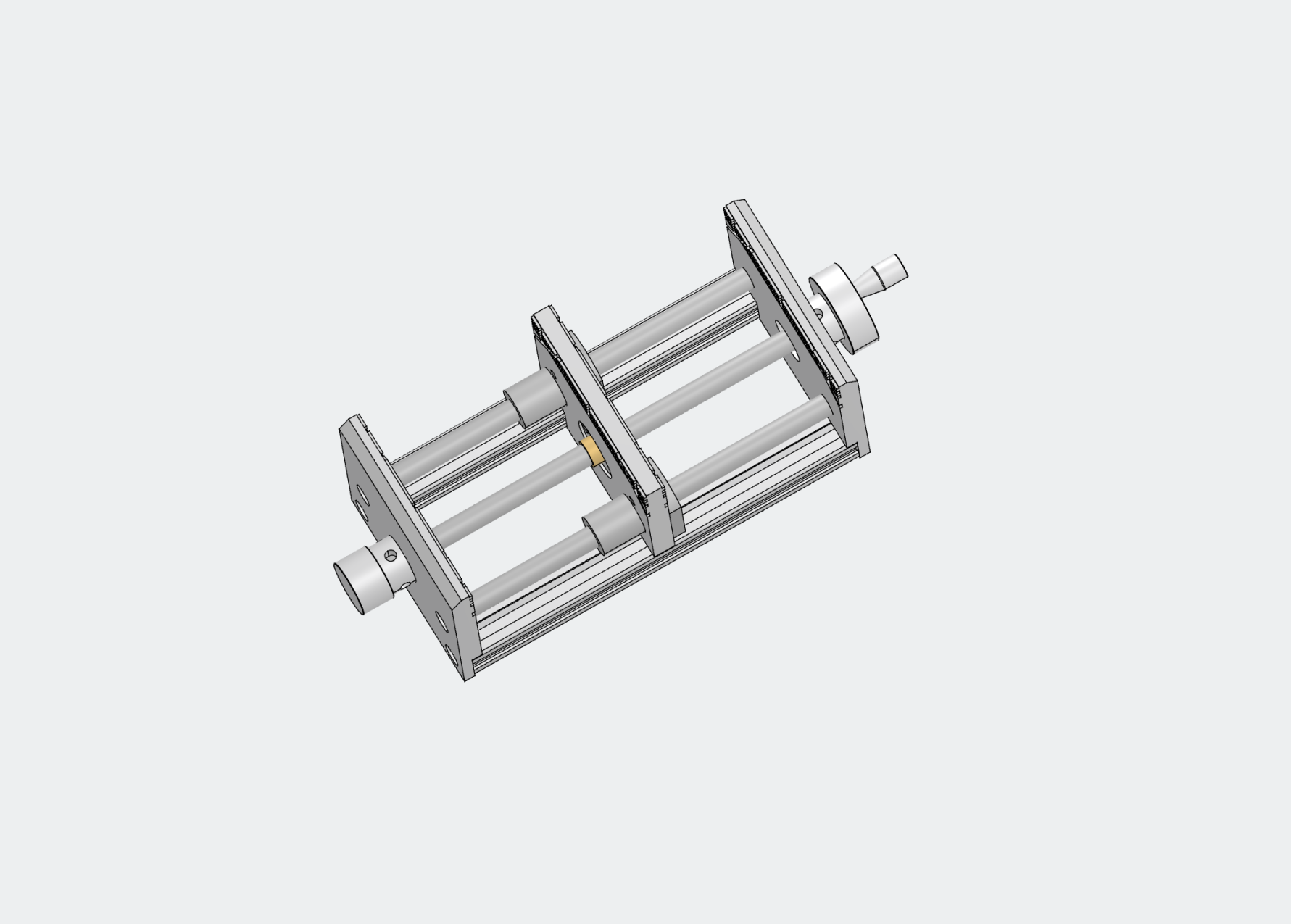

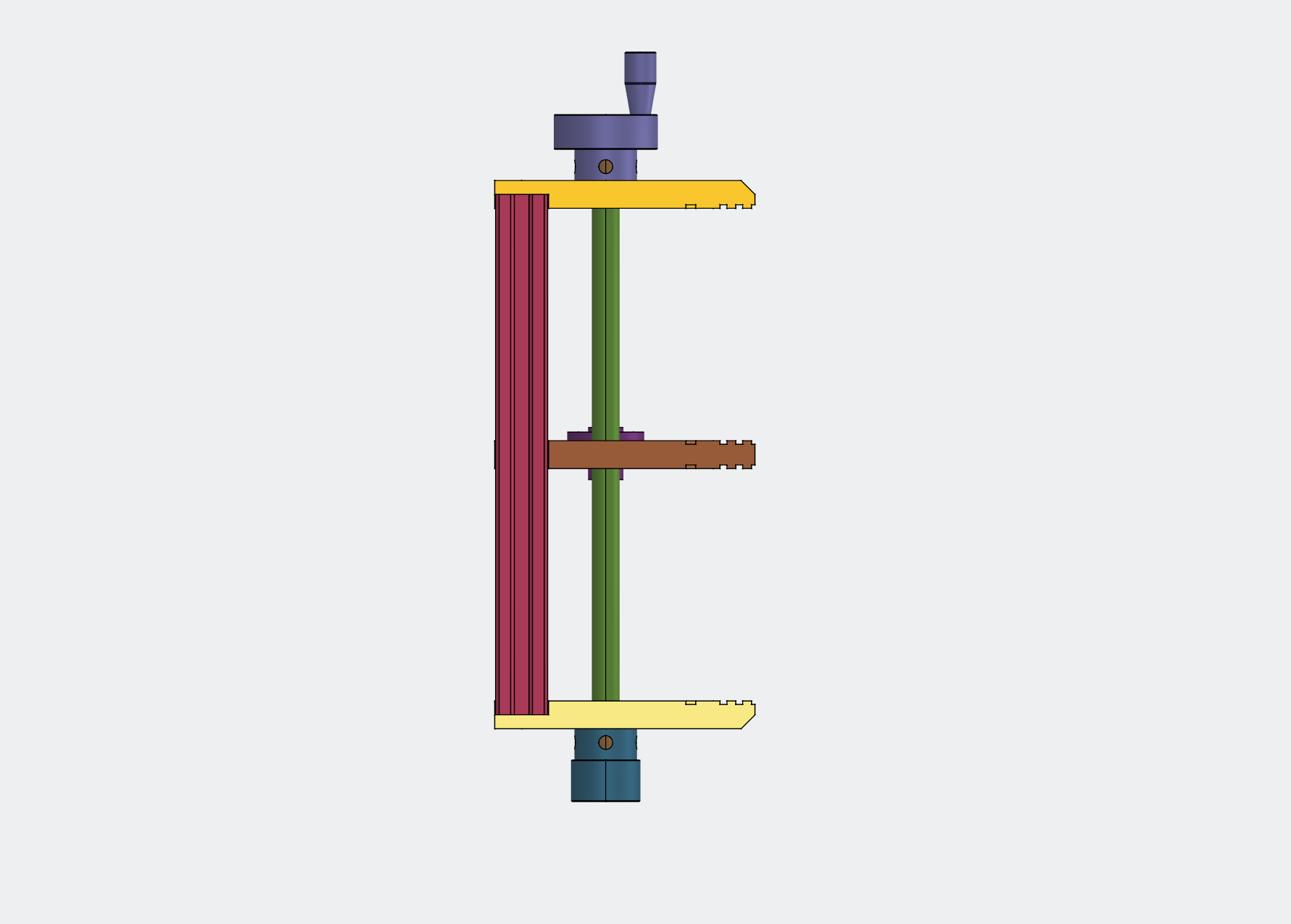

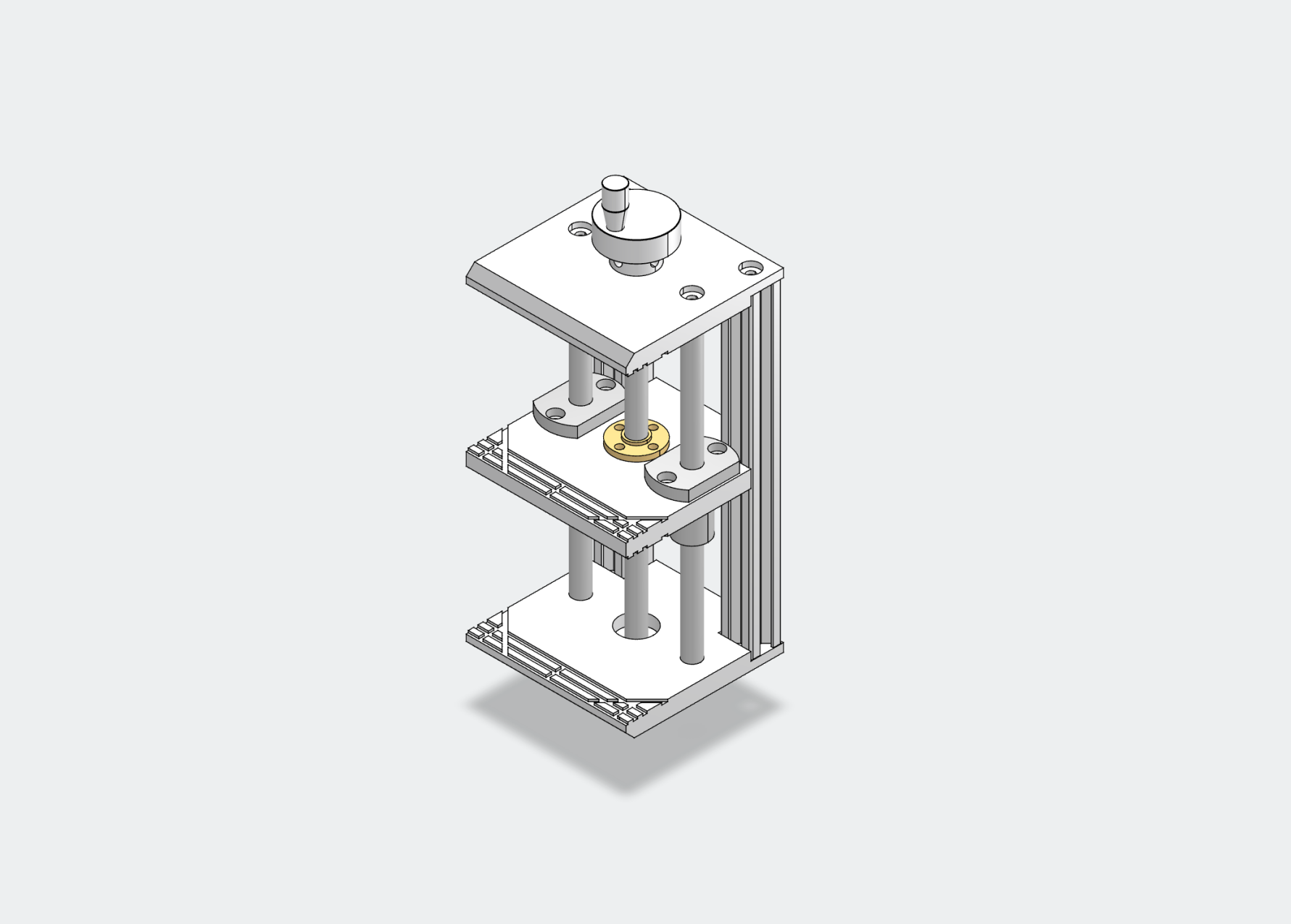

默语智家-PCB焊接夹具-直线轴承版

8708377229431599104

8708377300145537024

8708377369720512512

8708377427458760704

8708377547753971712

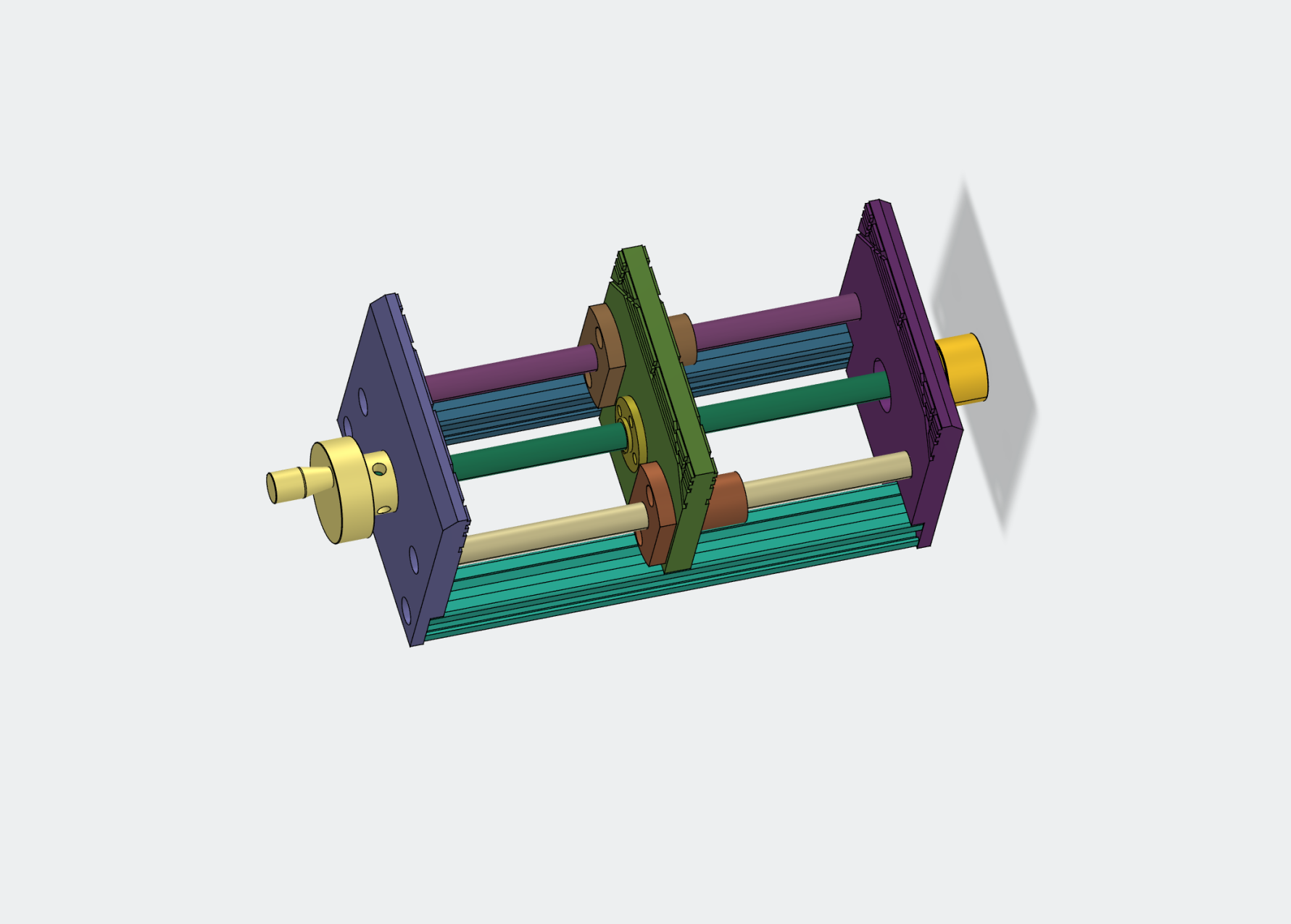

8708377627834060800

8708377729031385089

夹板尺寸为：76*75*8mm

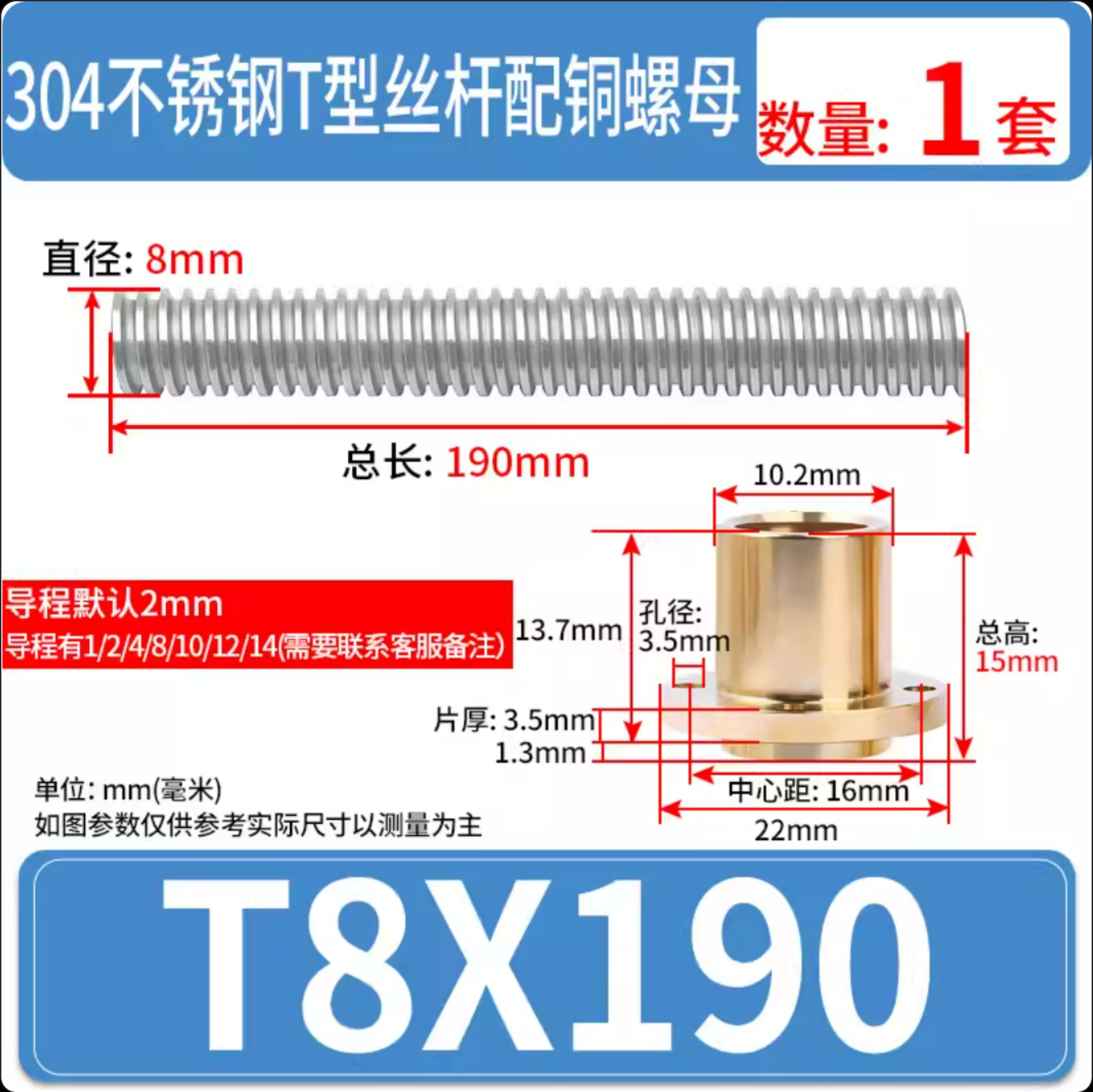

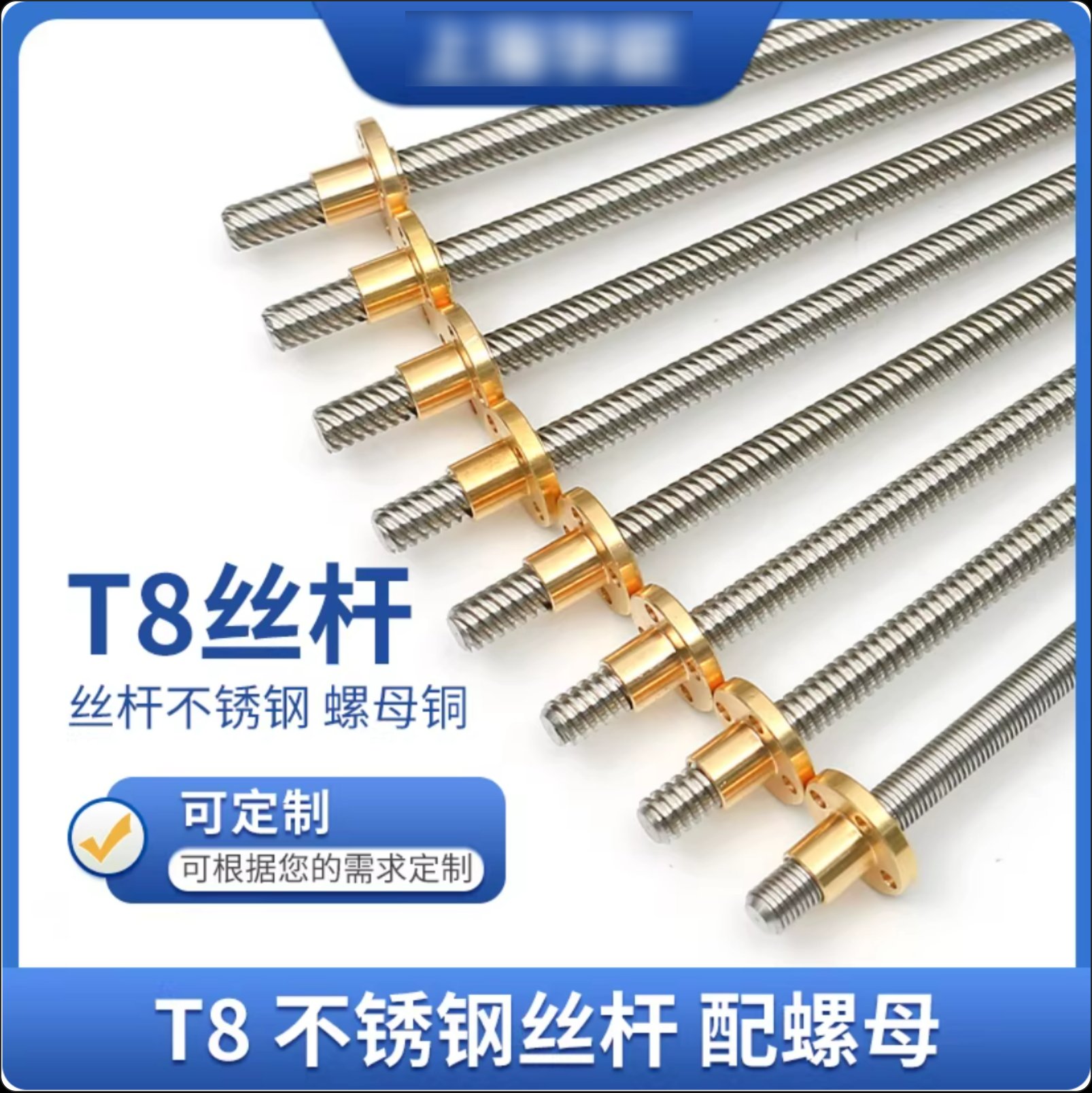

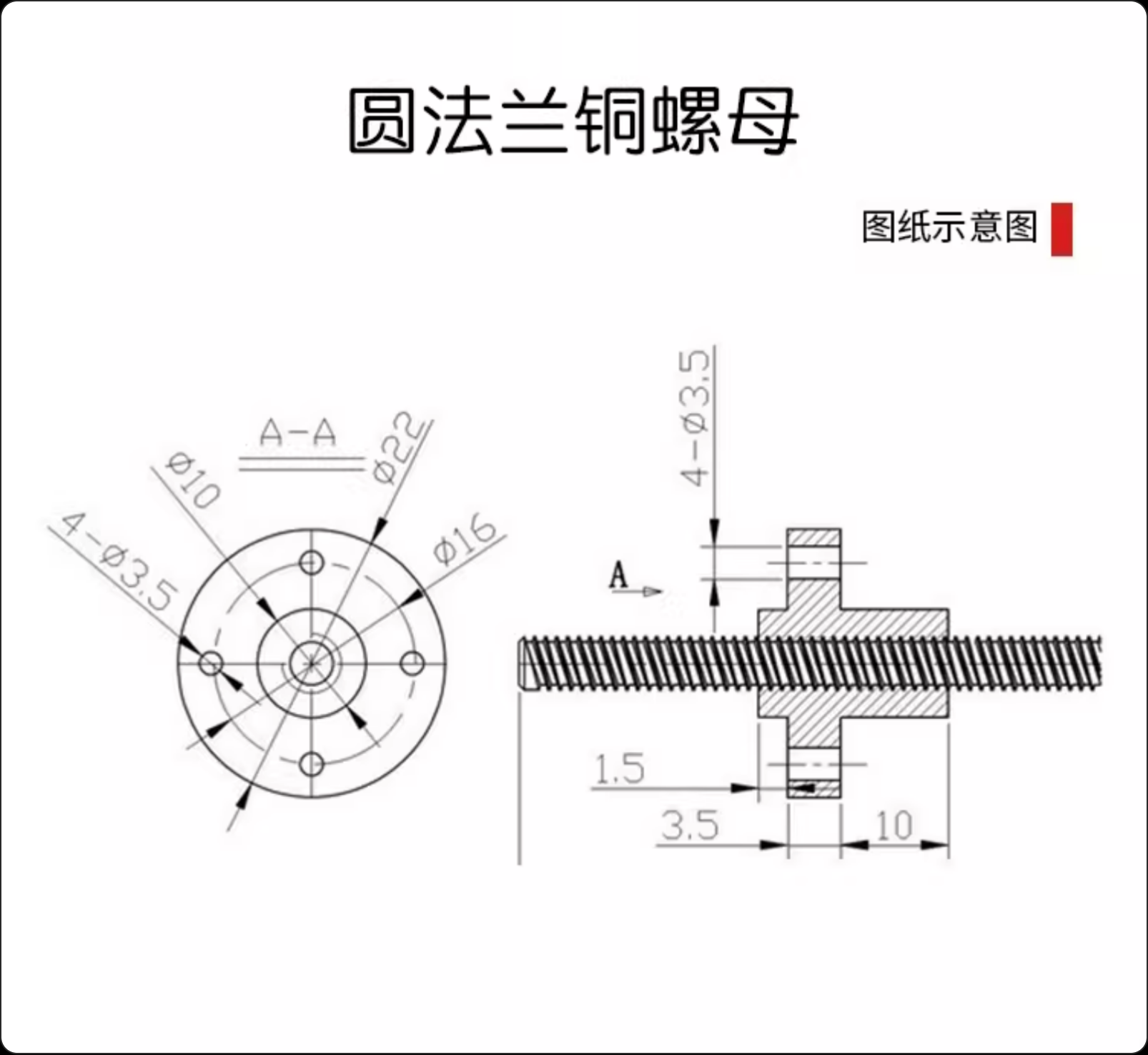

零件：T8丝杆

规格：190MM配螺母

8708375848941924352

8708374327508885504

8708374422708355072

零件：双切边法兰型直线轴承

规格：2孔LMH8UU尺寸8*15*24 2只

8708374579547721728

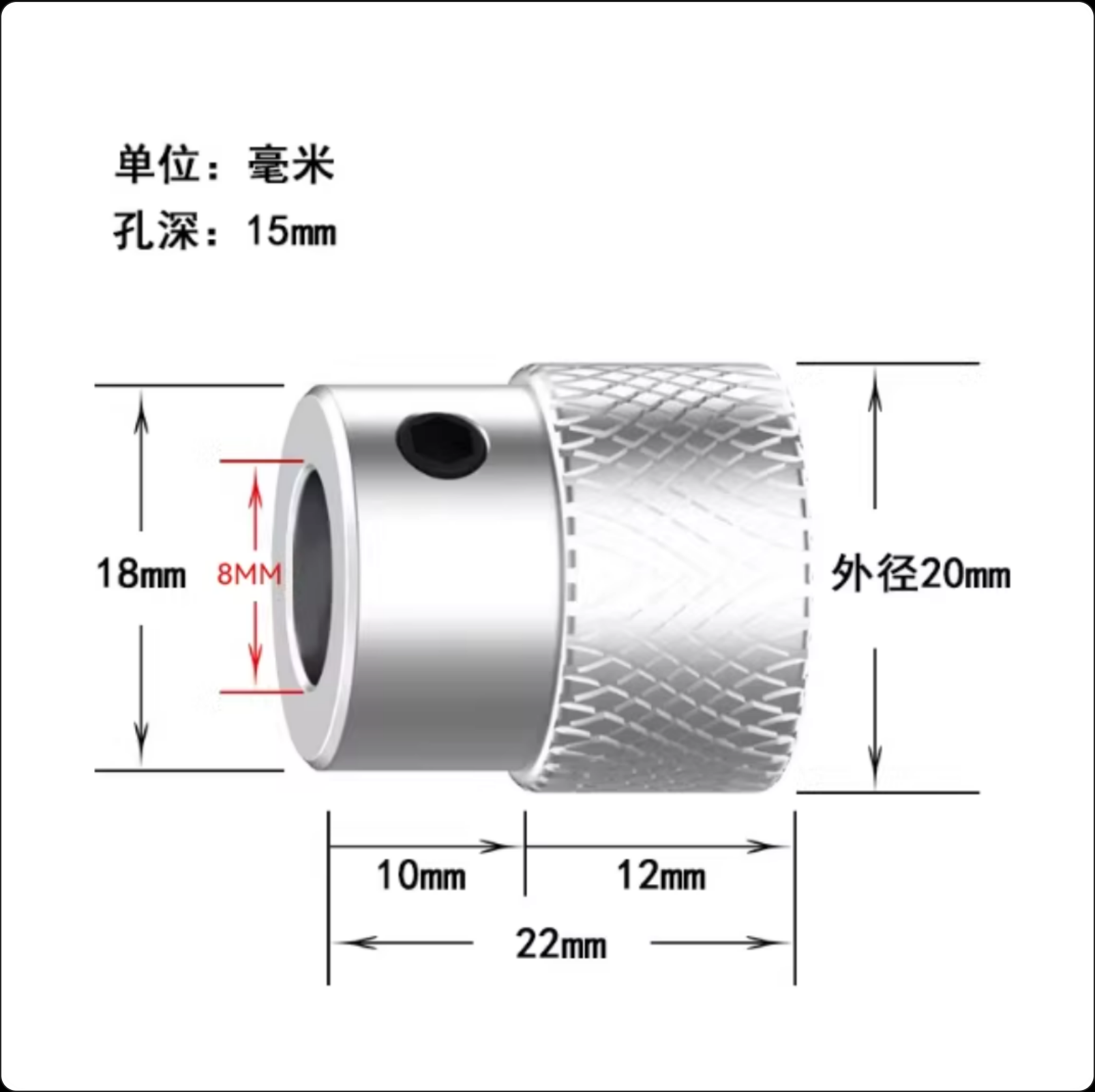

零件：铝合金滚花手轮

规格：外径20孔径8mm手轮

8708374687136088064

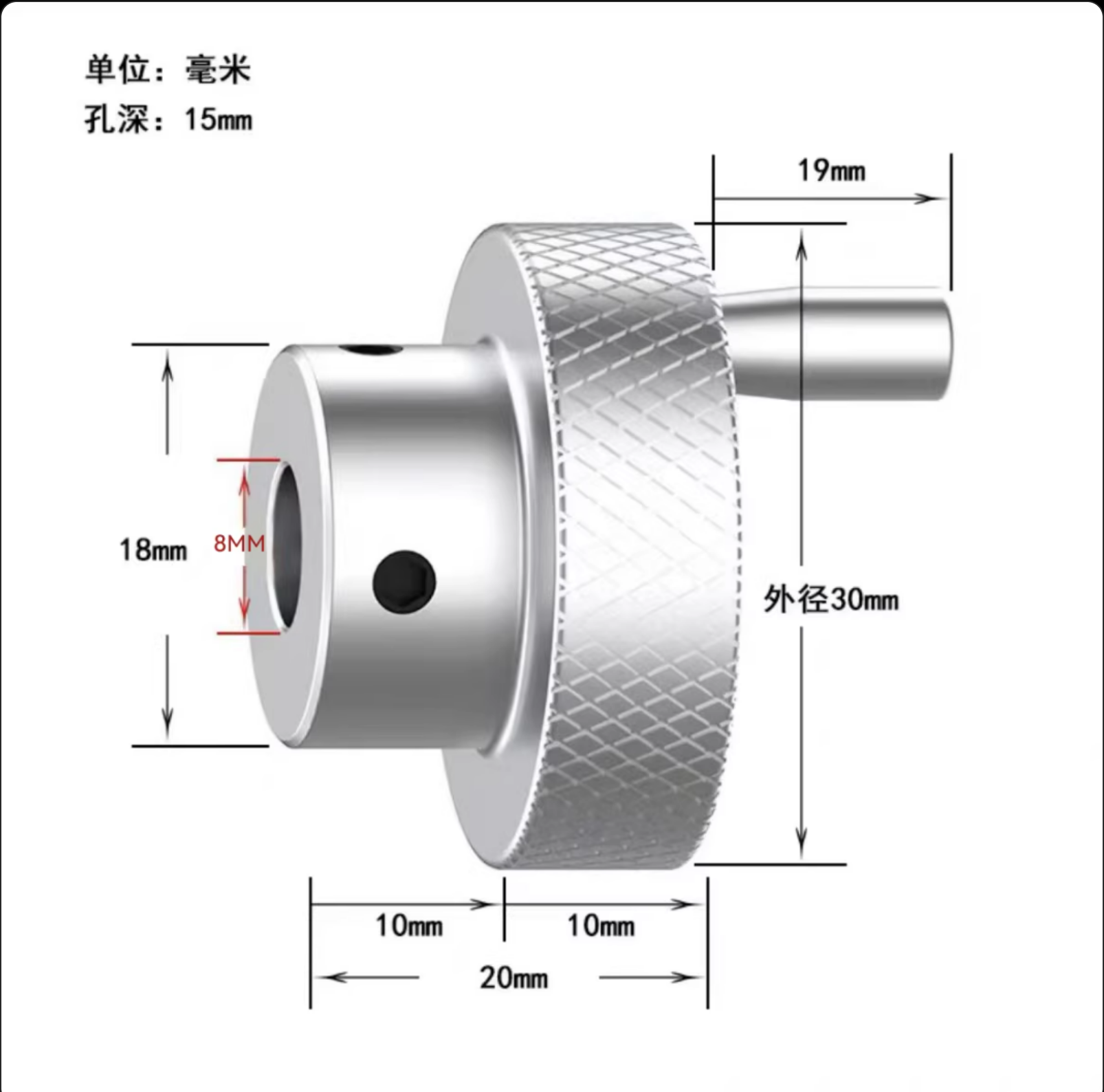

零件：带摇柄滚花手轮

规格：8.1*D30（1只）带摇柄B10*10 直纹 铝本色

8708375085676552192

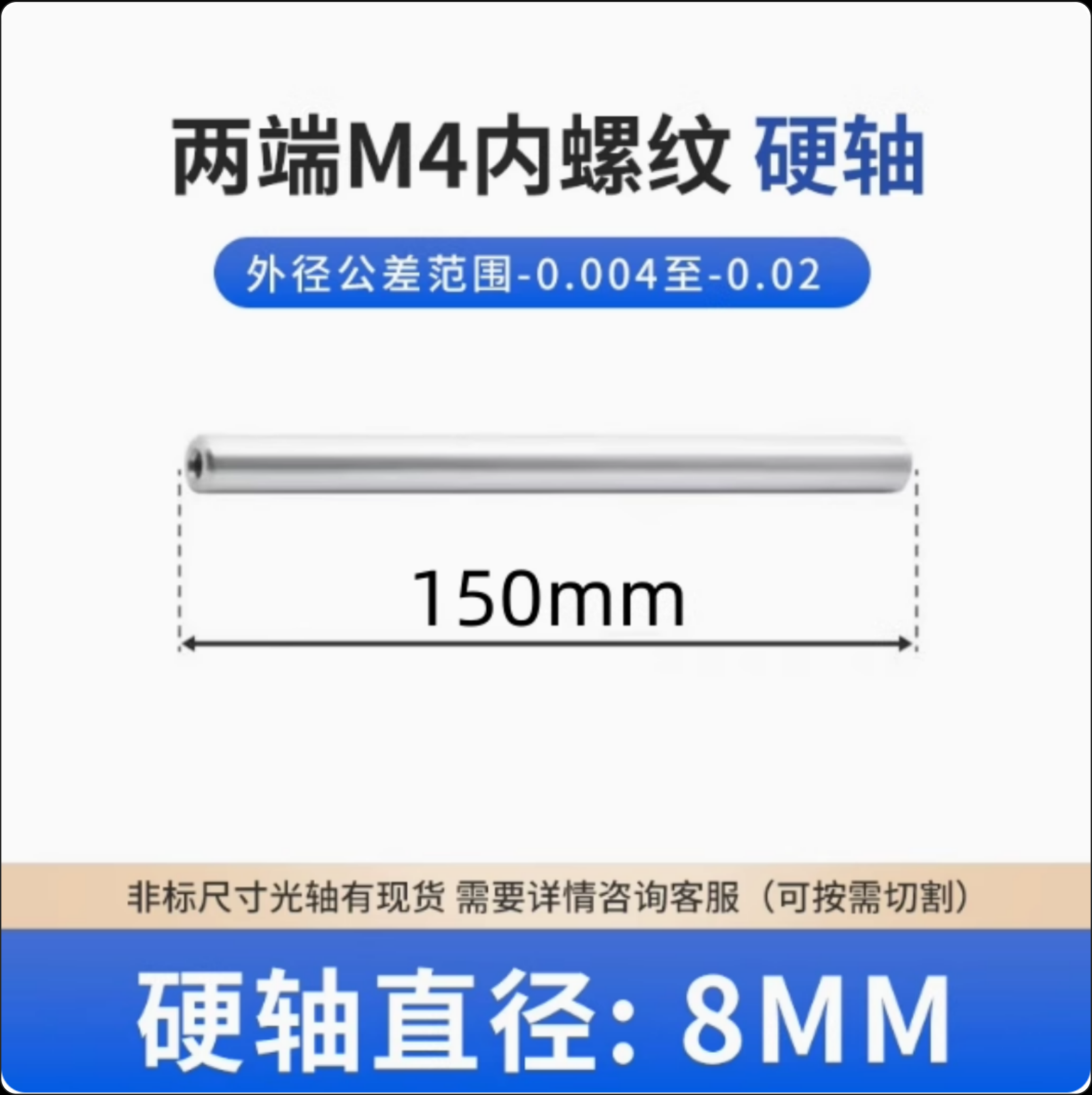

零件：M8光轴

规格：硬轴Φ8*150mm（2支)两端M4内螺纹

8708375372665577472

零件：1515铝型材

规格：150mm

8708375515175174144

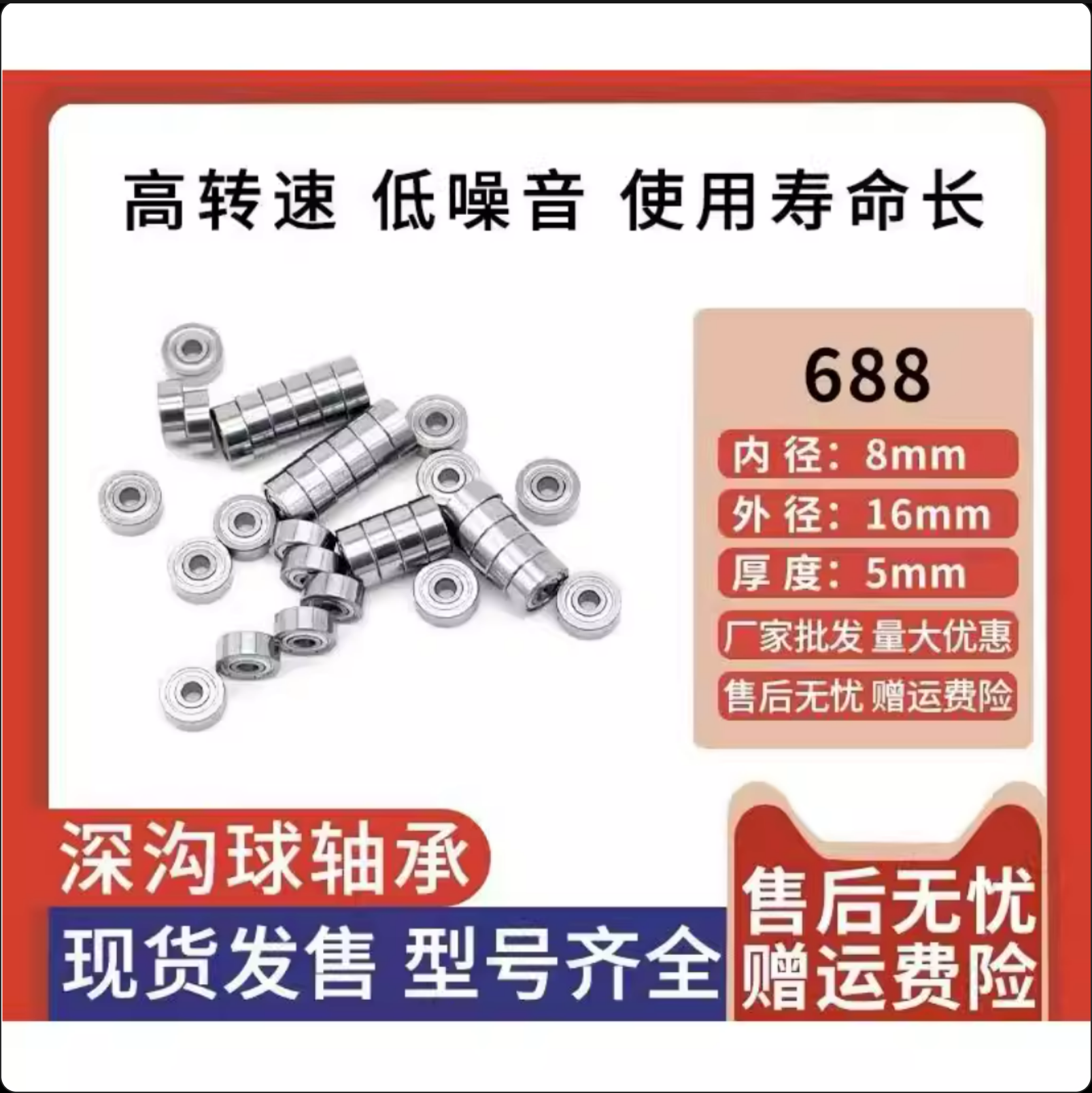

零件：688小轴承 2只

规格：688-内径8外径16厚5mm

8708375654842929152

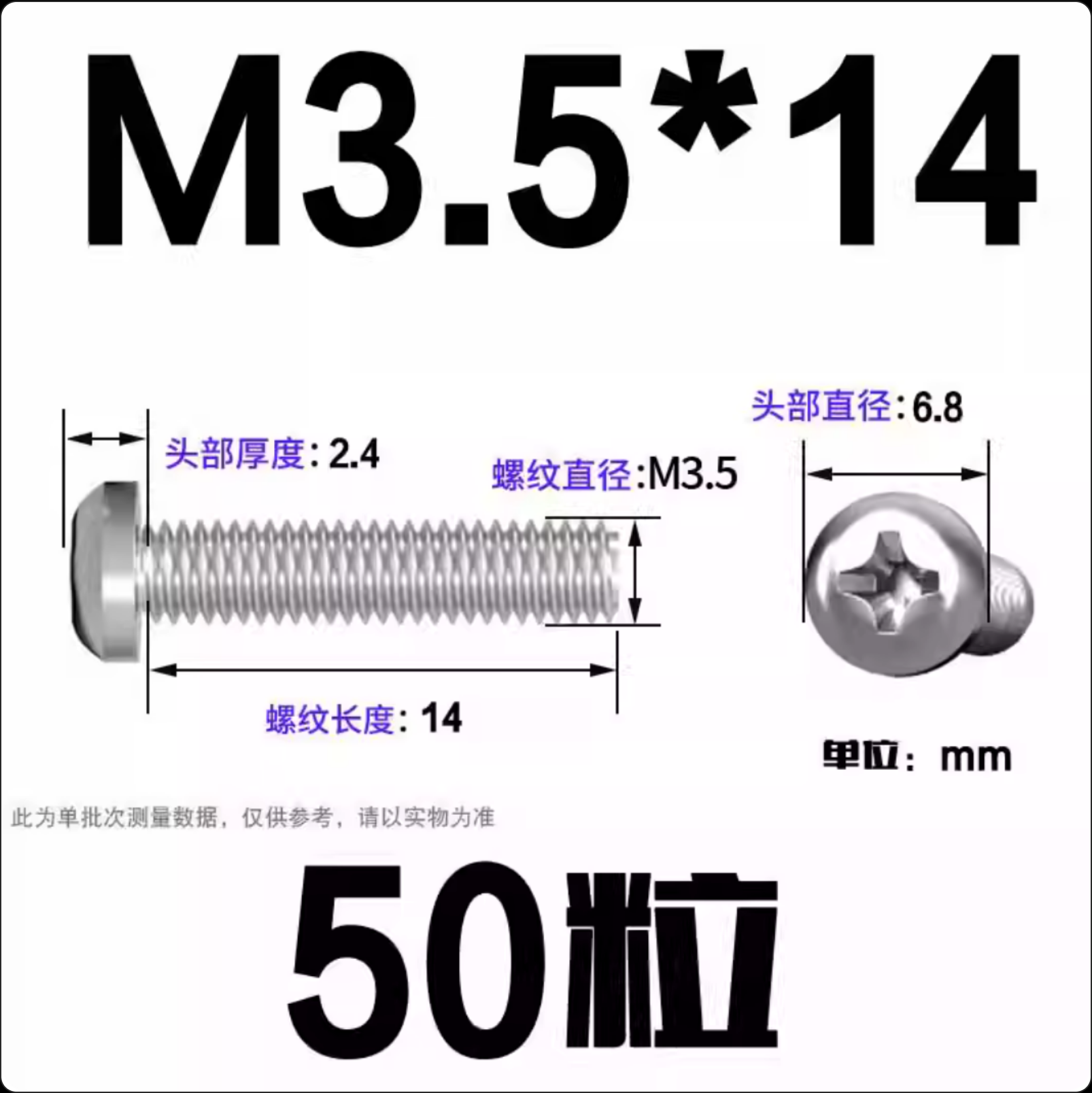

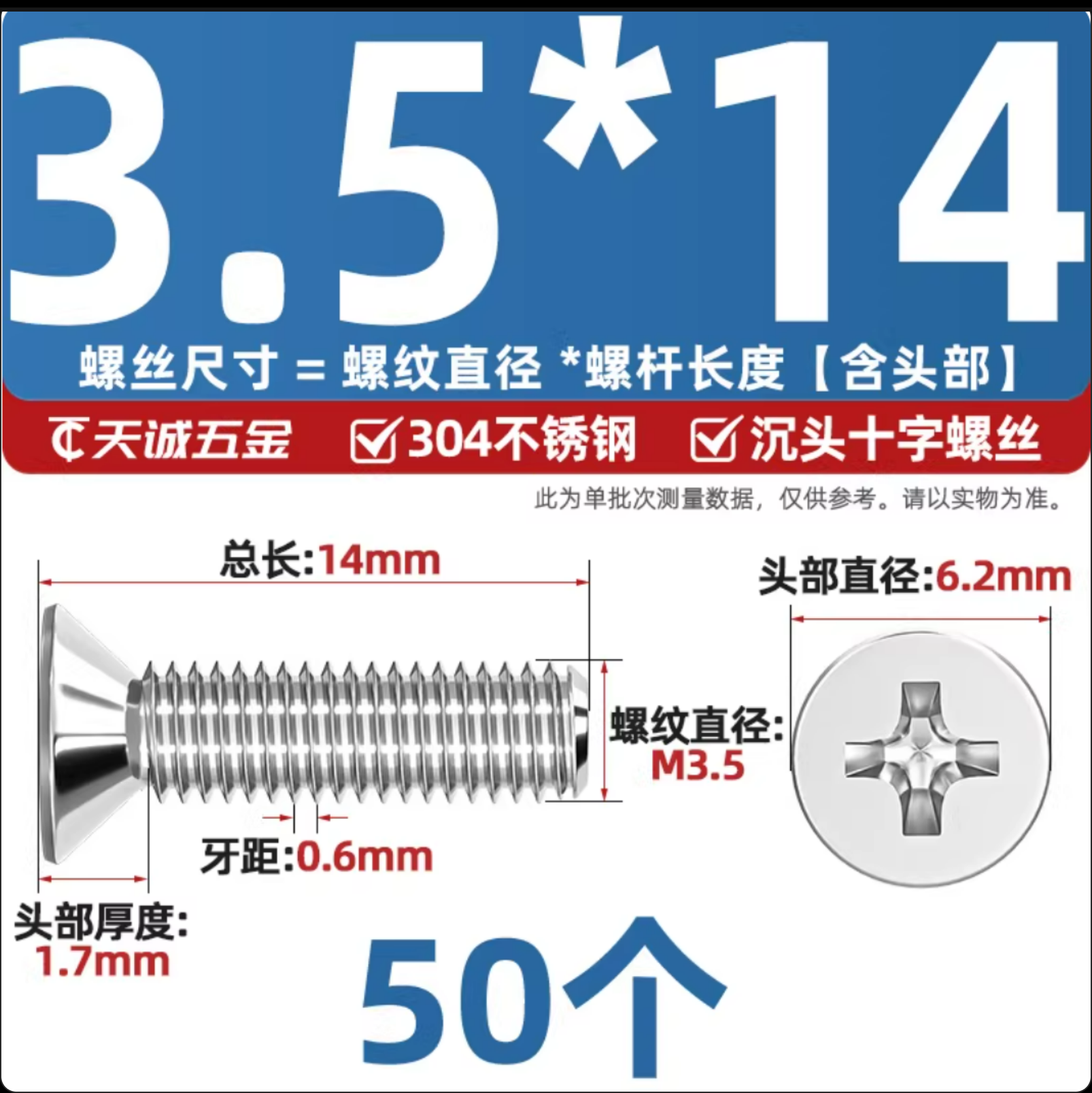

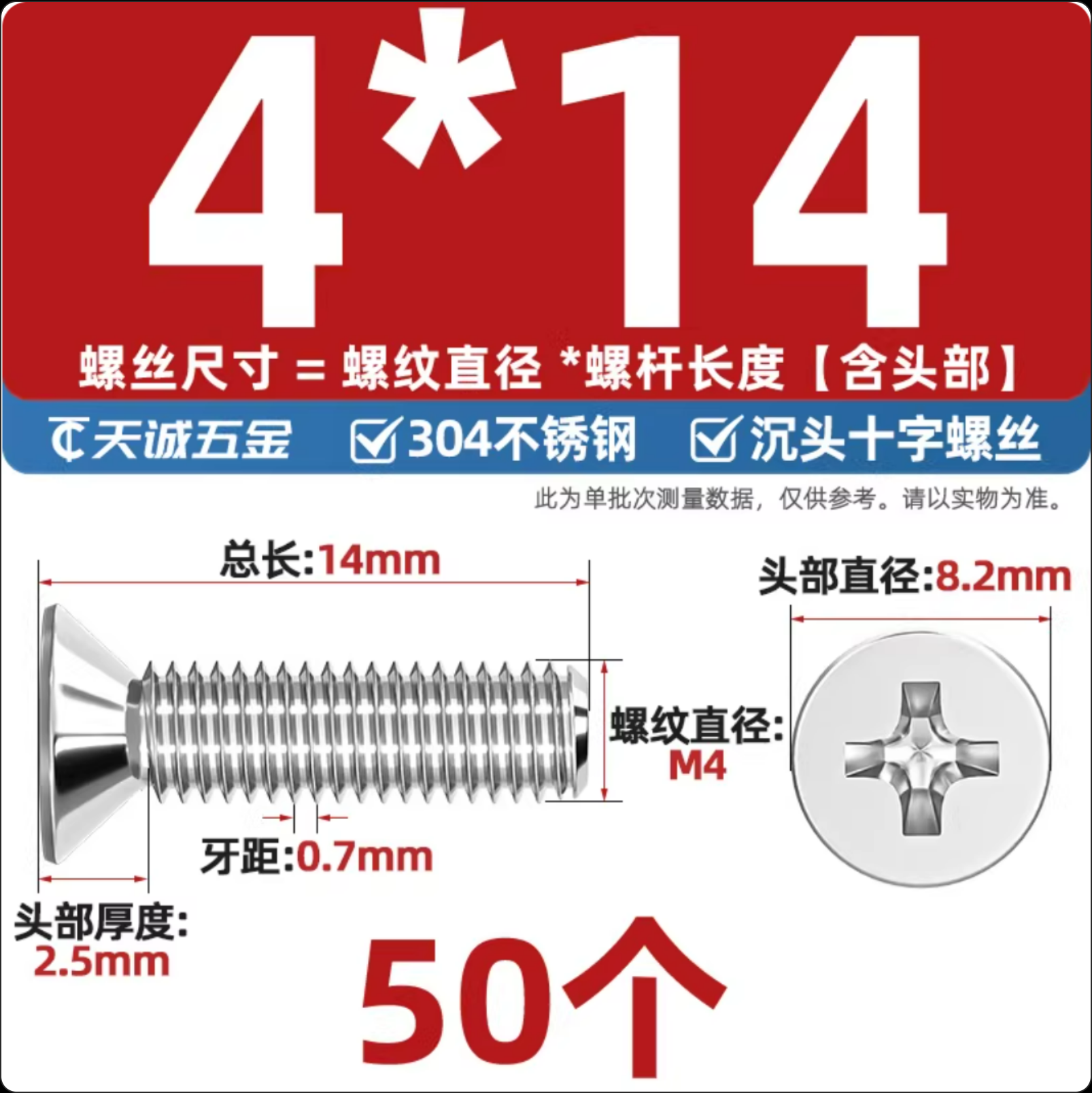

螺丝：M3.5、M4

8708378203490918400

8708378378669273088

8708378436522930176

评论（8）
评论区
全部评论 (8)
765432vV383O
2026-02-28 11:00:01 来自福建
中间这个板的源文件能共享一下吗，我想改一下孔，我换个一个法兰，如果可以发我邮箱只要中间这块 c18787@126.com
MOLUN
作者
2026-02-28 19:30:47 来自青海
发了 你查收一下
述半生
2026-02-08 22:12:02 来自吉林
【嘉立创CNC】我正在参加CNC免费/特价打样，转发可领20元运费券！非标零件加工低至0元，你也来体验下吧： https://www.jlc-cnc.com/ac/ACUHiDI0/CP8dQX8p
098765uU342M
2026-02-08 19:25:56 来自湖北
这个会不会两边都不能完全贴合？
987654hH160c
2026-02-26 16:28:18 来自北京
看起来是的。感觉最好是反过来安装。
765432fF096a
2026-02-08 09:26:30 来自浙江
这个是最新版本吗
321098dF978d
2026-02-08 08:22:34 来自山西
给每个 板上设计几个3MM窟窿，方便自己安装绝缘柱子，类似，修表固定表的柱子！！！！ 或搜索 修表夹
MOLUN
作者
2026-02-28 19:34:08 来自青海
没接触过这个东西，之前想过开几个螺丝孔方便装万向夹具
