PCB电路板夹台
- 图纸编号:XM002279
- 分类:CNC图纸
- 文件格式:step
- 发布人:
万峰湖矶钓 - 发布时间:2026-02-09 09:39
- 开源协议:CC CC0协议
- 下单次数:257次
侵权投诉
免责声明
简介
6MM光轴 两根
M8*150MM丝杆 一根
LMH-6UU光轴座 两个
滚花手柄M8 一个
菱形座KFL08 两个
M4*12-18规格 任选
M4*6
M3*20
应用场景
电路板夹台
项目描述
- pcb电路夹台尺寸80*8，可全部在立创cnc下单
- 滚花手柄看个人喜好可装两个，我觉得装一个刚刚好，装两有点多余了。
- 中板 -前.STEP不需要攻丝，中板 -后.STEP攻两个螺丝孔就够了，侧板前后各分别只攻两个螺丝孔。
- 需要的配件
6MM-100MM 光轴 两根
M8*150MM丝杆 一根

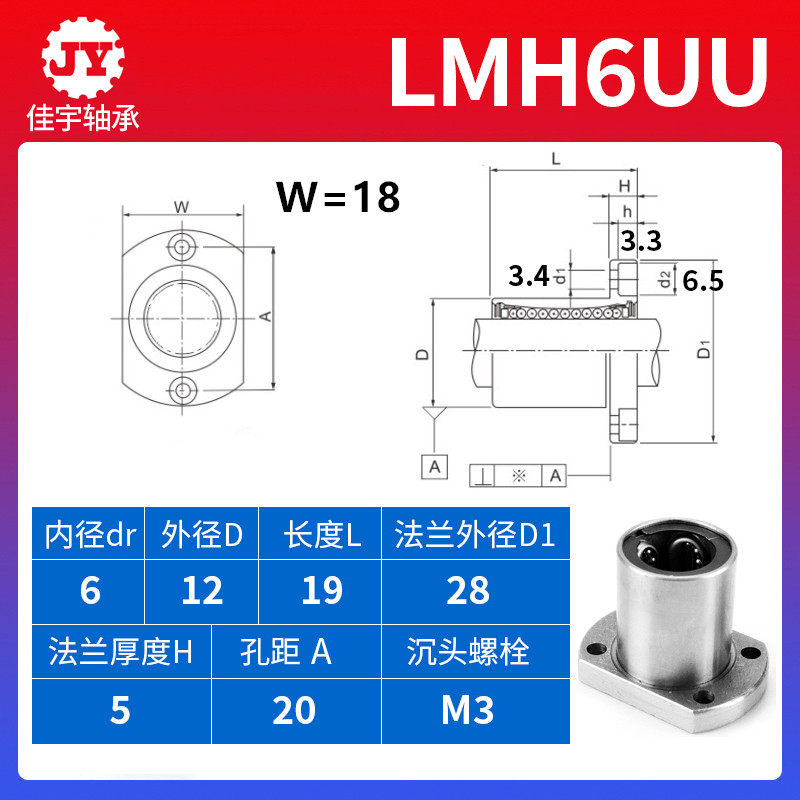

LMH-6UU光轴座 两个
滚花手柄M8 一个

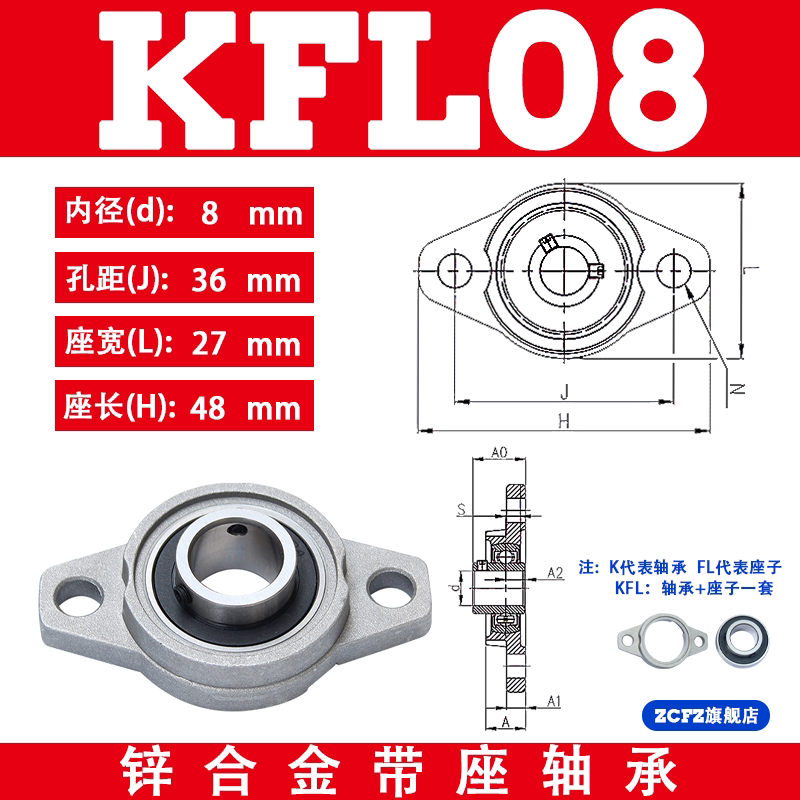

菱形座KFL08 两个
M4*12-18规格 任选
M4*6
M3*20
底板螺丝M2*5 注塑铜螺母M2*3*3.2
更换底板可做成360独旋转,需要带的磁铁M8*2
评论（12）
评论区
登录
或
注册
后才可以评论哦！
全部评论
(12)
0199BbPe36
2026-03-01 09:04:03 来自未知
已下单4块板子 底板没有 可以用其他材料替代吗？
万峰湖矶钓
作者
2026-03-01 17:30:51 来自云南
https://model.jlc-3dp.cn/modelDetail/75d84ff75baa4b12aa6e810772947702.html 里面有底板，只打印底板就行了
万峰湖矶钓
作者
2026-02-27 11:18:23 来自云南
3D打印文件 https://model.jlc-3dp.cn/modelDetail/75d84ff75baa4b12aa6e810772947702.html
654321iO300i
2026-02-27 08:40:13 来自吉林
好像少个底座3D零件文件，只有侧板前后和中板前后。
987654hH160c
2026-02-26 16:22:52 来自北京
你的那两个有颜色的是3d打印的么？没看懂为啥中间搞两个板子。
万峰湖矶钓
作者
2026-02-26 22:55:43 来自未知
一个月只能白嫖两次cnc，先暂时用3D打印件装上，中间两块美观一点而已掩盖直线滑块突出的地方然后就可以做成两种夹型。你注意查看3D装配图就直观的知道了！
654321iO300i
2026-02-26 10:13:27 来自吉林
旋转的底板文件在哪里下载？
万峰湖矶钓
作者
2026-02-26 10:26:32 来自云南
已经上传了还没审核，但我建议不要用旋转的，因为旋转板上部使用了四块铝板+底板，太重了，下部只有旋转盘-轻，旋转起来不是很舒服。用旋转齿轮轴承制作成本太贵，没必要。
654321iO300i
2026-02-27 08:37:45 来自吉林
@万峰湖矶钓有道理，听劝。
