SK120x数控升降压可调电源【已验证】

数控可调电源功率表： 1）输入电压：6-36V； 2）输出电压：0-36V； 3）输出电流：0-6A； 4）输出最大功率：120W；需要外置电源，输入、输出均可通过开关控制，支持PD、DC、XT60输入，DC、XT60、香蕉插座输出、支持USB/TypeC快充。

可调电源

sk120x

多输入接口

侵权投诉免责声明

简介

数控可调电源功率表： 1）输入电压：6-36V； 2）输出电压：0-36V； 3）输出电流：0-6A； 4）输出最大功率：120W；需要外置电源，输入、输出均可通过开关控制，支持PD、DC、XT60输入，DC、XT60、香蕉插座输出、支持USB/TypeC快充。

应用场景

1、直流电源，最大功率120W，可用于设备测试，锂电池充电，电子设备快充等最高功率120W ； 2、推荐输入电源24V，5A起。

项目描述

1、外置供电电源，增加了多种常用接口输入和输出接口，可以满足大部分场景使用。

PS：如果觉得开孔位置不满意也可以自行修改，增加或者删除，接口配件淘宝、拼多多都可以购买。注意买的配件尺寸和开孔。

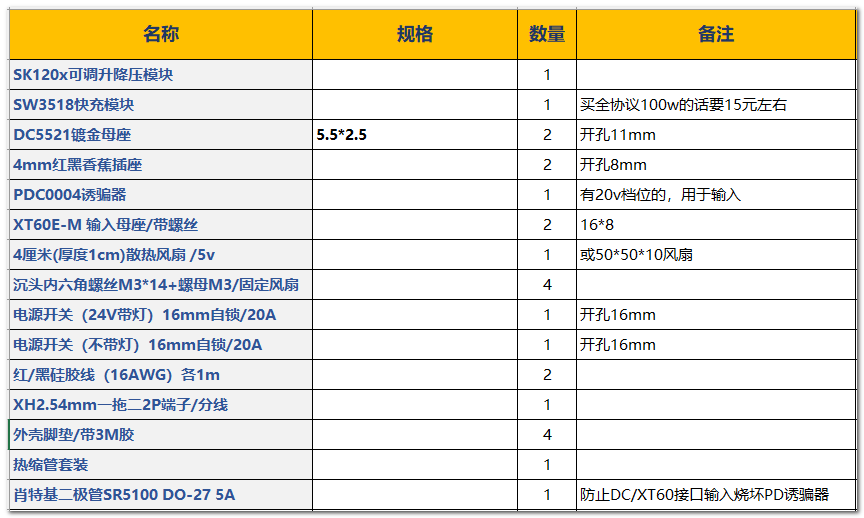

2、材料清单如下：

8711032973145432064

3、接线说明：

输入端：所有正极相连，所有负极相连，正负极分别接SK120x输入端正、负极（VIN+/VIN-）

输出端：所有正极相连，所有负极相连，正负极分别接SK120x输出端正、负极（OUT+/OUT-)

SW3518快充：与输入端正、负极相连
