焊锡支架-开槽 免费打样版
分享一个CNC焊锡架， 结合开源大咖（熊猫模型 ）的版本做了一定的修改，适合有一定动手能力的玩家。
电子爱好者
维修人员
  • 图纸编号:
    XM002415
  • 分类:
    CNC图纸
  • 文件格式:
    step
  • 发布人:
    876543gG949Z
  • 发布时间:
    2026-02-28 10:46
  • 开源协议:
    CC BY-NC协议
  • 下单次数:
    68次
0
侵权投诉 免责声明
简介
分享一个CNC焊锡架， 结合开源大咖（熊猫模型 ）的版本做了一定的修改，适合有一定动手能力的玩家。
应用场景
适合人群：电子爱好者
项目描述

抖音看到博主的支架，换焊锡，还要拧螺丝，太麻烦，随有改动之意，未试用，待验证。感谢嘉立创及博主熊猫模型

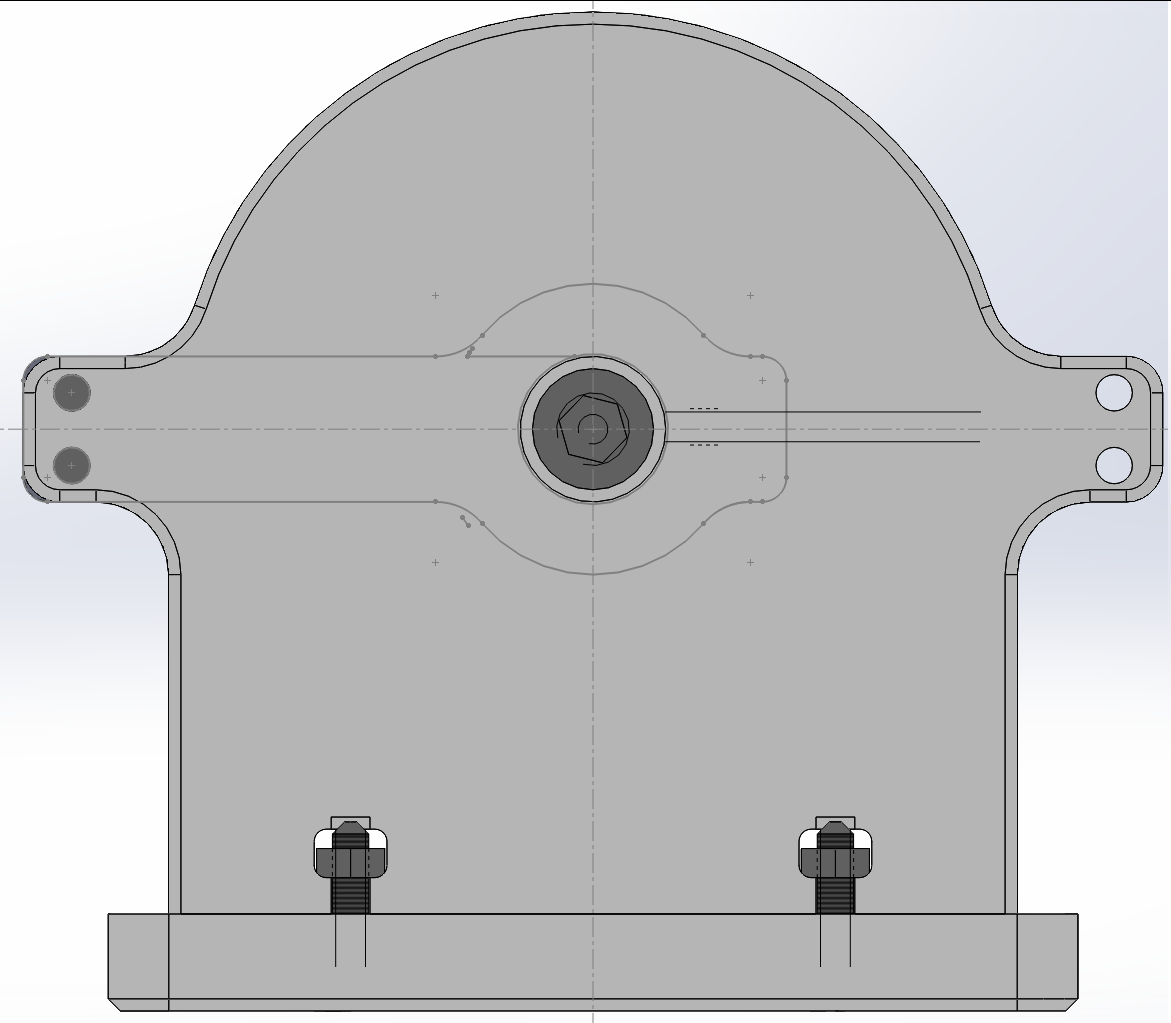

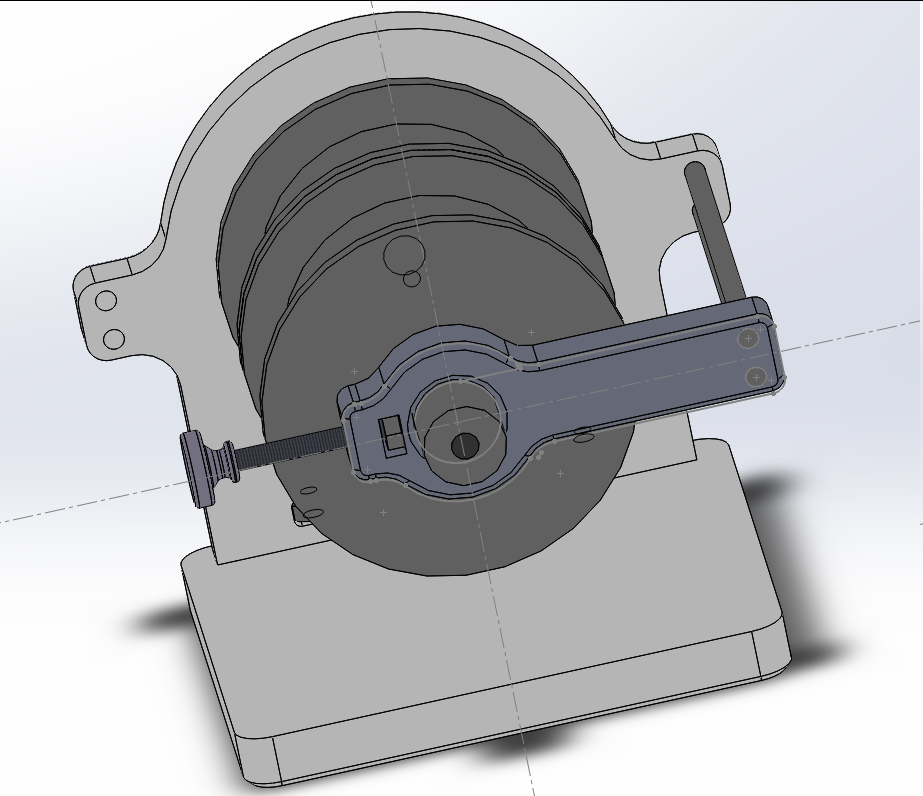

限位板改为滚花台阶手扭柄螺钉，底板螺钉改为开槽，单侧锡线该双侧

侧板孔距40，底板尺寸80，侧板70，随便改的。

主要配件处理：

底板螺钉M3X12 x2，

侧板M6X10 x1，

12×70mm的单头内螺纹圆柱销  x1，

滚花台阶手扭柄螺钉M3*22 X1

87152985318054952968715298697582383104

评论（1）
评论区
全部评论 (1)
321098mM270n
2026-02-28 19:05:29 来自天津
零件2没法 免费
