台钳CNC
PCB台夹
台夹
台钳
PCB电路板夹台
  • 图纸编号:
    XM002518
  • 分类:
    CNC图纸
  • 文件格式:
    step
  • 发布人:
    万峰湖矶钓
  • 发布时间:
    2026-03-03 10:09
  • 开源协议:
    CC CC0协议
  • 下单次数:
    489次
0
侵权投诉 免责声明
简介
PCB台夹
应用场景
电路板夹台
项目描述
  • pcb电路夹台尺寸80*8，可全部在立创cnc下单 滚花手柄看个人喜好可装两个，我觉得装一个刚刚好，装两有点多余了。
  • 需要的配件
  • 6MM-100MM 光轴                                 数量:两根
  • 平头螺丝M4*  (长12至18)规格任选        数量:四颗
  • 平头螺丝M4*6                                        数量:四颗
  • 平头螺丝M3* (长4至8）规格任选          数量:六颗
  • 平头螺丝M2*5                                       数量:十颗
  • M2*3*3.2   注塑铜螺母                          数量:十颗

更换底板可做成360独旋转,需要带的磁铁M8*2

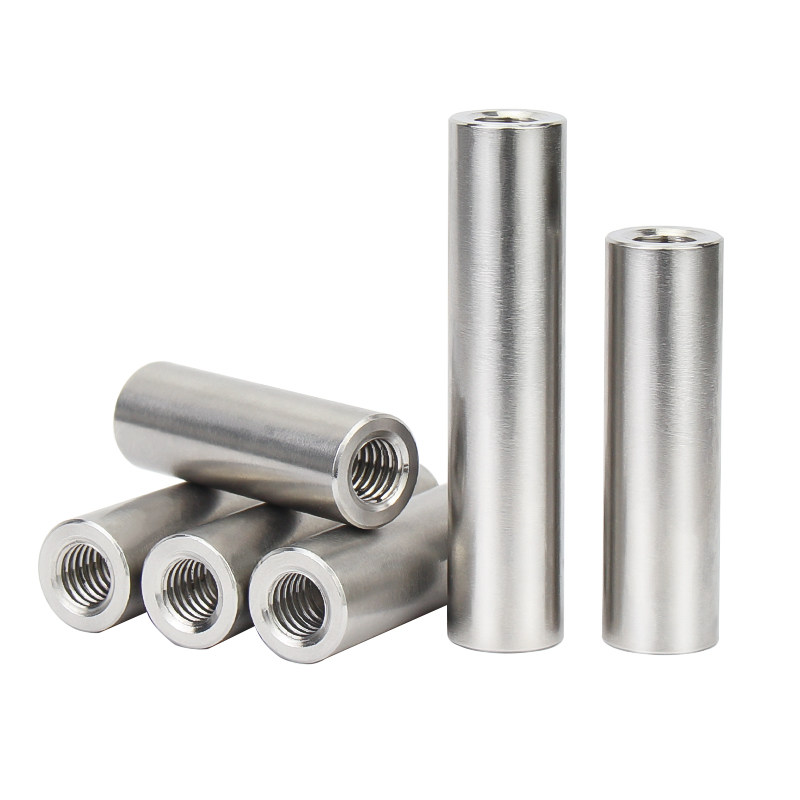

87168393156666122248716839396805017600

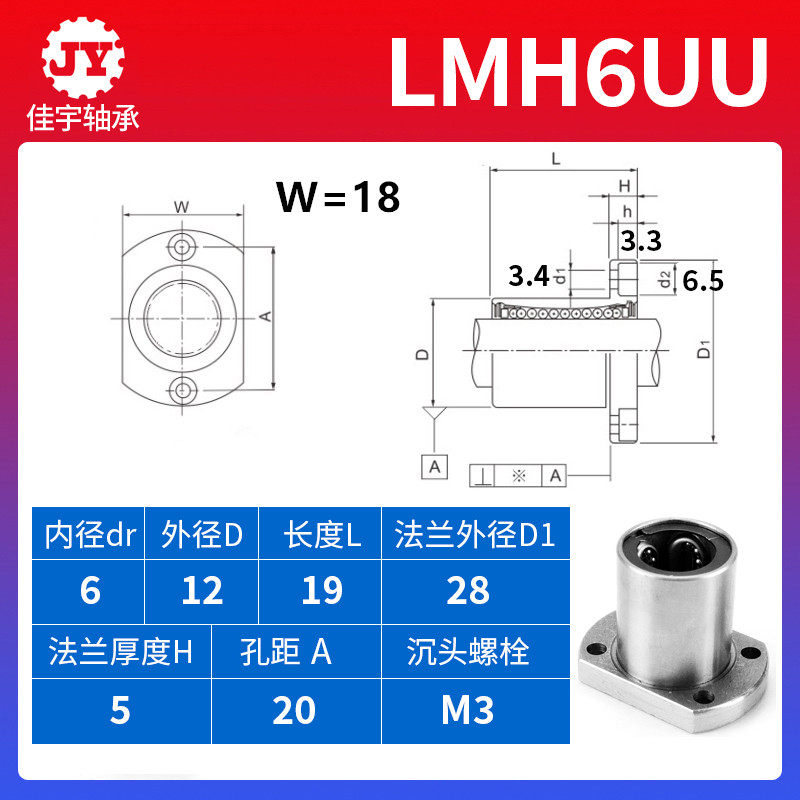

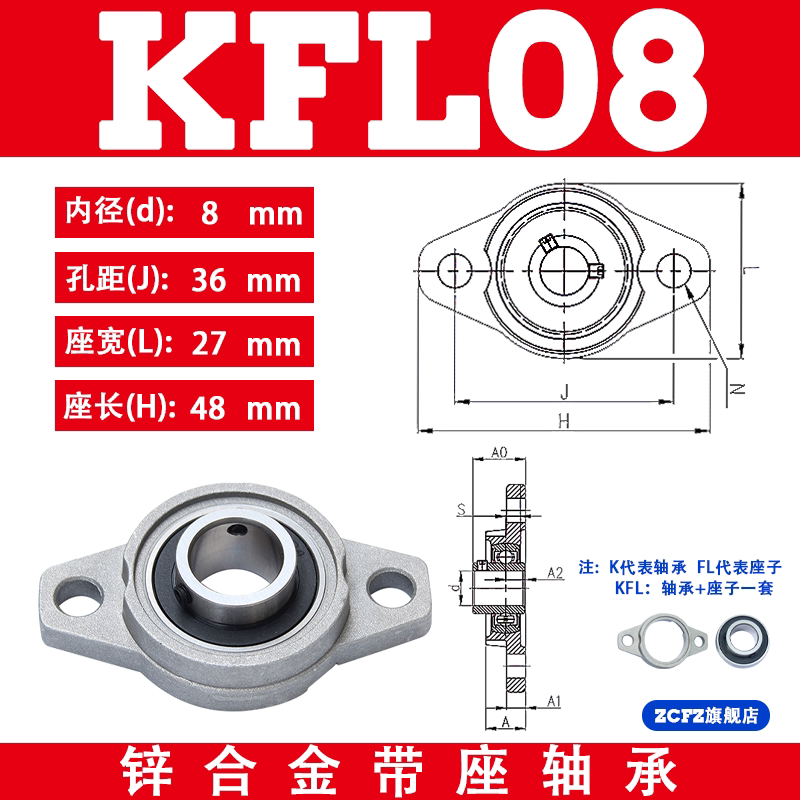

87168395492390133768716839759195725824

评论（27）
评论区
全部评论 (27)
543210qW498N
2026-03-15 20:59:55 来自江苏
侧板斜槽49.64度，中板斜槽53.06度，把侧板斜槽也改成53.06度吧
543210qW498N
2026-03-15 20:51:32 来自未知
把边板有斜槽的那块，调整一下槽的斜角，让它和中板保持对齐。这样调换比换中间那块简单一点。少拆几粒螺丝。
543210qW498N
2026-03-15 20:39:41 来自江苏
边板和中板的斜槽对不齐，边板斜槽大概50度角，中板斜度大概60度角，不知道是图纸本身问题，平台打错了。
987654xX518F
2026-03-15 12:52:47 来自湖南
底板不能打印了怎么办
654321iO300i
2026-03-10 10:49:36 来自吉林
光轴内螺纹是M3的？
543210qW498N
2026-03-10 18:34:05 来自江苏
是的。不过图上就看到6个螺丝，其它螺丝也不知道宁在什么地方的。现在按照尺寸买的螺丝不知道拧哪里，自己试螺丝和螺母配合，都太短。我准备全用胶水了。
万峰湖矶钓
作者
2026-03-13 08:11:34 来自未知

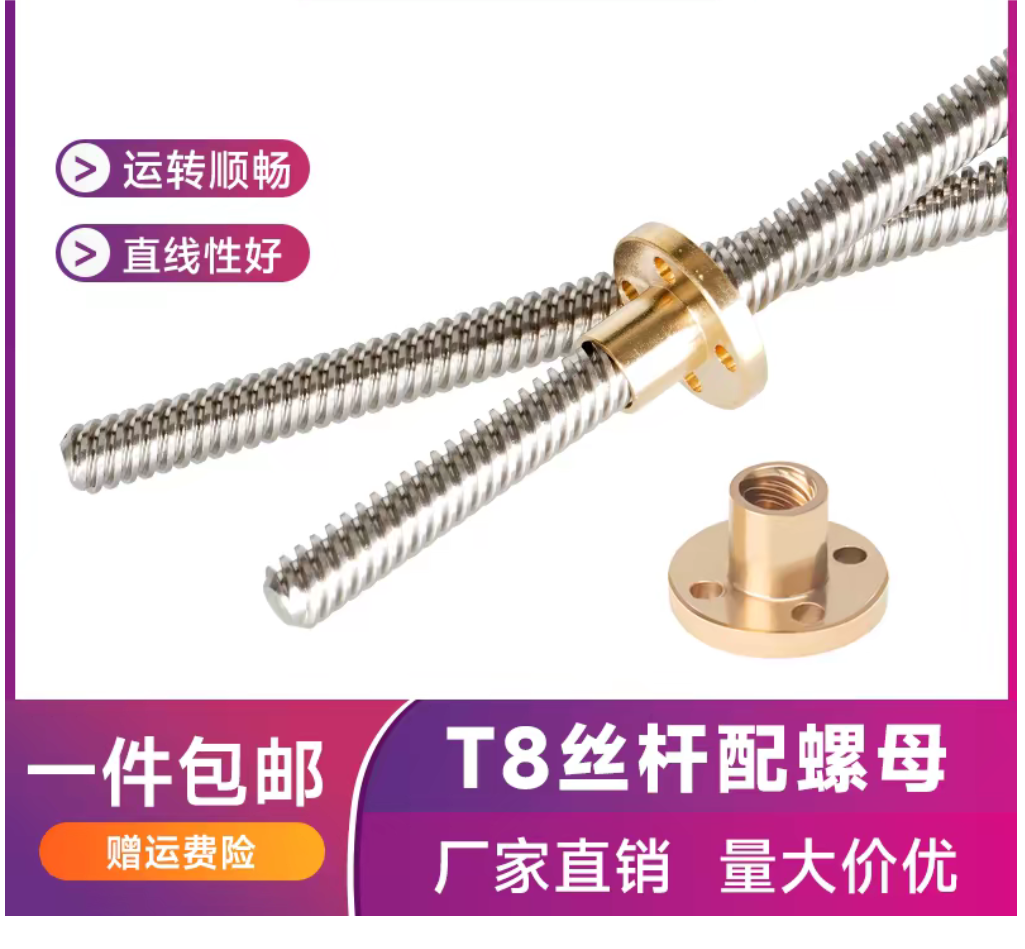

@543210qW498NM3螺丝六颗是用在两块中板，是不是丝杆螺母放反了导致螺丝短。这里评论区唯一不好的就是不能发图片交流
万峰湖矶钓
作者
2026-03-13 08:16:50 来自未知
@543210qW498N看装备图，就知道是不是配合错了。
