JBC245/470焊台+xy6509x
JBC245/470焊台+xy6509x可调电源
JBC245/470焊台+xy6509x可调电源
  • 图纸编号:
    XM002602
  • 分类:
    铝合金外壳
  • 外壳尺寸:
    153.0*108.0*108.0
  • 公模编号:
    K171
  • 发布人:
    一只红烧鱼头
  • 发布时间:
    2026-03-05 09:40
  • 开源协议:
    CC BY-NC协议
  • 下单次数:
    42次
0
侵权投诉 免责声明
简介
JBC245/470焊台+xy6509x可调电源
应用场景
JBC245/470焊台+xy6509x可调电源
项目描述


  1. JBC245/470焊台（11号主控继变器款）+xy6509x可调电源
  2. 焊台主控建议选择双电压主控，支持470、245
  3. 电源采用600W供放电源+24V降压模块（24V和48V持续供电）
  4. xy6509x可调电源接48V电压
  5. 3518直接接24V电压
  6. 开关采用按压式，同时输出48V和24V电压

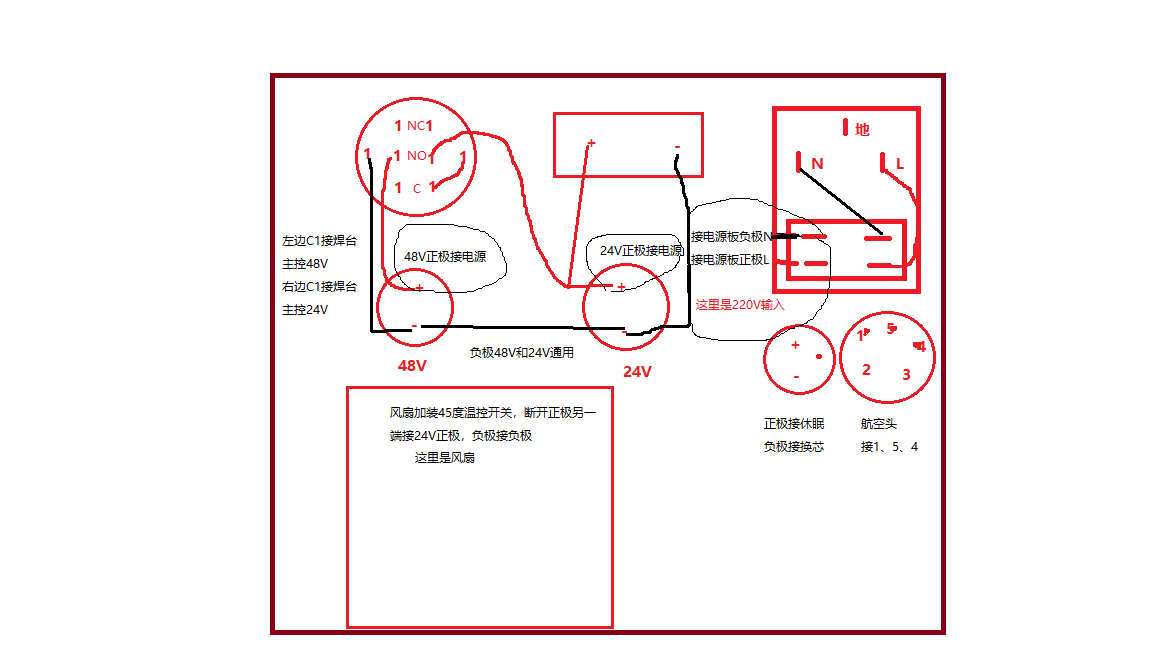

  7. 焊台主控接48V、24V、零线，48V输出正极接主控48V，负极接主控负极--------48V正负极接24V降压模块IN正极和负极，24V正极接在主控24V，24V负极什么也不接

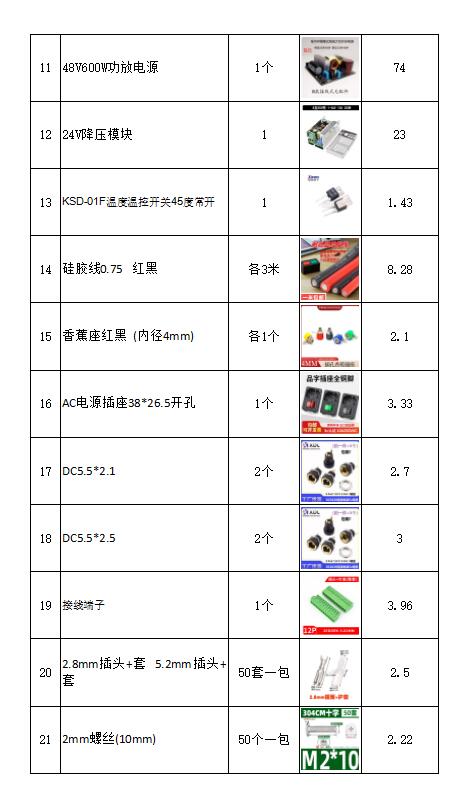

  8. 注意：所需物料在PCB文件

不知道怎么回事图片上传不了，只能上传这一张，可以去PCB文件下载，查看所有物料

87177109789528596488718195530428764160

评论（5）
评论区
全部评论 (5)
890123eR000J
2026-03-05 23:33:21 来自江西
有没有安装教程
一只红烧鱼头
作者
2026-03-06 12:18:52 来自未知
安装教程视频没有录
890123eR000J
2026-03-12 04:57:15 来自江西
@一只红烧鱼头有没有联系的地，我们方便交流
一只红烧鱼头
作者
2026-03-12 07:45:29 来自未知
@890123eR000J关注抖音，发私信我可以交流
890123eR000J
2026-03-12 09:11:42 来自江西
@一只红烧鱼头等你回复
