嘉立创Ican工具箱使用教程
使用前必读
功能区1
功能区2
功能区3
其他
常见问题解决方案
使用自动出图功能前，请先看教程！！！！！
自动出图教程地址：https://gf.jlcfa.com/icanhelp/JDGF0000010105/55659
问题1：运行直接提示：需选择模板路径
答：选择前视基准面后，运行自动出图功能，会弹出设置界面，可以设置模板路径。 看自动出图教程，第7点有说明。
问题2：关闭设置窗口后，不知道如何打开
答：选择前视基准面后，运行自动出图功能，会弹出设置界面，可以设置模板路径。 看自动出图教程，第7点有说明。
问题3：自动出图，使用报警
答：联系交流群群主，反馈问题，发送出图模板，与出图零件，方便我们测试问题。
问题4：自动出图，没有标孔定位尺寸
答：看自动出图教程，第6点说明。是你没勾选标孔定位尺寸。
问题5：自动出图，尺寸标注乱七八糟
答：自动标注不是万能，目前只对非标自动化设备上常见的板类块类零件效果较好。
问题6：自动出图设置界面，部分选项无法设置
答：装配体中直接运行命令，是对当前装配体自动出图。装配体自动出图只能按当前视图，自动出三视图。 选择零件后运行命令，可以激活更多设置选项。
问题7：标注出来的尺寸颜色是灰色的
答：
【视频：自动出图标注尺寸灰色解决方法.mp4】
问题8：自动出图后，注释关联不了零件属性
答：
【视频：工程图注释关联不了零件属性.mp4】
问题9：如何修改孔标注中，孔数量的连接符

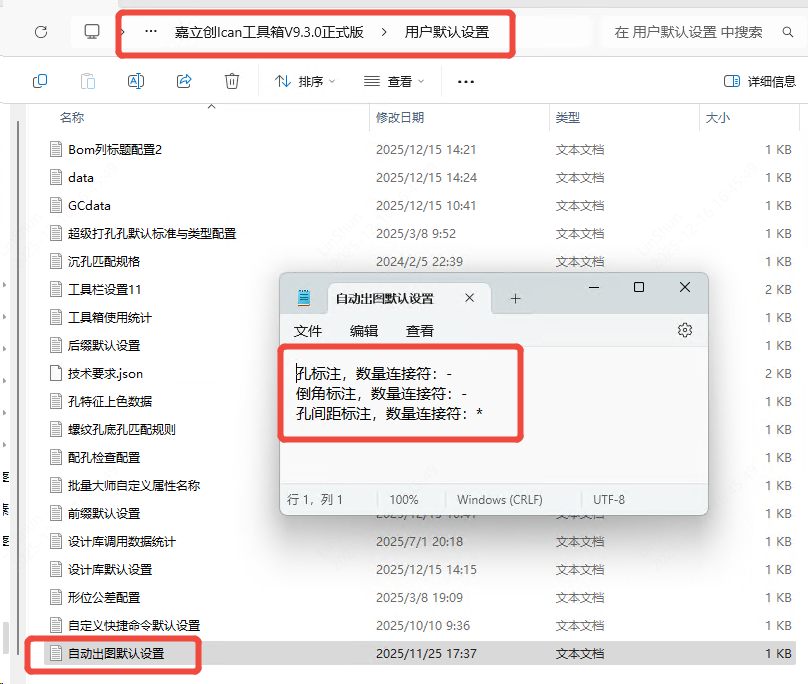

答：工具箱更新到V9.3.0版本，打开安装文件夹中用户默认设置文件夹，按下图修改后保存，重新运行命令即可。
